    等离子切割除尘系统技术方案.docx

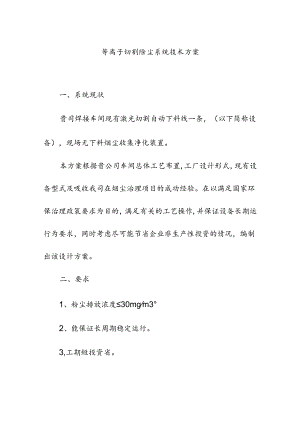

    等离子切割除尘系统技术方案一、系统现状贵司焊接车间现有激光切割自动下料线一条,(以下简称设备),现场无下料烟尘收集净化装置。本方案根据贵公司车间总体工艺布置,工厂设计形式,现有设备型式及吸收我司在烟尘治理项目的成功经验。在以满足国家环保治理政策要求为目的,满足有关的工艺操作,并保证设备长期运行为要求,同时考虑尽可能节省企业非生产性投资的情况,编制出该设计方案。二、要求1、粉尘排放浓度30mgm3°2、能保证长周期稳定运行。3,工期短投资省。三、方案的选取针对贵司设备现状,我方采用在切割下料设备上方安装一体式集尘罩收集烟尘+管道输送+滤简脉冲除尘器过滤的方式对切割下料过程中产生的烟尘进行捕集、输送、过滤,最终再由引风机和烟囱将处理后烟气进行达标排放。吸尘罩固定在切割臂上,随切割臂左右移动,始终作用于切割烟尘的上方,达到吸收烟尘,保护车间环境,保护操作工人身体健康的目的。四、设计方案详述1、滤简除尘器设计依据1.1 依据烟气的温度,性质、结合现有场地的尺寸,所需处理的烟气量,入、出口浓度,过滤元件的材质等因素作设计取舍。同时要考虑安全运行的双保险。1.2 滤料的选取:滤筒滤料采用过滤精度高、耐磨性能好的聚酯纤维无纺布制作。1.3 选择先进的脉冲清灰技术,运动部件少,故障率低。14气源部分采用贵司现有气源。1.5 占地面积小,钢材消耗量少,一次性投资省。1.6引用的有关国家标准、规范(未注明日期的按最新标准执行)大气污染物综合排放标准JB/ZQ4000.2切削加工通用技术条件JB/ZQ4000.3焊接件通用技术条件GB3O85大气环境质量标准TJ36工业企业设计卫生准则GB9078钢铁工业废气粉尘排放标准GBJIl4采暖通风与空气调节制图标准GBJ242采暖与卫生工程施工及验收规范GBJ304采暖与卫生工程质量检验评定标准GB11653除尘机组技术性能及测试方法GBJ4工业“三废”排放试行标准GB5O155采暖通风与空气调节术语标准2、方案的技术优势2.1 除尘效率高,排放浓度低。管理维护简单。2.2 过滤元件在净气室安装(从上面将其装入除尘器)安装或更换耗材时更便捷。2.3 一次性投资省。3,吸风机管路设计镀锌螺旋风管结构,全套包括直管、支管、弯头、连接件、管箍、螺丝、密封及管道支撑固定材料;镀锌钢板:可承受正压力+2000Pa可承受负压力-300OPa温度范围-30+100oC直管厚度:0.301.0mm,取决于管径大小所选用镀锌螺旋风管机弯头配件,要求管路内外壁光滑,污物附着力低,颗粒不易在管道内沉积,达到耐腐蚀、强度高、使用寿命长等特点。4、收集捕集装置设计收集捕集装置参数:集尘罩:700OmmX200Omm伸缩软管直径:400mm数量:40米伸缩管道材料:PVC钢丝风管,抗腐蚀,耐温110(。伸缩管道安装方式:滑轨吊装。5、滤简除尘器滤筒除尘器以滤筒作为过滤元件所组成或采用脉冲喷吹的除尘器。滤筒除尘器按安装方式分,可以分为斜插式,侧装式,吊装式,上装式。滤筒除尘器按滤筒材料分,可以分为长纤维聚酯滤筒除尘器,复合纤维滤筒除尘器,防静电滤筒除尘器,阻燃滤筒除尘器,覆膜滤筒除尘器,纳米滤筒除尘器等。滤筒除尘器除尘器由壳体、过滤单元、贮气包、电磁脉冲阀、脉冲控制仪、集灰斗等组成1)过滤单元是除尘器的核心部分,滤简除尘器采用美国唐纳森结构,滤筒采用的新型材料,其性能特点如下:过滤材料:PTFE覆膜阻燃滤芯,东丽或唐纳森耐热最高温:150空气渗透率:220m3m2h重量:240gm2过滤精度:0.5Um-I.Oum过滤阻力:45Pa22过滤效率:99.99%滤简在结构上做成折叠的圆筒形,外径为35Omm,内径24Omm,筒高90Omm。一个标准滤简过滤面积为12nf,而同样体型的布袋式除尘器的过滤面积仅有1m大大减小了除尘器的体积。除尘器的清灰方式是除尘器是否能正常使用的关键技术,滤筒除尘器采用脉冲反吹清灰方式,其工作原理是:当脉冲控制仪发出信号时,脉冲控制阀排气口被打开,脉冲阀背压室外的气体泄掉压力,膜片两面产生压差,膜片因压差作用产生位移,脉冲阀打开,此时压缩空气从气包通过脉冲阀经喷吹管小孔喷出(从喷吹管喷出的气体为一次风)。当高速气流通过文氏管诱导器诱导了数倍于一次风的周围空气(称为二次风)进入滤袋,造成滤袋内瞬时正压,实现清灰的目的。通过增大除尘器的过滤面积,可以降低除尘器的过滤风速,从而降低粉尘的排放量,本滤简式除尘器的过滤风速为0.8m-1.2min。滤筒按统一标准制造,采用高速连接,使滤筒拆装十分方便,减轻了工人体力劳动强度,改善了劳动条件。2)壳体部分:包括清洁室、过滤室、分室隔板、检修门及壳体结构。3、灰斗及卸灰机构:卸灰非常方便,在集灰斗下方装有集尘抽屉。4、脉冲清灰装置:包括脉冲阀、气包、及其电磁阀等。5、压缩空气管路及减压装置、油水分离器、油雾器等。3)选用4-72型离心通风机,电机为国内知名品牌电机。该风机具有良好的气动性能、运转平稳、振动小、效率高、寿命长等特点。风机配有降噪箱,可有效控制噪音dB80左右。带有减震保护设备和软连接。外壳为坚固的焊接碳钢板材。执行标准:JBT8689-1998(通风机振动检测及其限值)JB/T8690-1998(工业通风机噪声限值)JBT9101-1999(通风机转子平衡)
