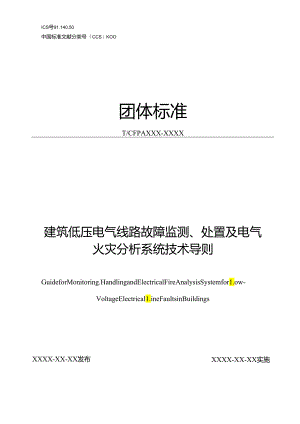

ICS号91.140.50中国标准文献分类号（CCS）KOO团体标准T/CFPAXXX-XXXX建筑低压电气线路故障监测、处置及电气火灾分析系统技术导则GuideforMonitoring.HandlingandElectricalFireAnalysisSystemfor1.ow-VoltageElectrical1.ineFaultsinBuildingsXXXX-XX-XX实施XXXX-XX-XX发布中国消防协会发布建筑低压电气线路故障监测、处置及电气火灾分析系统技术导则1范围本文件规定了建筑低压电气线路故障监测、处置及电气火灾分析系统的术语和定义、一般要求、系统设计、故障监测、故障处置和电气火灾分析的要求.本文件适用于建筑低压电气规路故障监测、处置及电气火灾分析系统的设计和应用.2规范性引用文件下列文件对于本文件的应用是必不可少的.凡是不让日期的引用文件，其最新版本(包括所有的修改版木适用于本文件.GB!4287电气火灾施控系统GB16895.5低压电气装置第4Y3部分安全防护过电流保护GB50116火灾自动报警系统设计规范GB51348民用建筑电气设计标准GBn'14048.2低压开关设符和控制设备第2部分：断路据GB.T31143电弧故障保护电器(AFDD)的一般要求GB.T40287电力物联网信息通伯总体架构GBT2900电工术语基本术语GB,T2900.73电工术语接地与电击防护Dlr814A已电自动化系统技术规范3术语和定义GB,>T29(K).1.GBJT2900.73、D1.rr814界定的以及下列术语和定义适用于本文件.3.1 建筑低压电气线路故障监测'处置及电气火灾分析系统Monitoring,handlingandelectricalfireanalysissystemforlow-voltageelectricallinefaultsinbuildings建筑低压电气纹路故附赛测、处置及电气火灾分析系统由监测单元、子站及主站组成.具备低压电气线路故障监於、处置功能，以及利用监测信息对电气线路的火灾原因进行辅助辩识的功能.3.2 电气线路故障监测Electricallinefaultmonitoring利用所采集的电压、电流、剩氽电流等信息,对发生于线路的串联电弧、并联电弧、接地、中性线过液等故障进行监测预警.3.3 电气线路故障处8fElectricallinefaulthanding当检测到电气线路存在故障后.对故障线路所在区段进行识别、报警或故障“黑.故障线路区段识别和报警为电气税路故障处就的必备功能，故障隔离宜/据具体应用需求选择，3.4 电气火灾分析Electricalfireanalysis利用电气线路参数,通过绘合分析.辨识电气线路故障类型,幼助电气线路的火灾原因辨识.3.5 监测单元Monitoringunit电气监测单元和非电气璐雅测单元的总称。电气量监测单元指可监测电压、电流、编余电流等电气用并具备边缘计算、时间I可步及通信能力的终端设备。电气量监测单元的隔离功能可根据应用需求选择配火。非电气fit监测单元指具有对场所温度、光强、烟雾、热解粒子等非电气Ift进行监测、报料、时间同步及通信能力的终端设备.4一般要求4.1 系统组成由监溺单元、子站及主站等殂成。故障戏路区段识别指本站利用雅测单元上报的故障和监测单元身份信息，结合网络拓扑信思，时电气故障点所在的线路区段进行识别.报警指子站或主站利用声、光或图形化显示等手段发出告警信隔离指由监测单元自身或监测单元控制其他设备切断电源以切断故障区段。4.2 适用范围适用于建筑低压交流电气的TN-S、TN-C-S、TT系.4.3 通信要求监测单元、子站、主站间应具备通信功能，通信方式可使用有压或无钱，旦满足通信网络安全监测要求。4.4 设计原剜4.4.1 系统应根据建筑使用性质、低压系统的用电形式、布线方式、接地形式等因素，设置电气气监测单元、非电气业监测单元及监测参数。电气汆和非电气刑监测电元的布局设就应满足GB50116要求。电气量监JW室饮设置应湎足GB14287要求“电气线路故障处置宽略应结合GB51348和GB.T31143的要求制定.4.4.2 电气盘赛测单元宜分布安袋于干线断路器、各级分支线断路等处.4.4.3 非电气JttjKi测单元宜根据对场所温度、光强、烟霁、热解粒子等物理盘的监测要求并淙合考虑非电气量监测单元的通信和供电方式进行布局设置。4.4.4 建筑电气线路故障的监测和处置直接入建筑电力监控系统、用户单元管理中心等.4.4.5 系统中各种监测单元的安装、使用不应影响已有配电线路的正常运行.5系统设计5.1 系统架构系统整体架构宜采用工业物联网的“边”、”端”、'云”及通信网络架构体系，应湎足GB,T4O287的要求，其中.云、边、端分别对应系统组成中的主站、子站和监测单元.通信网络用于为云、边、端之间提供辿伯链路,宜采用图I所示架构.tt图例I口电气班监洪明元（增）O非电气笊监测的元（薪）通信链路力断路器tt.ffl（a"Itt*K.<'HKM<lft.图I系统架构示意图5.2 监测单元5.2.1 施本要求5.2.1.1 监测单元应能通过接收由子站或主站发出的时间同步信息进行时钟同步校正.5.2.1.2 监测单元具有与子站或主站之间的通信能力,宜包含监测单元之间的通信能力.通信方式宜具备行规和无疑两种方式.5.2.2 电气域监测1.1.1.1 量监测单元应具备电气故障信息来朱、边缘计算、时间同步及通信功能，宜具需就地故障隔离功能.1.1.1.2 电气故障包含中联电瓠、并联电弧、接地、中性靓过流等故障.1.1.1.3 电气玳监测单元宜具徐成略取电和后备电源供电两种方式，5.2.3 电气故障隔离处即电气圻监测的元宜具备对采集故障信息分析计算,并通过向身或控制其他设备切断故障区段的功能.5.2.4 非电气瘠监测非电气珏监测单元应具需场所制度、光强、烟雾、热解粒子等物理优的采集、报警、时间同步及通信功能.5.3子站与主站5.3.1 子站与主站的功能设置应满足D1.，T814的相美要求。5.3.2 站应能实现对监测单元数据的采集，并具符与雅测单元和主站之间的通信、信别储存及边缘计算功能.5.3.3 可采用配电自动化系统中的智熊网关、集中器、智能融合终端等作为子站.5.3.4 子站设置宜根据所监测建筑的布局、规模等进行。5.3.5 主站宜采用图形化显示界面显示监测单元的平面图、网络拓扑关系图、电气找路故障类型、电气线路故障发生时间、电气线路故障点所在线路区段及故障就地隔肉处置结果、非电量监测整元对淑僮或热解粒子的指示、非电量监测单元对温僮或热解粒子的探测时间、对电气火灾原因的铺助分析等.6故障监测6.1 直具备对率联电弧、并联电儿、接地、中性线过流等易致火电气故障的在线监测功能.末端线路的州岷、井联电弧类故障检测准确率要满足GB,T14287相关要求，接地故障检测准确率要满足GB"14048.2相关要求：干线中性城过漉检测要满足GB1689S.5的相关要求，6.2 系统中各监测单元应实现时间同步，6.3 电气量监测单元通过电压、电流、炯余电流等电气量检测到中联电贝、并联电弧、接地、中性战过流等电气故障时,电气盘监测单元陶向子站或主站发送其身份及故障类型信息.6.4 非电气状监测单元检测到场所温度、光强、烟雾、热解粒子等异常时，应向于站或主站发送其身份及异常信息。7故障处置7.1 子站或主站应具备对中联电弧、并联电班、接地及中性线过流等线跖故隔的故障代路区段定位功能.7.2 当串联电孤、并联电弧的故障电流在GB,T14287规定电流范用内时，中联电如、井联电蛆故障的处置应满足GB51348和GB31143的要求.7.3 对接地故障电气房监测总元宜能对故障实现就地隔离,应满足GB51348和GB,T31143相关要求.8电气火灾分析8.1电气火灾分析应根据电气故障发生、故障点位置、故障保妒器输出,以及电气故障与烟雾、热解粒子异常探;W时间等信息迸行综合分析。82电气火灾分析结果可辅助电气城路的火灾原因辨识.
