5TH一体化生活污水处理设计方案.docx

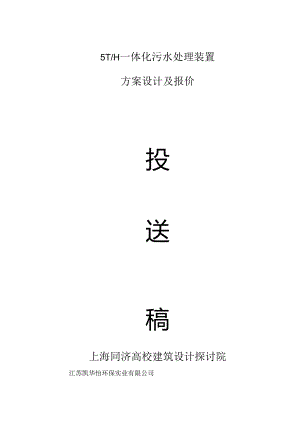

5T/H一体化污水处理装置方案设计及报价投送稿上海同济高校建筑设计探讨院江苏凯华怡环保实业有限公司二OO八年八月一体化污水处理装置_、M3.江苏凯华怡环保实业有限公司与上海同济多年的合作基础,集合公司多年来的实践与施工相结合,一体化污水处理装置在中小型生活污水处理独有成就。近年来运用在高速公司服务区、生活小区、医院、电厂等公共场所，运用效果显著，全部达标排放。二、废水水质水量及处理要求工作介限1、污水处理量设计水量为5m7h2、原水水质(按常规设定)BOD5120-150CODcr350500SS80-250PH69动物油10-153、设计出水水质处理后出水达到污水排放执行标准(GB8978-1996)中的：级排放标准。植物油类<15CODcr<150BODs<30SS<150NH3-H<254、工作介限从收集池进水口到一体化水处理设备（达标排放）的出水口止O三、工艺流1、工艺流程原理及说明整体式生活污水处理装置主要用来处理低浓度的有机废水,为削减占地面积，要求设备的体枳小，在工艺流程的设计上的好氧处理作为主要处理单元，反应器设计上选用体积小的高效反应器。本方案采纳厌氧和氧化两相的交替操作达到处理目的工艺，简称A/O法。生活污水属于低浓度的有机废水,其可生化性好而且各种养分元素比较全，同时受重金属离子污染的可能性比较小，为了削减设备总体体积,调整池一般不包含在一体化的设备中。调整池起调整水量作用，调整池的有效停留时间般为36小时。生化反应池采纳接触氧化池，厌氧池停留12小时，氧化池停留810小时。填料采纳无堵塞型、易结膜、高比面积（2511r%3）的填料。在接触氧化过程中采纳三级接触班化即能确保废水的排放，可有效地节约能源。二沉池为竖流式结构，上升流速为0.30.4mms,沉降下来的污泥输送到污泥池。污泥池用来消化污泥，污泥池上清液输送至生化反应池部分，进行再处理。污泥池消化后的剩余污泥很少，一般1-2年清理一次，清理方法可用吸粪车从检查孔伸入污泥池底部进行抽吸，由二沉池排出的上清液进入消毒池消毒处理后排放。按规范考虑消毒池接触时间大于30min整体式生活污水处理设备一般有如下优点：1、整套设备可以埋入地卜.，不占地表面积。2、净化程度高，整套系统污泥产生量低。3、Fl动化程度高，能耗低，管理便利，不须要专人管理。4、产生的噪音低，异味少，对四周的环境影响小。2、工艺流程图污泥消化泅3、构筑物(1)调整池调整池在设备外，起到调整水质水量的目的，池材质为砖混结构，上面有池盖，设检查孔一个50OmlnX50OmmX600mm。调整池的具体尺寸见结构参数表。(2)A/O池12'生物接触氧化池，A/O二段联合法。该生物接触氧化工艺是介于活性污泥法的一种，且兼有生物滤池两者兼优的生物膜法。A/O法处理技术，其特点是利用厌氧和氧化两相交替，A池停留12小时，而大部分有机物己均在A池被微生物吸附，剩余BoD和吸附在微生物体内的有机物在O池内被氧化分解。COD脱除率大于80%,采纳A/O法工艺运行稳定牢靠，耐冲击负荷便于管理，无污泥膨胀现象，A池有效容积IOm3,停留12小时,O池有效容积为Mn?,停留68小时,气水比为20:1,设计CoD去除率80%。采纳SNP无剩余污泥悬浮型生物填料作为生物载体，生物量大，易挂膜、不堵塞、不结球，运用寿命可达15年以上，同时可脱氮除磷。曝气方式为风机曝气。（3）二沉池采纳混凝沉淀，添加液体絮凝剂，通过滴流方式添加，截流阀有效限制剂量每隔10天添加一次。生化后的污水流到二沉池，二沉池为竖流式沉淀池，上升流速为0.304mms,通过添加絮凝剂增大沉淀效果。排泥采纳空气提升至污泥池。（4）接触消毒池主要是杀死绝大多数病原微生物，防止水致传染病危害。消毒必需保证足够的消毒停留时间。停留时间大于半小时，消毒后出水即达标排放。投加消毒剂为氯片。（5）污泥池污泥经空气提升至污泥池进行厌氧消化,污泥池的上清夜回流至接触氧化池内进行再处理。消化后的剩余污泥很少，一般12年清理一次，清理方法可用吸粪车从污泥池的检查孔伸入污泥池底部进行抽吸后外运。（6）风机房及风机风机房设在出水池的上方，风机房进口采纳双层隔音，进风口有消声器，因此运行基本无噪音。风机采纳罗茨鼓风机，运行寿命为30000小时左右。四、结构物参数表序号名称规格型号（单位：米）单位数量备注一、*JM:5B,h(M,T:IOM×2.6M×2.8M1破砌调整池4.0×3.0×3.O座1破混结构水泵两台，一备一用2厌氧消化A池1.5×2.6×2.8座1材质：碳钢底板.偏板15-Sam3接触氧化O池（一）1.85×2.6×2.8座14接触软化。池（二）1.85×2.6×2.8座15接触氧化O池(三)1.85×2.6×2.8座1其余:=611m风机型号：Bll65.交待运行.污泥泵一台.6沉淀池I.5×2.6×2.8座17清水接触消毒池1.45X1.1X2.8座18风机庆1.45×1.5×2.81'1五、处理效果预料1、总去除效果型号处理水域(m,h,)CoDCr去除率(mg1.1)BoDs去除率(mg1.,)SS去除率(mg1.1)NHvN去除率(mg1.,)进水出水进水出水进水出水进水出水KHY-55500<150150<30200<15030-40<252、分段去除效果(COD)计进水调整池A池O池一级去除率进水出水去除率进水出水去除率进水出水500Isi50045030¾45031530%315220.5进水0池二级0池三级沉淀池去除率进水出水去除率进水出水去除率进水出水50030%220.5154.330%154.310810%10898六、二次污染与防治木套设备产泥量很少，1-2年处理一次。运行中会有少量的臭气产生,留有通风口，是气味散发出去，不会对环境造成影响。七、运行费用估计1、电耗序号名称功率(kw)折工时能耗(kwhd)1污水提升泵0.7524189一污泥提升泵0.5542.23风机1.51827小计47.2污水处理设备投入运行后，日耗电量为47.2kw,每度电按0.60元kwh计，则电费为:47.2X0.6=28.32元/天2、人工费污水处理设备运行稳定后，无需专人管理。3、药剂费药剂消耗计。.08元/吨/小时。消毒剂3-5PPM,絮凝剂Io-15PPM处理Im'污水成本为0.316元（未计算设备折旧）八、电气限制整个工艺系统采纳自动/手动限制。采纳P1.C编程限制。水泵采纳抗堵塞、撕裂型潜污泵。该泵排泥实力强、无堵塞。调整池水泵设置两台，超高水位时二台泵同时启动。水泵功率为0.75kw,水泵的启动采纳液位限制。风机采纳两台罗茨鼓风机，能自动交替运行，单台风机运行寿命为30000小时左右。每天工作时间不少于18小时。九、生产管理一体化污水处理设备主要用来处理小水量生活污水以及低浓度的工业有机污水，由于该类产品采纳机电一体化全封闭结构，无需专人管理,因而得到广泛的运用。但是，本产品在运用过程中，应从安装、运行、维护等几个方面合理运用才能达到设计的处理效果。a设备的安装一体化污水处理设备一般供应三种安装方式：埋地式、地上式和半埋地式，在选择安装方式是应结合当地的气候以及四周的环境，对于年平均气温在I（TC以卜.的地区，用生物膜法处理污水的效果较差，应将污水处理设备安装在冻十.层以卜利用地热的保温作用，提高处理效果：在其他地区选择安装方式主要依据四周的环境来选择，从安装、维护角度动身应选择地上式，因为地埋式存在如下问题：设备安装、维护、修理保养不便利：设备可能因为进入基础的地下水的浮力作用而损坏：在地下的电气系统应长期处于潮湿环境会影响运用寿命，电气平安性也受到影响。在设备安装过程中，还应留意以下事项：设备的混凝土基础的大小规格应与设备的平面安装图相同，基础必需水平，如设备采纳地埋式安装，基础标高必需小于或等于设备标高，并保证下雨时不积水，为防止设备上浮，基础应预埋抗浮环。设备应依据安装图将各箱体依次安装，箱体的位置方向不能错，彼此间距必需精确，以便连接管道。设备安装就位后，应用绷带把设备和基础上的抗浮环连接，以防设备上浮。为保证设备管路畅通，应按产品说明书要求保证某些设备或管路的倾斜度。设备安装后，应在设备内注入清水，检查各管道有无渗漏，对于地埋式设备，在确定管道无渗漏后，在基础内注入清水3050cm深后，即在箱体四周覆土，始终到设备检查孔，并平整地面。在连接水泵、风机等设备的电源线时，应留意风机和电机的转向。b.设备的调试一体化污水处理设备安装完毕后可进行系统调试，即培育填料上的生物膜，污水泵按额定的流量把污水抽入设备内，启动风机进行曝气，每天视察接触池内的填料的状况，如填料上长出橙黄或橙黑色的膜，表面生物膜已经培育好，这一过程一般须要715天。如是工业污水处理设备，最好先用生活污水处理培育好生物膜后，再渐渐进工业污水进行生物膜驯化。c.设备的运行-体化污水处理设备一般为全自动限制或无动力型，不须要配特地的管理人员，但在设备允许过程中用留意以下事项:开机时必需先启动曝气风机，渐渐打开曝气管阀门，然后启动污水泵（或开启进水阀门）：关机时必需先关污水泵（或关闭进水阀门），在关闭曝气风机。如污水较少或没有污水，为保证生物膜的正常生长，使生物膜不死门脱落，风机可间歇启动。启动周期为2小时，每次运行时间为30分钟。严禁砂石、泥土和难以降解的废物（如塑料、纤维织物、骨头、毛发、木材等）进入设备，这些物质很难进行降解，且会造成管路堵塞。防止有毒有害化学物质进入设备，这些物质将影响生化过程进行，严峻的将导致设备生化反应系统破坏。对于地埋式设备，在运行过程中，必需保证下雨不积水；设备上方不得停放大型车辆；设备一般不得抽空内部污水，以防地下水把设备浮起。d,设备维护-体化污水处理设备投入运行后，必需建立一套定期维护保养制度，维护保养的内容主要有：出现故障必需刚好解除，主要故障为管路堵塞和风机水泵损坏，假如不刚好解除将影响生物膜的生长，甚至会导致设备生化系统的破坏。定期清理污泥池内的污泥。设备的主要易损坏的部件为风机和水泵，必需有一套保养制度，风机每运行100Oo小时必需保养一次，水泵每运行5000-8（X）0小时必需保养一次；平常在运行过程中，必需保证不能反转，如进污水，必需刚好清理，更换机油后方可运用。设备内部的电气设备必需正确运用，非专业人员不能打开限制柜，应定期请专业人员对电器设备的绝缘性能进行检查，以防发生触电事故。江苏凯华怡环保实业有限公司二。八年八月一体化生活污水处理装置报价表(5T/H)单位：万元一、土建部分序号名称型号及规范
