7、8#楼采暖地埋管施工方案.docx

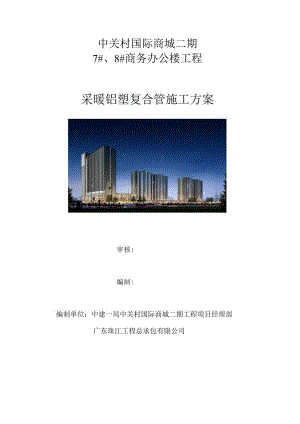

中关村国际商城二期7#、8#商务办公楼工程采暖铝塑复合管施工方案审核:编制:编制单位：中建一局中关村国际商城二期工程项目经理部广东珠江工程总承包有限公司编制时间：2014-2-9书目:1、编制依据32、工程概况33、施工部署34,施工方法及技术65、质量标准96、成品爱护97、应留意的质量问题108、质量记录109、平安、环保措施IO1、编制依据1.12011年7月暖通设计图纸、精装修图纸。1.24建筑给水排水及采暧工程施工质量验收规范BGB50242-20021.3通风与空谢工程施工质量验收规范GB50243-20022、工S概况中关村国际商城工程7#、8#楼位于昌平区八达岭高速与北清路十字路口西北角.7#楼总建筑面积:47034.77m,其中地上建筑面积33296.77m,地下建筑面枳：13738而，首层商业面积为：6854户。7口楼地卜二层为车库及戊类贮存室，地下层为商业，地上部分首层为商业、二层以上为办公。8#楼总建筑面积：48295.23m,其中地上建筑面积38818.23nV,地下建筑面积:9477m首层商业面积为：4145ml8#楼二层为车库及专业队掩蔽，地卜.一层为商业，地上部分首U为商业、办公人口大堂、二层以上为办公。管井内及明装采暖管道采纳热镀锌钢管，办公楼散热器采纳铜铝曳合散热器，办公室内系统为双管系统，管道埋地敷设，埋地管材为铝塑纪合管，管道外径为d25。3、*工部署1.1 机电管理组织机构机电经理：李丹部门经理：耿亚宾工长：夏千、魏震、张旭、曹治国、张瀚铎、朱伟伟1.2 施工前组织打算做好劳动力的进场教化，参与本工程进行安装施工的全部人员，在进场前必需进行进场培训教化，内容包括平安、文明施工、现场各项规章制度等，并组织书面考试，考试合格后方可进场工作。1.3 工期保证措施采暧铝塑或合管工期保证措施应在保证工程质量和平安的基础上，询保施工进度。施工中以总进度安排为依据，以各分项管理、技术措施为爱护手段，进行施工全过程的动态限制。1.3.1 技术保证措施施工前进行技术交底，使全部参与施工的人m部了解做什么，怎么做，做到什么要求，达到什么目的，做到施工一项，优质完成一项，杜绝事故及返工现象,确保各施工节点能如期准点完成，以质量保进度。加强管理，以有序的作业程序保证施工进度，以明确各项目的施工程序、质量、平安要求及措施.在工程施工过程中，假如发觉施工的条件与设计的条件不符，或者发觉图纸中仍旧有错误，须要对设计图纸进行刚好修订时，应遵循技术核定和技术变更的签证制度，进行图纸的施工现场签证在施工过程中的图纸修改、技术核定和设计变更的主要资料，都要有正式的文字记录，作为指导施工、施工验收和工程结算的依据。332质量保证措施质量和进度即相互冲突又相互依存，离开质量的进度是肥电泡的进度，离开了进度的侦星:是无效用的J贞星，因此在采暖地埋管的施工中，我方将强化质员管理和侦量保证措施,以优质的质量来保证施工进度的完成.加强现场的监督检查，对于质量问题刚好下发整改通知单并告知其在规定期限内必需整改完毕，如有两次未能落实整改的、或者严峻违反施工验收规范及设计图纸要求的侦量问题将干脆处以罚款以示严峻警告并责令限期整改,努力做到预防在先，以避开因质量问题而发生返工现象，导致延误工期。1.4 主要机械设备我们在分析了本工程的特点之后，结合本公司的机具及检测设备力气，编制了施工机具及检测设备安排。采暖铝塑包合管施工主要机具表安排如下:序号机具名称单位数量1电锦台202电动水压泵台43整圆器个204剪刀把205螺丝刀把206煨管器个201.5 施工进度安排1.5.1 7楼进度安排如卜丁任务名妆工期起先时间完成时间EH图相黛合T(含打压(MA)41个工作日2014年6月7日2014隼6月16B15.14®.1369个工作日2Q14年5月7日2014年5月15R12S,11E.IOS8个工作日2014年5月16日2014年5月23日9思B氐768个工作日2014年5月24B2014年5月31B6层.5层一层8个工作日20M年6月1日2014年6月8日312EB个工作日2014年6月9日2014年6月16H1.5.2 8楼进度安排如下:任务幺检工期起先时间完成时间8*tHWa*VMT(*fTS)(MA)57个工作日2014郎5月7日2014隼7月2日216.20层、19层9个工作日2014年5月7日2。14年5月15B18层.17层、16层8个工作日2014年5月16日2014年5月23H15.140.138个工作日ZOM年5月24B2014年5月31B12层、1】层、10层8个工作日2014年6月1日2014年6月8日I9层、8层、7日8个工作日2014邠6月9日2014年6月16日6层、5层、4层B个工作日2。M年6月17日2014年6月24日3层，2层、I层8个工作日2014年6月25日2014年7月2日1.6 劳动力安排为保证本工程各项内容按预定安排完成，在编制施工进度安排时，我们充分考虑到各专业在完成每道工序所须要的劳动力安排，依据以上施工进度安排的改变，由项目部合理进行人员调配，满意施工进度对施工人员的需求。3. 7成本管理安排作为施工生产性企业，我们的经营目的是为了获得经济利益，因此作为项Fl经济管理方法的成本管理法尤为重要，在整个工程施工过程中要始终坚持贯彻成本管理这条主线，使我们的经营目的得到实现，整个工程严格依据成本管理法的原则去执行，相应管理人员编制成本管理安排，组织全部人员参与、学习、制定并详细执行。使机电部全部人员真正按次安排执行，达到成本管理的安排，实现工程成本的最佳限制。4、籁工方法及技术41施工打算材料检验4. 1.1.1铝塑品合管：铝塑曳合管要求壁厚匀称，色泽一样。内外壁应光滑、平整，无气泡、裂门、裂纹、脱皮、痕纹及碰撞凹陷。铝型复合管要有出厂说明书及质量证明文件。阀门及管件：管件：无偏扣、方扣、乱扣、断丝,不得有砂眼、裂纹和角度不精确现象阀门：铸造规则、无毛刺、无裂纹、开关敏捷严密，丝扣无损伤，直度和角度正确，强度符合要求，手轮无损伤。安装前应进行强度、严密性试验，主控阀门100%试验，其他阀门抽检10%,若有不合格，则抽查20%,还有不合格，则逐个检验.其他材料：型钢、管卡、螺栓、螺母、油、麻、垫等。选用时应符合设计要求。各类管材、阀门、调压装置、绝热材料应有产品质量合格证和材质检险报告，热量表应有计量检定证书等。机具打算4.1.2.1机械：电锤、电动水压泵等。4.1.2.2工具：铝剪曳合管切刀及弹彼弯管器、扳手、管钳等4.1.2.3其它：水平尺、线险、钢卷尺、粉笔、小线等。作业条件必需在土建地面垫整完成之前.核实墙体各预留套管及楼板预留洞无误后，可以将管道位置画线定位。4.2施工工艺安装打算仔细熟识图纸，协作土建施工进度，预留槽洞及安装预埋件。按设计图纸画出管路的位置、管径、变径、预留口、坡向、支架位置等施工草图，包括干管起点、末端和拐弯、节点、预留日、坐标位罚.等。预制加工套管安装：管道穿过户内隔墙应设置套管，套管内壁应做防腐处理（樟丹防锈漆两遍），套管管径比穿管大两号，穿墙套管两端与隔墙装饰面相平，套管应埋设平直。采暖管道出地面应加设爱护套管（硬质塑料套管），如之前未加设或损坏需补加。偌塑复合管铺设户内支管铝塑货合管安装敷设在地面垫U中，当地面垫U内采暖管道与其它管道交叉时，其它管道让采暖管道。管道敷设完毕应做标记。管道埋设在垫层内做法参见（91SBI-1）P121,垫层内铝塑笼介管不得有接头，出地面高度应样。铝塑更合管沿地敷设至设计位置，供回水间距为15Omm采纳管卡固定在地面上。压力试验合格，并经监理工程师认可后方可进行地面施工。管道安装之前,首先检查散热潜的安装位置，进出口与立管甩口是否样.坡度是否正确。然后梢确量出支管的尺寸进行加工。铝塑或合管卡套式连接应按卜列程序进行：按设计要求的管径和现场史核后的管道长度截断管道.检查管口有毛剌、不平整或端面不垂直管轴线时，应修正。切割方法：用专用剪刀切割，剪刀和管轴必需保持垂直：弯曲方法：铝塑管弯曲时，无需加热，用弹黄弯管器就可以：必要时可以用弹簧弯管器弯曲至最小弯曲半径。（3）将锁紧螺帽、C型媵箍环套在管上，用整圆器将管口整圆：用力将管件内芯插入管内，至管口达管芯根部。将C型紫箍环移至距管口05'1.5m处，再将锁紧螺帽与管件本体拧紧。（5）出地面后铝则管连接采纳专用铜管件连接，明装管长度大80Omm时需用管卡固定，管件两端管距管件15OnUn各设固定卡一个管道试用户内支管隐藏前应应按设计及规葩要求对各层进行水压试验，试验合格后方可地面施工。系统试压程序如下：（1）将管井内集分水器所接主管阀门关闭，利用分集水器申联连接本县各户采暖铝塑复合管，每户末端设置压力表；（2）将试用泵等临时用的试用管道与系统连接，并向系统内灌水,待系统灌涧水并将管道系统内的空气排净后（放风门或放气阀流出水为止），关闭放气阀；（3）操作试压泵进行升压，升压过程中应留意检置管道、管件及配件是否有涵漏处,如渗漏严峻应停止压力试验，并口降压后进行修理、换垫、柠索等工作。冲洗系统投入运用前必需冲洗，冲洗前将管道上安装的流量孔板、戏网、湿度计、调整阀及恒温阀等拆除，待冲洗合格后再装上。冲洗条件：系统安装完毕，系统水压试验合格。冲洗程序：确定冲洗方式一选定系统一确定进水口和泄水口一临时冲洗管道及时屈设备安装一向系统冲水T在进出水口目测水质。冲洗要求：冲洗应以系统最大设计流量或不小于1511VS的流速进行，直到各出水口的水色透亮度与进水目测样且无杂物为合格。冲洗试验不得以强度试验代替冲洗试验。冲洗后刚好泄水。5、质量标准5.1 主控项目5.1.1 阀门及管件的型号、规格、公称压力及安装位置应符合设计要求。安装完后应依据系统平衡要求进行调试并作出标记。检验方法：比照图纸查验产品合格证，并现场查看。5.1.2 室内采暖管道的水压试验必需符合设计及规范要求。5.1.3 管材、管件必需采纳同厂家的配套产品。检查方法：检查厂家供应的合格证及产品检验报告.5.2 一般项目采暖管道安装的允许偏差应符合下表的规定：采暧管道安装的允许偏差和检验方法如下表所示注：,x.Xln分JM为管子最大外役及晶小外役6、成品爱妒6.1 采暖铝塑更合管全部完成后，应刚好清理，甩口封堵，进行封闭，以防损坏和堵塞。6.2 铝塑织合管较金屈管硬度低、刚性差，撤运管材和管件时，应加以爱护当心轻放，严禁硬物撞击、避开不适当外力造成机械损伤，避开与尖锐物品碰撞和抛、摔、滚、拖。6.3 铝塑第合管铺设完毕，压力试验合格后采纳废旧模板制作防护盖丁管道上防止来往人员及运料小推车踩踏、碾压。6. 4铝鳖复合管铺设完毕压力试验合格后，对于短暂不进行地面施工的房间必需用混凝十.对管道做好覆盖。6.5 管材与管件应存放在通风良好的库房或简易棚内，避开油污，不得露天存放，防止阳光直射，留意防火平安，距离热源不得小于山。堆放高度不宜超过2m,管材应分类水平堆放。7、应留意的质量问题
