《机械测绘与制图》期终考试试卷.docx

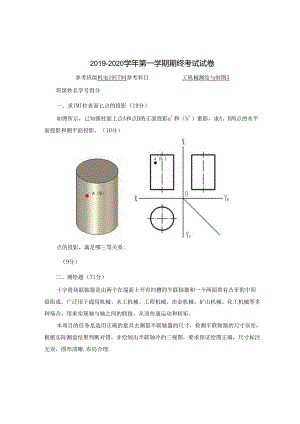

2019-2020学年第一学期期终考试试卷参考班级机电191T94参考科目工机械测绘与制图3班级姓名学号得分一、求IMl柱表面匕点的投影（19分）如图所示，已知圆柱面上点A和点B的正面投影a'和（b'）重影，求A、B两点的水平面投影和侧平面投影。（10分）点的投影，满足哪三等关系:（9分）二、测绘题（71分）十字滑块联轴器是由两个在端面上开有凹槽的半联轴器和一个两面带有凸牙的中间盘组成。广泛用于通用机械、水工机械、工程机械、冶金机械、矿山机械、化工机械等多种场合，用来实现轴与轴之间的联接，从而传递运动和转矩。本项目的任务是选用正确的量具去测量半联轴器的尺寸，检测半联轴器的尺寸误差，根据实际测盘结果判断对错，并绘制出半联轴冷的三视图，要求保证绘图正确，尺寸标注无误，图形清晰,布局合理.（一）测域、记录与绘图（21分）考件号：1.半联轴器一共有7个设计尺寸，其中尺寸1：12之，尺寸2：28：；，尺寸3：45%,；尺寸4：16%：尺寸54%:尺寸6：20%:尺寸7：30%3测量出半联轴器的实际尺寸填入卜列横线上，并判断对错，在相应的位设打“w”尺寸1：尺寸2：尺寸3：尺寸4：尺寸5:尺寸6:尺寸7:.合格（合格（合格（合格（合格（合格（.合格（）不合格（）不合格（）不合格（）不合格（）不合格（）不合格（）不合格（）（二）绘制半联轴器工件的标准工程零件图（50分）对工件进行空间分析和投影分析，明确三视图特征，在准备好的图纸上绘制三视图，并标注尺寸。（绘图纸另附）三、安全文明（105»1.工量具使用规范，无安全事故A安全文明等级：监考老师签字:2.工量具使用不规范，但无安全事故B3.出现安全事故，工量具或零件损坏C
