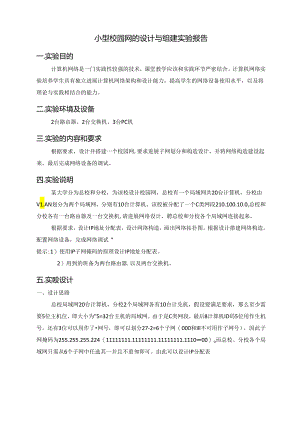

小型校园网的设计与组建实验报告一.实验目的计算机网络是一门实践性较强的技术，课堂教学应该和实践环节严密结合。计算机网络实验培养学生具有独立进展计算机网络架构和设计能力，提高学生的网络设备使用水平，以及将理论与实践相结合的能力。二.实验环境及设备2台路由器、2台交换机、3台PC机三.实验的内容和要求根据要求，设计并搭建一个校园网,要求进展子网划分和构造设计，并将网络构造建设起来。最后完成网络设备的调试。四.实验说明某大学分为总校和分校，为该校设计校园网，总校有一个局域网共20台计算机，分校由V1.AN划分为两个局域网，分别有10台计算机。该校被分配了一个C类网段210.100.10.0,总校和分校各有一台路由器及一台交换机,请进展网络设计，聘总校和分校各个局域网连接起来。根据要求，设计IP地址分配表，设计网络构造，画出网络拓扑图。根据设计搭建网络构造。配置网络设备，完成网络调试“提示:1）使用IP子网掩码的原理设计IP地址分配表。2）用到的班备为两台路由器.以及两台交换机。五.实殴设计一、设计思路总校局域网20台计算机，分校2个局域网各有10台计兑机，假设要满足要求，那么至少需要5位主机位，即大小为"5=32台主机的局域网。由于是C类网段，最后8计算机ID码5位用作生机号，还有3位可以用作了网号，即可以划分27-2=6个子网（000和Ill不可用作子网号），因此子网掩码为255.255.255.224（11111111.11111111.11111111.111000）o而总校、分校各个局域网只需从6个子网中任选其一并且不重匆即可。由此可以设计IP分配表如F二、IP分配表用途网段网络号子网掩码子网起始IP地址完毕IP地址总校网1210.100.10.32255.255.255.224001210.100.10.33210.100.10.62路由器间2210.100.10.64255.255.255.224010210.100.10.65210.100.10.94分校网13210.100.10.%2S5.255.255.224Oll210.100.10.97210.100.10.126分校网24210.100.10.1282S5.255.255.224100210.100.10.129210.100.10.158三、拓扑构造lp:210.100.10.40255.255.255,224210.100.10.33lp：210,100.10.98255.255.255,224210.100.10.97IP:210,100.10.130255.255.255,224210.100.10.129六.实验配置本人做主校交换机和路由器配置主校交换机配switchA>en14Password:SwitchAffconfigureterminalEnterconfigurationcommands,oneperline.EndwithCNT1.Z.SwitchA(Config)SvIan30创立VlanSWitChA(COnfig-Vlan/exitSWitChA(Config)#exitSwitchAWconfigureEnterconfigurationcommands,oneperline.EndwithCNT1.Z.SwitchA(Config)AinterfacerangefastEtheret0/1-20将1-20端口划入vlan30中SWitChA(COnfig-if-range)#SWitChPOrtaccessvlan30switchA(config-if-range)#exitSwitch(config)#interfacefastethernet0/24Switch(config-if)#switchportmodetrunk!配置.trunk端11Switch(config-if)WendSWitChA(Config)#exitSwitchAWshowvlan对switchA的配置进展验证V1.ANNameStatusPortsdefaultactiveFaO21,FaO22,FaO23,FaO24,30V1.AN0030activeFaO/1,FaO2,FaO3zFaO4Fa05,FaO6,FaO7,FaO8Fa09,FaOlO,FaOll,FaO12FaO13,FaO14,FaO15,FaO16Fa017,Fa018,Fa019,Fa020Fa024SwitchAWPressRETURNtogetstartedI主校路由器配置R2632>en14Password:R2632#ConfigUreterminalEnterconfigurationcommands,oneperline.EndwithCNT1.Z.R2632(config)#showipinterfacebrief式看路由器的端口InterfaceIP-Address(Pri)OK?Statusserial4/0noaddressYESDOWNserial4/1noaddressYESDOWNFastEthernet3/0noaddressYESDOWNFastEthernet3/1noaddressYESDOWNNull0noaddressYESUPR2632(config)WinterfacefastEtheret3/0.30R2632(config-subif)#encapsulationdotlQ30R2632(config-subif)ttipaddress210.100.10.33255.255.255.224R2632(Config-SUbif)#exitR2632(config)WshowipinterfacebriefInterfaceIP-Address(Pri)OK?Statusserial4/0noaddressYESDOWNserial4/1noaddressYESDOWNFastEthernet3/0.30210.100.10.33/27YESDOWNFastEthernet3/0noaddressYESDOWNFastEthernet3/1noaddressYESDOWNNuIIOnoaddressYESUPR2632(config)AexitR2632#ConfiguredfromconsolebyconsoleR2632ffconEnterconfigurationcommands,oneperline.EndwithCNT1.Z.R2632(config)#interfaceserial4/0R2632(config-if)ftipadR2632(Config-if)#ipaddress210.100.10.65255.255.255.224设置交换机ip地址和子网掩码R2632(config-if)ftnoshutdownR2632(config-if)ftendR2632#ConfiguredfromconsolebyconsoleR2632ttshowipinterfacebriefInterfaceIP-Address(Pri)OK?Statusserial4/0210.100.10.65/27YESUPserial4/1noaddressYESDOWNFastEthernet3/0.30210.100.10.33/27YESUPFastEthernet3/0noaddressYESDOWNFastEthernet3/1noaddressYESDOWNNuIIOnoaddressYESUPR2632#conEnterconfigurationcommands,oneperline.EndwithCNT1.Z.R2632(config)#iproute210.100.10.96255.255.255.224210.100.10.66写入静态路由表R2632(config)#iproute210.100.10.128255.255.255.224210.100.10.66R2632(config)ttendR2632#ConfiguredfromconsolebyconsoleR2632#showiproute对主校路由器配置验证Codes:C-connected,S-static,R-RIPO-OSPF,IA-OSPFinterareaNl-OSPFNSSAexternaltype1,N2-OSPFNSSAexternaltype2El-OSPFexternaltype1,E2-OSPFexternaltype2*-candidatedefaultGatewayoflastresortisnosetC210.100.10.32/27isdirectlyconnected,FastEthernet3/0.30C210.100.10.33/32islocalhost.C210.100.10.64/27isdirectlyconnected,serial4/0C210.100.10.65/32islocalhost.S210.100.10.96/27(I/Ovia210.100.10.66S210.100.10.128/271/0via210.100.10.66R2632#分校的:机和路由叁配工由小组另一成员完成分校交换机配SwitchA>enable14Password:SWitCha#COnfigUreterminal!进入全局配置模式SwitchA(Config)WSWitChA(Config)#VIan10SwitchA(Config-Vlan)WexitSwitchA(config)ftvlan20SwitchA(Config)WinterfacerangefastEthernet0/1-10SWitChA(Config-if-range)#SWitChPortaccessvlan10SwitchA(config-if)#exitSwitchA(config)ffinterfacerangefastetheret0/11-20SWitChA(COnfig-if-range)#SWitChaPOrtaccessvlan20SwitchA(config-if)#exitSwitchA(Config)Winterfacefastethernet0/24SwitchA(config-if)#switchaportmodetrunkSwitchA(Config-If)WendSwitchAttshowvlan对SWitChA的配置进展脸证V1.ANNameSta
