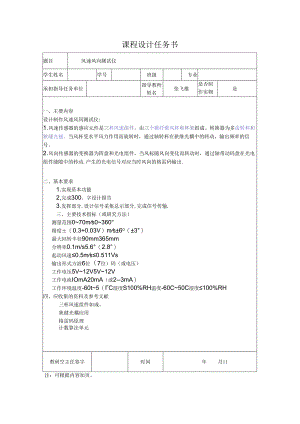

风速风向测试仪,课程设计计任务书.docx

课程设计任务书题目风速风向测试仪学生姓名学号班级专业承担指导任务单位指导教师姓名张飞雄是否制作实物是一、主要内容设计制作风速风同测试仪:1 .风速传感器的感应元件是三杯风速组件，由三个碳纤维风杯和杯架组成。转换器为多齿转杯和狭缝光秘。当风杯受水平风力作用而旋转时，通过轴转杯在狭继光耦中的转动，输出频率的信号。2 .风向传感器的变换器为四盘和光电组件。当风标随风向变化而转动时，通过轴带动码盘在光电组件缝隙中的转动.产生的光电信号对应当时风向的格雷码输出.二、基本要求1.实现菸本功能2,完成300。字设计报告3.发挥部分,设计信号采集总示部分,完成信号传输.三、主要技术指标（或研究方法）测量范围070ms0360°精度±（0.3+0.03V）ms±6o（±3°）最大回转半径90mm365mm分辨率0.1m/s5.6°（2.8°）起动风速0.5ms0.511Vs输出形式方波6位（7位）码（或电压）工作电压5V12V5V12V工作电流IOmA20mA（或2-3mA）工作环境温度-60t5（C湿度S100%RH温度-60C50C湿度100%RH四、应收集的资料及参考文献三杯风速组件如成。狭健光耦应用格雷码原理计数算法单元教研空主任签字时间年月11注：可根据内容加页。
