烟雾指数的测量方法.docx

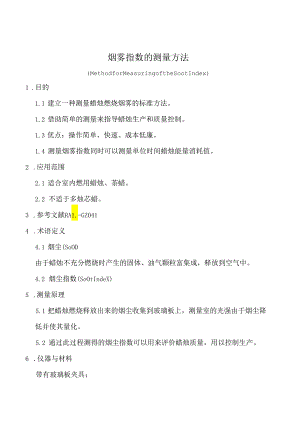

烟雾指数的测量方法(MethodforMeasuringoftheSootIndex)1 .目的1.1 建立一种测量蜡烛燃烧烟雾的标准方法。1.2 借助简单的测量来指导蜡烛生产和质量控制。1.3 优点：操作简单、快速、成本低廉。1.4 测量烟雾指数同时可以测量单位时间蜡烛能量消耗值。2 .应用范围2.1 适合室内燃用蜡烛、茶蜡。2.2 不适于多烛芯蜡。3 .参考文献RA1.-GZ0414 .术语定义4.1 烟尘(SoOD由于蜡烛不充分燃烧时产生的固体、油气颗粒富集成，释放到空气中。4.2 烟尘指数(SoOtIndeX)5 .测量原理5.1 把蜡烛燃烧释放出来的烟尘收集到玻璃板上，测量室的光强由于烟尘降低并使其量化。5.2 通过此过程测得的烟尘指数可以用来评价蜡烛质量，用以控制生产。6 .仪器与材料带有玻璃板夹具；缸体高度大于300毫米；丝网透过性为60%；宜径I型：230宅米直径II型：300亳米：用于放茶蜡的的玻璃底座-宜径最大70卷米。6.1 测量单元：包括显示仪器和测量室。测量室包括光源、玻璃板夹具。顶盖-具有光电涂层并且与显示仪器连接。6.2 耐热玻璃板：收集烟尘，10x10厘米，3.5-4.5亳米厚，每个玻璃板进行编号，玻璃板的吸光度不超过25%(公式1).Ev是单独测量光强度。1-_旦屿侬10025%(1)，C(TW11easvrnjctM11i>sr6.3 工具材料- 停表- 天平S1.g精度- 标准溶释剂- 无毛纸巾- 剪刀- 合适的蜡烛座- 高度调节器7 .仪器设定7.2 室内温度在15-25摄氏之间。7.3 丝网缸宜径选择，是蜡烛宜径的3倍：茶蜡：丝网缸直径I型蜡烛0<70mm丝网缸宜径I型蜡烛0<70-120mm丝网缸直径II型8 .测量准备8.2 根据文献RA1.-GZO41,准备蜡烛进行燃烧实验。芯定位，如果必要的，修剪合适的灯芯。8.3 测定并记录总长度，从蜡烛的底部到蜡的顶端，测量蜡烛直径。8.4 测量并记录蜡烛的重量。8.5 定位丝网缸在蜡烛的中央上方。8.6 调整蜡烛燃烧碗边缘和玻璃板之间的距离上为18Ommo缸距如果超过240nun,在燃烧进行前可以调整铁架台。8.7 丝网缸与放置蜡烛的台面之间保持50三距离。如果距离小于5011un需要把蜡烛垫高，垫座直径不要超过丝网缸直径的1/3,否则影响空气交换。8.8 放置干净的玻璃板到丝网缸的底部。9 .燃烧过程9.2 根据9.2表对不同蜡烛进行“开始、结束、暂停”燃烧周期。记录数据。9.3 不同蜡烛”开始、暂停、重新周期、结束”燃烧周期赠烛类型燃烧周期一暂停重新周期二燃烧周期二暂停燃烧周期三重新周期三重量<40g连续燃烧到剩余高度Iomm重量>40g,0<70mm24Omin>60min5min240min*重量>40g,0>70mm240min>6Omin5min240min>60min5min240nin茶蜡连续燃烧到自己熄灭*或连续燃烧到剩余高度IOmm*注意：如果烟尘过度大，测量可以提早结束。1.3 每个燃烧周期检查蜡烛燃烧碗边缘与玻璃板距离，调整到180mn-对于茶蜡，放在直径不大于70mm的玻璃底座上，保证杯/座边缘与玻璃板距离在50±5mmo1.4 点燃蜡烛，记录开始时间。1.5 刚点燃时不需要放丝网和玻璃板。1.6 燃烧实验完毕，移走丝网缸和玻璃板，熄灭蜡烛，玻璃板放置冷却>15min(.1.7 称量燃烧后的蜡烛重量并记录数据。10 .校正和测量排放玻璃板上的烟尘量。10.1 给显示仪器和光源接通电源。注意：光源开30min后达到连续光强度后再开始测量。10.2 设置显示仪器量程在2000（）1.UX（单位：勒克斯）。测量过程中，如果需要可以调低。10.3 测量单元需要按照10.6和10.7每天检查。10.4 校准:每天首次使用前不放玻璃板测量光强度,记录为E校Q,作为每日校准测量单元的标准值（见10.6KE*v,o不应当小于15001.UX10.5 测量光源光强度（不放玻璃板），Ev.ooEv.。至少是新仪器光强E*v.o的50%,否则需要更换新的光源。10.6 测量测量单元内表面吸光值A:用带玻璃板的校正光强EV加M与带玻璃板的光强Ev.&*的比值，数值Ai（公式2）与新的测量单元的儿一定不能偏离超过10%A.E.CaI1.tCabOntecE”g1.ass曲Ie10.7 测量：把烟熏的玻璃板朝上（带着支撵板）放在光源上，关闭盖子测量。如果需要，测量范围需要调整。记录烟熏玻璃板光强EvaM豌圾&数据。10.8 用水清洗玻璃板（可以借助清洁/稀释剂和软布清洁），干燥待用。10.9 把干净的玻璃板放在光源上，合上盖子。10.10 测量干净玻璃板的光强EV1.蚱值，记录结果。11 .计算与评价11.1 烟尘指数（SootIndex）是用下面的公式3计算得来的。Sootindex=1001-EV口册。（3）EV（iean1.giawpiateSootindexHourtysootindex(4)11.2 每小时烟尘指数=烟尘指数/测量周期时间Tota1.burningtimeoftheburningcyc1.es11.3 每小时燃料消耗=蜡烛重量差/燃烧时长（小时）.Differenceincand1.ewe½htbeforeandafterburningHourtytu1.consumptionTota1.burningtimeofburningcyc1.esandinitia1.burningcyc1.es12 .实验报告实验名称实验数量蜡烛产地蜡烛类型蜡烛直径（mm）蜡烛高度（mm）蜡烛净重（g）开始结束时间开始结束状态干净玻璃板光强烟熏玻璃板光强烟尘指数(SootIndex)每小时烟尘指数质量评价每小时燃料消耗实验员签字报告日期
