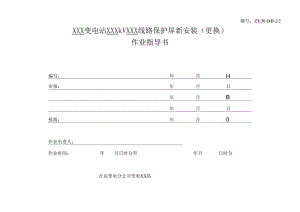

线路保护新安装及更换作业指导书.docx
编号：ZYJ0-BB-22XXX变电站XXXkVXXX线路保护屏新安装（更换）作业指导书编写：年月H审核：年月日年月B年月日批准：年月0作业负责人：作业时间：年月日时分至年月日时分吉达变电分公司变电XX队1工作任务1.1本作业指导书针对XKX变电站KXXkVKXX线路保护屏新安装（更换）工作。2工期安排序号内容负贡班组计划日期1二次回路拆除及I口屏拆除班月日2新屏安装、整固班月日3电缆敷设及二次接线班月日3作业准备阶段3. 1准备工作序号内容标准备注1安装更换工作前15天做好安装更换摸底工作，并提前7个工作日提交相关停电申请摸底工作包括更换前的二次图纸、实际接线、反措计划的执行情况、回路更改情况2根据本次安装更换的项目，组织作业人员学习作业指导书，使全体作业人员热悉作业内容、进度要求、作业标准、安全注意事项要求所有工作人员都明确本次安装更换工作的作业内容、进度要求、作业标准及安全注意事项序号内容标准备注3开工前两天，准备好施工所需仪器仪表、工器具、相大材料、相关图纸、本次需要改进的项目及相关技术资料仪器仪表、工器具应试验合格，满足本次施工的要求，材料应齐全，图纸及资料应符合现场实际情况4根据现场工作时间和工作内容落实工作票（第一种工作票应在开工前一天交值班员）工作票应侦写正确，并按6电业安全工作规程B执行3.2 主要工器具序号名称规格/编号单位准备数量%注1指针万用表个2数字万用表个3打号机及色带个/米3.3 主要工器具（续）序号名称规格/编号单位准备数量备注4标签机及色带个/盘5电烙铁、焊锡丝个/米6电缆抽/插座/刀闸板个7标牌机、电缆牌个/个8绝缘人字梯2米个9大剪把10撬棍个11偏口钳把12剥皮钳把13尖嘴钳把14电焊机£、口15常用工具套16角向磨光机个1718193.4 主要备品备件及材料幺就趣称准冬耕设冬汁1防火堵料袋1.幺砍趣檎准名勃址落注2防锈漆、毛刷筒/个3打印纸带孔张4绝缘胶带&3.5 主要备品备件及材料（续）庠目幺粽M格排各数显除注5尼龙扎带120mmS150mm、20011un袋各16热缩管#1、#2、#3、#5只7独股铜线1.511三n'、2.511md'盘8多股软铜线4mm2盘9相关图纸、资料份10焊条公斤11地脚压板个12氯气瓶13乙焕瓶3.6 危险点分析及安全控制措施序号危险点安全控制措施1误走错间隔检杳线保护屏前后应有“在此工作”标示牌2临时施工电源接线不当，电源电压不当或造成人身触电接取电源前应先用万用表确认电源电压等级和电源类型无误，在接取电源时由两人进行一人工作人监护，必须使用绝缘手柄工具。3现场安全技术措施及图纸如有错误，可能造成做安全技术措施时误跳运行设省及保护动作行为不正常做安全技术措施前应先检查实际接线及图纸是否一致，如发现不一致，应及时向专业技术人员汇报，经确认无误后及时修改图纸。4拆动二次接线，有可能造成二次交、直流电压回路短路、接地，联跳回路误跳运行设备工作中应使用绝缘工具并破产套、严禁交、直流电压回路短路、接地，交流电流回路开路5在旧解退出及新屏就位时，易造成因震动影响相邻设备正常运行；移屏时易砸伤工作人员和邻近设备保证人员数量,统一指挥，加强协作，减少震动，防止保护醉倾倒3.7 人员分工序号作业项目负贵人作业人员备注1二次I可路拆除及旧屏拆除3.8 人员分工（续）序号作业项目负责人作业人员备注2新屏安装、稔固3电缆敷设4二次接线5质量自检6清理现场74作业阶段4. 1开工序号内容1工作票负成人会同工作票许可人检查工作票上所列安全措施是否正确完备，经现场核查无误后，与工作票许可人办理工作票许可手续2开工前工作负责人检杳所有工作人员是否正确使用劳保用品，并由工作负贲人带领进入作业现场并在工作现场向所有工作人员详细交待作业任务、安全措施和安全注意事项、设备状态及人员分工，明确作业范用、进度要求等内容4.2确认危险点及安全措施作业人员负贡人4 .3作业流程序号作业内容及工艺标准安全措施及注意事项责任人签字序号作业内容及工艺标准安全措施及注意事项责任人签字1旧屏及二次网路拆除将屏顶小母线跨接，从电缆两端退出与其他设备的连线（母差、失灵、远跳等），并做好记录。用万用表测量屏上所有也缆均无电压后，将电缆退出，退屏时应防止保护屏突然倒向他.碰伤其他运行设备及工作人员2新屏就位1）屏底铜排应与电缆层铜网用IQOE:多股铜线相连应小心移动，防止损伤屏内元件及划伤屏面，防止人员挤伤，防止震动影响其他设备正常运行3电缆敷设：微机保护应使用屏蔽电缆。电缆在电缆层（沟）中应摆放整齐，避免交叉，电缆挂牌应悬挂一致.应防止砸伤运行电缆或工作人员跌落电缆沟，每天收工前应及时封堵，防止误碰带电设备。4二次接线按图施工、接线正确：盘柜内的导线不应有接头，导线线芯应无损伤：电缆芯线和所配导线的端部、均应标明其回路编号、编号应正确、字迹清晰且不易脱色.>接线时应防止电缆芯线受伤，接线后应仔细核对，防止直流回路短路、接地，防止电流回路开路,电压回路短路。5检查、自验收盘柜的固定及接地应可靠、盘柜漆应完好，清洁整齐：所有二次回路接线应正确、连接可靠、标志齐全清晰、绝缘符合要求.序号作业内容及工艺标准安全措施及注意事项责任人签字6清理现场现场清洁干净、无杂物。4.4竣工序号内容备注1全部工作完毕，拆除所有试验接线（应先拆开电源侧）2恢夏安全措施，严格按现场安全技术措施中所做的安全技术措施恢兔.3全体工作班人员清扫、整理现场，清点工具及回收材料：工作负货人周密检查施工现场,检查施工现场是否有遗留的工具、材料4工作负货人在检修记录上详细记录本次工作内容、发现的问题和存在的问题等5向运行值班员交待注意事项；经值班员验收合格，并在验收记录卡上各方签字后，办理工作票终结手续5 .附件
