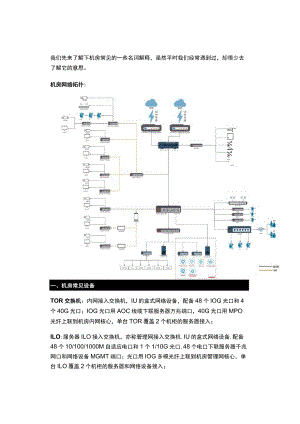

我们先来了解下机房常见的一些名词解释，虽然平时我们经常遇到过，却很少去了解它的意思。机房网络拓扑:T4二 口二一、机房常见设备TOR交换机：内网接入交换机，IU的盒式网络设备，配备48个IOG光口和4个40G光口；IOG光口用AOC线缆下联服务器万兆端口，40G光口用MPO光纤上联到机房内网核心，单台TOR覆盖2个机柜的服务器接入；ILO:服务器ILO接入交换机，亦称管理网接入交换机,IU的盒式网络设备,配备48个10/100/1000M自适应电口和1个1/10G光口,48个电口下联服务器千兆网口和网络设备MGMT端口；光口用IOG多模光纤上联到机房管理网核心，单台ILO覆盖2个机柜的服务器和网络设备接入；内网核心：网络核心设备，框式网络设备，配备多个40G光口和IOG光口等（具体看情况配置），40G光口通过MPO光纤下联至机房内TOR,40G光口通过MPO光纤上联至机房数据中心核心设备;数据中心核心：网络核心设备，框式网络设备，配备多个40G光口和IOG光口等（具体看情况配置），40G光口通过MOP光纤下联至内网核心，IOG光口通过IOG单模光纤连接传输（专线），IOG光口通过IOG多模光纤连接统一接入接出设备；统一接入接出设备：类似于NAT转换设备,用于公网与私网地址之间转换,单台配备多个IOG光口，IOG光口通过多模光纤下联数据中心核心，上联外网核心；另外通过IOG多模光纤连接会话同步交换机，用于不同设备间会话同步；外网核心：外网区域核心网络设备，配备40G和IOG光口，IOG光口通过多模光纤下联至统一接入接出、独立外网区域的外网接入以及安全设备,40G光口通过MPO光纤上联外网边界；外网边界：与ISP互联的网络设备，配置40G和IOG光口，IOG光口通过单模光纤上联至ISP设备，另外IOG光口通过多模光纤连接安全设备，40G光口通过MPO光纤下联外网核心；IOG-AOC线缆：类似于光纤的线材，两端集成了光模块，用于TOR交换机与服务器万兆网口之间连接；管理网线：六类或者超六类铜缆线，RJ45接头，用于ILO接入交换机与服务器千兆网口及网络设备MGMT口之间连接；二、机房内布线规范同一IDC,同一规格机架，布线方式应总体一致，方便日常运维。核心网络设备，内网接入设备，管理网接入设备等不同角色的网络设备布线都应整齐，光纤和网线不应该挡住网络设备进出风口，不宜预留到机架底部太长，光纤和网线上贴的标签要清晰。网络设备正面插光纤和网线的方式应尽可能保持一致，对光纤和网线进行掘绑，网络设备背面电源线和网线整齐不杂乱，强弱线缆分开，具有整体感。1、核心设备布线规范IDC核心网络设备，尤其是内网核心设备，因与TOR互联数量会比较多,因此光纤也会较多。核心网络设备光纤布放必须整齐，不能横竖乱穿插，机柜内布线美观是网络设备布线规范中重点之一。光纤从设备的左侧或者右侧垂直布放，布放的地方不能挡住网络设备进出风口。光纤每隔一段距离用魔术贴扎带进行捆绑（注：不能用白色固定扎带），但不能捆的太紧且弯曲度不能太大，100度到130度间，通常约110度（下同），要能松放自如，贴好标签，插到设备端口上后尽量不要将标签挡住，要有留一定长度空间方便拔插光纤。2、内网接入布线规范内网接入交换机位于机架顶端，内网TOR交换机40G的MPO光纤上联到内网核心，IOG-AOC线缆下联至服务器。ILO交换机IG或者IOG端口上联到管理网核心，千兆端口下联服务器，机房2个机柜一台共用一台内网TOR和1台ILO接入交换机（本机柜内用5米线缆，跨相邻机柜用8米线缆），每个机柜内大致放置18台服务器。光纤和网线布放示意图：内网接入交换机布放的线缆通过理线器整理，在理线器上每4根网线用扎带做捆绑,每一根网线上标有唯一的一个标签，另一端放到机架内托盘位置。光纤下放长度无须太长，弯曲度不能太大，贴好标签且上联到不同核心的光纤应尽量用不同颜色的标签来区分。3、桥架内布线规范机房内网络设备之间互联线缆均需要经过桥架走线（单机柜内除外），桥架内光纤布放示意图：如图所示，桥架内光纤和网线分开整齐布放，每隔一段距离用扎带捆绑，保持美观。4、机柜内布线规范机柜内（普通服务器机柜）主要有内网AOC线缆和ILO管理网线线缆，另外有电源线线缆。因此单机柜内线缆数量会较多，每种线缆都需要在机柜内侧热扎布放。不同线缆用不同颜色的线区分，如内网线：蓝色，ILO线：灰色，电源线：黑色，预留的线缆长度不宜过长，能从一侧PDU到另外一侧PDU即可，预留过长线缆会对理线造成影响。5、线缆标签规范核心-内网TOR标签：因单台TOR有4条MPO线分别上联4台内网核心，因此用标签颜色来区分上联到不同内网核心，如红色、黄色、蓝色、绿色分别对应内网核心L2,3,4;标签格式统一用"机柜A机柜B#第几根"模式，如XX机房-0201XX机房-Ol-O8#1。按照习惯，机柜A为核心机柜，机柜B为非核心机柜。特殊设备互联标签：无论是网线还是光纤纤等特殊网络设备之间互联布线，标签统一标注为"机架A机架B#第几根”模式，如XX机房-02-08XX机房-OI-O8#L内网接入交换机服务器互联标签：正面反映内网接入交换机的机架位和端口信息，反面反映服务器的机架位信息；如正面A1-4-J-17-24-Gil/1,反面J-17-01（其中A1-4表示机房名，J指的是第J列，017指的是17个机柜，24表示第24个托盘位置，Gil/1指的是交换机的1/1端口。
