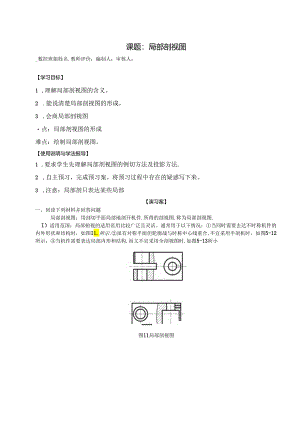

课题：局部剖视图_数控班姐姓名.教师评价：编制人：审核人：【学习目标】1 .理解局部剖视图的含义。2 .能说清楚局部剖视图的形成。3 .会商局部剖视图点：局部剂视图的形成难点：绘制局部剖视图。【使用说明与学法报导】1 .要求学生先理解局部剂视图的例切方法及投影方法.2 .自主预习，完成预习案。将预习过程中存在的疑惑写下来。3 .注意：局部剖只表达某些局部【演习案】一、回读下列材料并回答问题局部剖视图：用剖切平面局部地剖开机件.所得的剖视图.称为局部剖视图.I）适用范国：局部俯视的适用范用比较广泛且灵活。通常用于以下情况：当同时需要去达不时称机件的内外形状和结构时，如图I1.所示;虽有对称平面但轮廓战与时称中心线重合,不宜采用半剖机时，如图5-12所示：当机件需要表达局部内形和结构,而又不宜采用全剖视图时,如图5-13所小图11局部剖视图11图12不宜采川半制视的局部制图图5-13不宜采用全剖视的局部剖视图2）局部剖视图的标注：当单一剖切平面位置省略标注，当剖切平面位网不明显时，必须标注投射方向和剖视图的名称.如图14所示.主视局部视图应进行标注：俯视图位跣所示的视图就注，11明显时，可H剖切符号、图位置所示Be可省略标3）注意的何时：机件同部剖切后，不剖部分与剖切部分的分界线用波浪线表示。波浪城只应画在实体断裂郃分，而不应把通孔和空槽处连起来，也不应超出视图的轮廓（因为通孔和空槽处不存在断裂）。如图15<a）所示。不要t*ts长上图15局部剖视图中波浪投画法波浪线不应与视图上的其它图雄笊合或画在它们的延长践位次上(或用轮唬战代替)。如图15(b)所示。当被剖结构为回转体时,允许将结构的对称中心线作为局部例视图与视图的分界线.如图15(c)所示.问题：1 .请说明局部剖视图是如何形成的？2 .如何绘制局部剖视图？3 .什么叫局部剖视图？【我的崇感】【探究案】1.分析下列形体,并将其用同部例视图表达出来.训处案根据左边的视图.将右边的图形改画成局部剖视图
