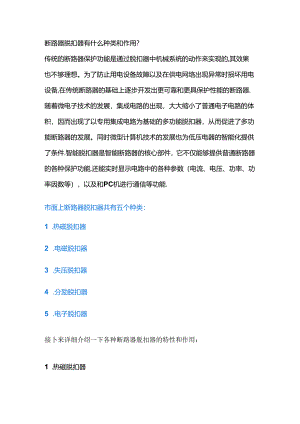

技能培训资料：断路器脱扣器的类别.docx
断路器脱扣器有什么种类和作用？传统的断路器保护功能是通过脱扣器中机械系统的动作来实现的,其效果也不够理想。为了防止用电设备故障以及在供电网络出现异常时损坏用电设备,在传统断路器的基础上逐步开发出更可靠和更具保护性能的断路器.随着微电子技术的发展，集成电路的出现，大大缩小了普通电子电路的体积，因而出现了以专用集成电路为基础的多功能脱扣器，从而促进了多功能断路器的发展。同时微型计算机技术的发展也为低压电器的智能化提供了条件.智能脱扣器是智能断路器的核心部件，它不仅能够提供普通断路器的各种保护功能,还能实时显示电路中的各种参数（电流、电压、功率、功率因数等），以及和PC机进行通信等功能.市面上断路器脱扣器共有五个种类：1 .热磁脱扣器2 .电磁脱扣器3 .失压脱扣器4 .分励脱扣器5 .电子脱扣器接卜来详细介绍一下各种断路器脱扣器的特性和作用：1 .热磁脱扣器热磁脱扣器提供磁保护和热保护，热保护也就是过载保护。热保护:电流经过脱扣器时热元件发热（宜热式电流宜接过双金属片），双金属片受热变形，当变形至一定程度时，打击牵引杆从而带动机构动作切断电路。一般来说，电路中都用热磁脱扣器来提供短路和过载保护,只有一些特殊场合用电磁脱扣器提供短路保护，而由其它元件（如热继电器）来提供过载保护。2 .电磁脱扣器电磁脱扣器与被保护电路串联。线路中通过正常电流时，电磁铁产生的电磁力小于反作用力弹簧的拉力，衔铁不能被电磁铁吸动，断路器正常运行。当线路中出现短路故障时，电流超过正常电流的若干倍，电磁铁产生的电磁力大于反作用力弹簧的作用力，衔铁被电磁铁吸动通过传动机构推动自由脱扣机构释放主触头。主触头在分闸弹簧的作用下分开切断电路起到短路保护作用。3 .失压脱扣器失压脱扣器并联在断路器的电源侧，可起到欠压及零压保护的作用。电源电压正常时扳动操作手柄，断路器的常开辅助触头闭合，电磁铁得电，衔铁被电磁铁吸住，H由脱扣机构才能将主触头锁定在合闸位置，断路器投入运行。当电源侧停电或电源电压过低时，电磁铁所产生的电磁力不足以克服反作用力弹簧的拉力，衔铁被向上拉，通过传动机构推动自由脱扣机构使断路器掉闸，起到欠压及零压保护作用。当电源电压为额定电压的75%105%时，失压脱扣器保证吸合，使断路器顺利合闸；当电源电压低于额定电压的40%时，失压脱扣器保证脱开使断路器掉闸分断。一般还可用串联在失压脱扣器电磁线圈回路中的常闭按钮做分闸操作。4 .分励脱扣器分励脱扣器用于远距离操作低压断路器分闸控制。它的电磁线圈并联在低压断路器的电源侧。需要进行分闸操作时，按动常开按钮使分励脱扣器的电磁铁得电吸动衔铁，通过传动机构推动自由脱扣机构，使低压断路器掉闸。5 .电子脱扣器电子脱扣器可以有以上所有功能，并可以方便地进行整定。电子脱扣器就是用电子元件构成的电路，检测主电路电流，放大、推动脱扣机构。
