电力监控系统实时图表优化需求分析说明书-V1.00.docx

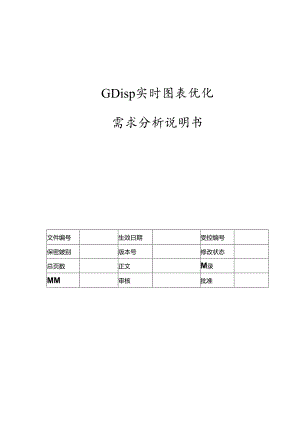

GDisp实时图表优化需求分析说明书文件编号生效日期受控编号保密皴别版本号修改状态总页数正文M录MM审核批准变更日志编号版本修改内容修改人修改日期11.0草案1引音，1.1 编写目的41.2 背景41.3 定义41.4参考资料4.""Cr"z."""z"z.r.z."""z"z.r.z."""z"z.r.Z."""Z"52.1 目标52.2 功能边界52.3 假定和约束53需求康定3.1 功能需求3.2 性能需求3.3 接口需求1引言1.1 编写目的本文档是根据配电自动化系统实时图在模块行详细分析和讨论后得出的需求分析说明回旨在明确能电自动化系统实时图表模块的功能需求，通过本需求分析说明书，可以了蟀到配电自动化系统实时图表模块的开发背生、建议要求、功能需求等,各个模块的开发人员阅读此文档后，以各个模块的功能为堪础，感顾配合实时图去模块，完成各自模块的功能,本文档面向的读者是：配电自动化系统开发人员.1.2 背景软件名称：配电自动化实时图表模块解决界面不友善，无法实现真正全屏，遥信变位无法及时刷新，无画面列农等功能,修改原有软件存在的BUG.1.3 定义下表列出本报告中专门术语的定义、英文缩写词的原词组和意义、项目组内达成一致意见的专用词汇,同时维承全部的先前过程中定义过的词汇.司汇名称词汇含义备注1.4 参考资料编号资料名称说明1EVC+编程内窑2任务概述2.1 目标本程序是SCADA系统的主控模块，负货控制SCADA系统的运行.SCADA系统启动时，该程序使被自动启动,该模块提供整个系统的人机接口,本次升徼的目标为解决界面不友善，无法实现真正全屏，遥信变位无法及时刷新，无画面列表等功能，修改晚有物件存在的即G。2.2 功能边界1、实时图衣模块是SCADA系统的主控模块，负责控制SCADA系统的运行。2.实时反映遥测.遥脉值遥信状态.3、提供操作界面，使用户方便的完成遥控,遥调，式数,挂牌，告警确认等控制功能.1、提供画面列表菜单，画面循环显示，Si面放大缩小，画面打印，全屏功能。5、显示系统状态,比如安全天数等6、提供参数设置窗口,使用户可以对数据刷新时间等进行自由设置.2.3假定和约束根据研发部年度工作计划,本平台软件开发需要在08年10月31日甫完成代码编写和测试。3需求规定3.1功能需求1 .实时图去模块是SCADA系统的主控模块。负贡控制SCADA系统的运行，系统启动后料在实时图表软件中呈现接线图，通测图,遥信图，系统配置/通讯系统图等，用户点击画面索引,实时图表收件自动切换到用户选择的画面中.2 .实时反映遛测，遥脉做，通信状态。实时图去软件实时反映遥测，遥脓值，遥信状态，数据刷新频率根据用户设置，一般推荐3-5杪，遥信变为响应时间1.3 .提供操作界面使用户方便的完成遥捽,遥调,置数,挂牌,告警确认等捽制功能。点击菜In中的“控制台”，操作控制台将呈现，包含“打开指定画面”,“告警倘认”,“遥控”，“遥调”，“人工置数”，“挂牌”等功能。选择“通控”/“选调”后，图面进入等待遥控/遥调状态，点击需要控制的开关或刀刚进行相应操作，操作完毕后再次点击“遥控”/“遥调”,画而退出遥控/遥局状态.点击“告警确认”，将把告警窗门中的没将被确认的告警信息确认掉.点击“人工置数”，画面进入等待置数状态，点击衙要人工修改的开关或者刀闸，进行相应的操作，操作完成后再次点击“人工置数二亘面退出“人工置数”状态。4 .提供画面列表菜垠，画面地环显示，目面放大缩小，画面打印，全屏功能.提供画面列表，用户可以根据画面组或百面ID号门接打开需要的画面。如果选择了"画面循环”画面在定时循环当前组的所有画面,5 .显示系统状态，比如安全天数等，在实时图非上可以动态显示系统伯忠，安全天数，系统频率，总无功等等.6 .提供参数设置窗口.使用户可以对数据刷新时间等进行自由设置.提供参数设置窗11.使用户可以对数掘刷新时间,数据闪烁时间,画面切换周期，遥控反校时间，遥控悚作彳j效时间等进行自由设置，3.2性能需求系统可用率：系统MTBF：CP1.i负荷率：遥测埴精度:电度最精度:遥信IE确率：遥控、遥调正确率:99.98%30000小时<25优于0.5%优于1%£99.9100%8.后台自动检测打印机是否故障.当打印机出现故障时，停止向打印机输送数据，但程序然能保持活动状态，而当打印机饯友工作时，继续向打印机输送数据尽情减少内存泄程询而向晌应时间:<2秒10 .双眼务器切换时间10秒11 .通信变位刷新时间:<1秒12 .事故推画面时间小于：1眇13 3接口需求新版本SRV.exe.C1.ient.exeDI1.dII新版本数据库。名称:XtrcmcT1.kit2.0头文件：XTIbo1.Kit.h1.ib文件：XT2(XWI.ib.1.ibD1.1.文件：XT2(KX)1.ib.d1.1.
