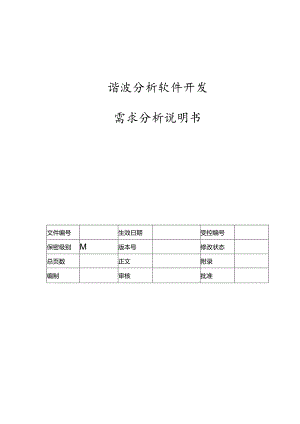

电力监控系统谐波分析软件需求说明书-V1.00.docx

谐波分析软件开发需求分析说明书文件编号生效日期受控编号保密级别M版本号修改状态总页数正文附录编制审核批准变更日志编号版本修改内容修改人修改日期11.0草案1引音，1.1 编写目的1.2 背景1.3 定义41.4参考资料52任务播述2.1 目标52.2 黄定和约束63需求规定3.1 功能需求63.2 性能需求63.3 接口儒求61引言1.1 编写目的本文档是针对叫J-900D配电踪令自动化系统中专门针对于配电系统的谐波分析功能的需求进行详细分析和讨论后得出的需求分析说明书，旨在明确谐波分析软件的功能需求“通过本高求分析说明书，可以了好到谐波分析软件的开发背景、建设要求、功能需求等.本文档面向的读者是：配电自动化系统谐波分析软件开发人员。1.2 背景软件名称：通讯监视软件.本软件的开发需求由研发部SCADA平介软件组提出,由蚊件组实现开发,由开发部软件组和开发部涎试组共同完成测试任芬.1.3 定义下表列出本报告中专门术语的定义、英文缩写词的反词组和意义、项目组内达成一致意见的专用词汇，同时第承全部的先前过程中定义过的词汇.司汇名称SCADA词汇含义备注SupervisoryContro1.AndDataAcquisition监视控制与数据聚集谐波（分量）对周期性交流豉进行付立叶级数分耨,得到频率为基波频率大于I整数倍的分量谐波次数谐波频率与基波频率的整数比，谐波含”电波或电从周期性交流量中求去基浓分量后所得的Jib流）谐波含有率周期性交流盘中含有的第h次谐波分7的方均根值与基波分Ia的方均根位之比（用百分数及示）.第h次谐波电不含有率以HRUh衣示，第h次谐波电源含有率以HR1.h我东总谐波或变率周期性交流及中的谐波含Ja的方均根依。其基波分fit的方均根值之比（用百分数去示）.电压总谐波映受率以THDu衣示,电流总谐波雨变率以THDi表示1.4 参考资料号赍料名称说明1GB/T14549-1993电能质St公用电网谐波2£电力系统离次谐波3许克明等编著3M谐波抑制和无功功率补偿王兆安等编著2任务概述2.1 目标谐波存在于电力系统很多年了，但是，近年来这个同册因为同时出现的两种趋势而变将更加重要.这两种趋势为：电力公M为改善功率因数而大Ift增加使用电容器组：工业界为提高系统的可靠性和效率而广泛采用电力电子变流器.由于高功率因数运行可以降低设备所制的额定值和戏跖损耗以及电压降落，从而减少对电压调N设备的需求，电力公司对高功率因数状态运行的越来越关注.而谐波研究的主要目的是计算推线谐波电压、支路清波电流、电压和电流.的总谐波畸变率，以及找出谐波含M超标的谐波次数，提高系统运行功率因数，提高用电效率.WQJ-SWO1.）汽电绥合自动化系统主要应用于I1.OKV及以下配电系统中，在这一电压等级的电力用户中，有许多含有各类有大功率电机负我的工矿企业，他们对于功率因数，对于谐波的各项指标都十分关注我公司的100V网络电力仪表WQJ8692就能鲂实现电压和电流的231次谐波的计算分析.为了满足WQJ-9001）M电综合自动化系蜕目标用户的实际使用制求，同时也是为了体现口QJTKK）D配电综合自动化系统面向配电系统终端用户的特点，有必要开发一个独立的后台系统子板块.配合三QJ8692装置,实现用电网络中谐波的图形化展示.本软件开发的目标为：实现后台中预设线路的谐波曲城的展示和各次谐波含行率的实时监视。2.2 假定和约束根据研发制年度工作计划,本平台软件开发衢要在08年12月01日前完成代码编写和测试。3需求规定3.1 功能需求通讯监视程序主要应具备以下功能：（1）能鲂实时显示谐波测量点电Hi和电流的基波和各次谐波台有率、电J长和电流的总谐波的变率、谐波次数等谐波数据.（2）能够实时展示出具有谐波分量的电压或电流在一个周波内的曲线图.（3）能够与*QJ8692装置遹讯,读取相应的IIQJ8692装置采集的数据.经过计算算出各类谐波数据，（4）提供一系列方使用户查看的功能。（5）界面友好，方便操作,界面风格与整个帕J-SWo1.）配电综合自动化系统统一.3.2 性能需求（1）系统可用率：99.98%.（2系统WBF；30000小时.（3） CP1.负荷率：5%.（4尽显减少内存泄露.3.3 接口需求（1）新版本数据库"（2）新版本UQJDI1.d1.1.(3)新版本QQJSrv.exe.(QWQJ8692网络电力仪表、通讯协议、说明书。
