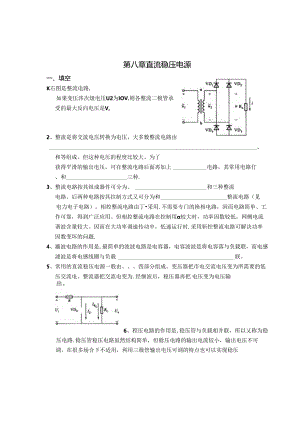

第八章直流稳压电源一、填空K右图是整流电路,如果变压涔次级电压U2为IOV.则各整流二极管承受的最大反向电压是V,2、整流是将交流电压转换为电压，大多数整流电路由、和等组成。但这种电压的程度比较大。为了获得平滑的输出电压，可在整流电路后面再加上电路，其常用电路仃、和三种.3、整流电路按其组成器件可分为、和三种整流电路。后两种电路按其拄制方式又可分为和整流电路（见电力电子电路）。相控整流电路由丁采用.不需耍专门的换相电路，因而电路简单、工作可靠，得到广泛应用。但相控整流电路在控制用较大时，功率因数较低，网侧电流谐波含量较大。因而在大功率调速传动中，低速运行时.采用斩控整流电路可解决功率因数变坏的问题.4、漉波电路的作用是,最简单的波波电路是电容器，电容波波是将电容落与负载联，而电感滤波是将电感线圈与负载联。5、常用的直流稳压电源一般由、四部分组成。变压器把市电交流电压变为所需要的低压交流电。整流器把交流电变为.经惬波后，稳压器再把电压变为电压输6、程压电路的作用是,稳压管与负载相并联，所以乂称为稳压电路.稔压管稳压电路虽然结构简单，但稔压电路的输出电流较小，输出电压不可调，在很多场合下不适用，利用三极管输出电压可调的特点也可以实现稳压的目的。利用三极管输出电压可调的特点所组成的稳压电源，因三极管与负载相串联，所以，乂称为稳压电源。用族型稳压电源可实现输出电压可调的目的。上图为并联型稳压电路请籽稳压管正确接入该电路7、图示是电路，W7805是元件，该电路的输出电压是伏.8、在单相桥式整流电路中，若有个二极管断路，电路会出现现象,若有一个二极管短路，电路会出现现象。假若有一个二极管反接出现情况，如果输出端短路，又会出现问题，9、如图所示的稳压管并联型稳压电路若限流电阻R=O,电路会出现,电阻涔R在电路中起作用：如果稳压管DZ的极性接反了，会出现问胭，二、问答与计算1、某电阻性负我需12V直流电压和3A的宜潦电流，现采用单相半波整流电路，试选用整流二极管，并画出电路图。2、设计一个桥式整流滤波电路，要求输出电压U°=20V,输出电流1.=600mA,交流电源电压为22OV,50HZ,并求U。的大小和极性。标出每个电容器上的电压和二极管承受的最高反向电压,4、图示为和压管稳汽电路。当稳层管的电流I/所示的变化范困为540mA时，问R1.的变化范围为多少？5、在卜.图电路中,如果二极管D1.的正负极接反,会出现什么现彖？如果D1.开路,乂会出现什么现象？6、带滤波器的桥式整流电路如卜图所示，U=20V,现在用直流电压表测量R1.端电压U。，出现下列儿种情况，试分析哪些是合理的？哪些发生了故障,并指明原因。(I)U0=28V(2)U=1.8V(3)U0=24V(4)Uo=9V三、知识链接与拓展请设计串联型直流稳压电源，写出设说思路，画出框图及电路图：并说明元件参数的选择计算公式。第九章数字电路基础一、填空1、将十进制数(56)K)转换为二进制数为,并写出它的842IBCD码为.2、符二进制数(I1.o1.101D2转换为十进制数为3、逻辑代数中的三种基本运算是.，4、由三个开关并联起来控制一个电灯时，电灯亮与不亮同三个开关的闭合或断开之间的对应关系属于的逻辑关系。5、“或非门”的逻辑功能是：输入湍全是低电平时，输出端；只要输入端有一个高电平，输出端即为。数字集成门电路，目前生产最多应用最普通的门电路是。6、写出如下图波形表示的逻辑关系为F=。AJ1.n_B-1IrU7、设输入变量:A、B、C,判别三个变量中有奇数个1时，函数F=I,否则F=O,实现它的异或表达式为F=,8、如图所示其值表中所表达的逻辑关系是ABP0010111011109、钟控RS触发器的特征方程为，约束条件为o10、边沿JK触发器的特征方程为Q触发器要使Q"T=Q",则输入D=_。IK主从RS触发器是一种能防止现象的实用触发据。12、与非门构成的电本RS触发器中,S=丽=1时,其输出状态是。13、电路如下图所示，CP时钟的嫌率为2KHZ,则输出端Q的频率为CP14、主从RS触发器是一种能防止现象的实用触发器。15、与非门构成的基本RS触发罂中，S=0,=1.H,其输出状态是.16、555集成电路.改变电压控制端（引脚5）的电压可改变。555定时电路R端的作用是.二、分析与解答1、已知各门电路的输入信号波形如图所示，清画出其输出波形。11TTU-1.“与非T2、分析下图组合逻辑电路的功能。B3、由或非门组成的基本RS触发器和输入端R、S的波形如图所示，试画出Q和Q波形。4、若已如同步RS触发器的输入信号波形如图所示，试画出输出端Q和。的波形1>1234opI|_|"1.-1.-I5、在边沿JK触发器中，已知J,K,CP波形如图所示，试画出Q的波形。设触发器的初态为OoCP6、555定时电路的组成？画出其逻辑电路图及逻辑符号并分析其工作馀理。三、知板链接与拓展组合逻辑电路的设计题H：1、试设计交通信号灯故障检测电路：交通信号灯正常情况3红灯亮一快车，黄灯亮一准备，绿灯亮一通行。如果灯都不亮或全亮或两个同时亮，都是故障。2、两地控制一个照明灯电路设计。第十章基本数字部件一、填空Kn个输入端的二进制译码器，共有个输出.2、64个字符编码，至少需要位二进制数。，存放3、寄存器用的记忆部件是,每个触发罂只能存数码的方式有和:寄存器常分为和。4、移位寄存罂按移位方向分为和寄存器。5、译码器电路,实现对输入变量，给出个输出信号的功能，每个输出信号对应输入变量的一个最小项，是否需要译码,通常可以用一或几个控制信号加以控制。洋码器多用于处理从多个互斥信号中选择其的场合.6、计数器按工作方式分为和：计数器按进位方式分为和。7、半导体发光数码管由个条状的发光二极管组成。七段式数码管可显示个位数字.8、欲计0、I、2、3、4、5、6,7这几个数,采用同步二进制计数器，若设计合理,最少需用个触发器。9、四位同步二进制减法计数器的初态为QaQiQiQ尸OIO1.经过7个CP脉冲作用后，它的状态为QiQiQiQo=。10、用二进制异步计数器从。计数到十进制数186,则最少需要触发器。11、用8和12个触发器的异步二进制计数器,它们分别各有和状态。12、状态转换图如下所示，则表示_j000>11111tOO1.÷-oo«-oi二、分析解答1、七段显示译码器框图如卜图所示，要显示数'abcdfgV"J1.i1.1.IIIfgb1.七段显示译码器ICEC1.IIIABCD业制计数器，0101IW-100r4*4',则译码器输出ag应为什么？2、设计一个三位二进制同步递增计数器。3、如图所示的电路.试分析其功能。4、如下图是由D触发器组成的异步二进制加法计数器，试简述其原理。5、如卜.图是一个三位移位寄存器，成说明它的工作原理。FF3FF2FF1.I1.OCPR三、知识链接与拓展K设计数字钟的原理电路。2、利用555集成定时器设计一个简易的触摸开关。
