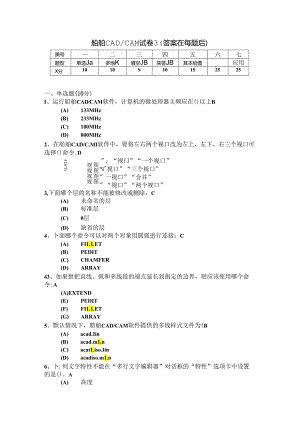

船舶CAD/CAM试卷3(答案在每题后)黑号二三四五六七题型单选Ja多地K填空JB简答JB其本给图应用X分1010S10152525一、单选题(10分)I、运行船舶CADCM软件，计算机的微处理器主频应在()以上B(A) 133MHz(B) 233MHz(C) 100MHz(D) 800MHz2、在船舶CAD/C.MI软件中，要将左右两个视口改为左上、左下、右三个视口可选择()命令.DABCD图图图图视视视视”；“视门”“一个视口”"i"视口”“三个视口”一视口”“合并”“视口”“两个视口”3,下面哪个层的名称不能被修改或删除：C(A) 未命名的层(B) 标准层(C) 0层(D) 缺省的层4、卜面哪个命令可以对两个对象用圆弧进行连接：C(A) FI1.1.ET(B) PEDIT(C) CHAMFER(D) ARRAY43、如果想把直线、弧和多线段的端点延长到指定的边界，则应该使用哪个命令:A()EXTEND(E) PEDIT(F) FI1.1.ET(G) ARRAY5、默认情况下，脂舶CAD/CAM软件提供的多线样式文件为(B(A) acad.Iin(B) acad.m1.n(C) acat1.iso.Iin(D) acadiso.m1.n6、卜.列文字特性不能在“多行文字编辑器”对话框的“特性”选项卡中设置的是()。A(A) 高度(B) 宽度(C) 旋转角度(D) 样式7、如果在个线性标注数值前面添加直径符号，则应用哪个命令：A(A) %C(B) %0(C) %D(D) %8、如果要删除一个无用块，使用下面哪个命令：A()PURGE(B) DE1.ETE(C) ESC(D) UPDATE9、以下哪个不能在“工具”I“自定义”中定义：B(A) 菜单(B) 状态栏(C) 工具栏(D) 键就10、在一个视图中,一次最多可创建个视口。C(A) 2(B) 3(C) 4(D) 5二、多选反(10分)1.船舶CAD/CAM软件对话框的“打开图形”选项卡用于打开已有图形,在该选项卡”的选择开始方式“下拉列表框中有以下几个选用i：.ABCD(A) 最近使用的文件(B) 历史记录(按日期)(C) 历史记录(按文件名)(D) 历史记录(按位置)2、高级究制主要可分为下面哪儿类：ACD(A) 夹点史制(B) 连续复制(C) 利用剪贴坂身制(D) 粘贴对象3,绘制一个线性尺寸标注，必须：OABC(A) 确定尺寸线的位置(B) 确定第二条尺寸界线的原点(C) 确定第一条尺寸界限的原点(D) 确定箭头的方向4、电子打印：ACD（A） 无需真实的打印机（B） 无需打印驱动程序（C） 无需纸张等传统打印介质（D） 具有很好的保密性5、在船舶CAD/CAM软件中，可以创建打断的对象有圆、直线、射线和以下哪几种对象：ABCD（A） 圆弧（B） 构造线（C） 样条曲线（D） 多段线三、填空（5分）K多线命令可以绘相互（平行人不同（线形八（颜色）、（距离）的直线。2、样条曲线命令是根据曲线通过的已知点和（首尾点的切线方向）,绘出光滑曲线，在船体制图中可以绘（型）线。3、多段线命令不仅可以绘直线,还可以绘（【网弧）.而I1.可以绘不同（线宽）的图形。4、在屏幕上确定交叉窗口的方法是（从右上角向左下角拖动鼠标）,5、使用（X1.inne）命令能够圾快捷方便地做出两个线段相交的角平分线。四、简答题（10分）1、指出用什么命令可以最方便和快捷的由图1绘出图2答：使用STRENTCH命令2、如果已经设置了1唱米这一线宽，但是绘出的图形外观上仍为细线，可能是什么原因？如何解决？答：是由于显示控制没有打开，可以通过1.INESEIGHT命令解决3、试举出4种选择图形对象的方法答："i.直接拾取ii. 窗口方式iii. 全部选择方式iv. 最后方式4、在不重新绘的情况下，要改变尺寸标注的大小,通常怎样做？答：使用尺寸标注样式命令Dimsty1.e或新修改尺寸标注文字大小五、基本绘图题(15分)3、将长度和角度精度设置为小数点后三位，绘制以下图形,图形面积？（八）A、28038.302B、28937.302C.27032.302D、29034.30213、将长度和角度精度设置为小数点后三位，绘制以卜图形，AB长？(B)A、113.448B.123.448C、143.448D、223.44823.将长度和角度精度设置为小数点后三位，绘制以下图形，AB长：(C)A,160.586B、155.776C、165.386D、169.35633.将长度和角度精度设置为小数点后三位，绘制以下图形，AB长度为：（B）,127.552B、102,552C、115.552D、207.552六、根据如下图形除出相应的图形.（25分）I、纵骨穿越孔1七、应用题（在实验室DH-SHM系统上完成）（25分）1、编制某船70#肋位上的肋板源程序。图1某船70#助位上的助板图该零件外周线可由宏语句M1.描述，内孔可由宏语句M1描述.编制的零件源程序如F：PRT1,2,I1.1A.35CAI.I./M1,175,2309,6250,50,75,100C1.1.M41,114,114,89,2609,68,300,1,300STOP通过调用M1.,生成肋号为70.然后通过调用M41,生成三个半径为114,114,89,上口距离S68为300,下口距离曲线F1.为300的三角形内孔.这里，S68,E1.是调用M1.后，系统生成的上门线直线元和肋骨线曲线元.2、编制某船纵向零件的零件源程序（在实验室DH-SHH系统上完成）图2纵向零件图答案：该零件上口，卜.口各有6个流水孔，可用循环语句描述.两个内孔可用基本图形1来描述.由于该零件下口线是结构线1108,所以座标系这样确定：X轴为基线，y轴通过起始肋号123*.下面是编制的零件源程序.PRT2,2,16",2FJGX/3,1108,2,123,150,130,0P96,P97.SSD/4,1,1200,1SPSD/5,96,1,9OSS/6,97,1,90QT1.i1/1,1950,750,735,485,0QT1.I1/2,3587.5,760,900,220170,0START/96被省略了.D0/1,450,850,1113,1475,2400,2800QTU2X,B1,75,3QTU7/3,S6,75/S4,50宜代曲.D0/1,2700,2500,1450,1138,750,550水孔.QTU2X,B1.,50,S4QTU7S4,S5省略.Q1.P/96STOP调出1108结构线，作为F3,端点定义上口直线S4.定义端线S5,S6.采用连写格式.开设类型为1的内孔.开设类型为2的内孔.以P96为外周线起始点.走向为1,用循环语句开设6个流水孔.语句中曲线编号填S6,S4,表示以用循环语句在上口线上开设6个流定义到S4与S5的交点处,R为0,回到起始点,外周线定义封闭.结束.在上面这个源程序中，多次在应出现曲线编号的地方不填曲线编号，而填直线元名S4,S5,或S6,这叫作以直代曲.不但可以以直线代替曲线，还可以以圆弧代替曲线.系统规定，在所有的语句中，凡是作为已知曲线编号的参数,可以是曲线编号，也可以是直线元名Si,还可以是圆弧元素Ci（Ci前有负号时，取下半圆为曲线，反之取上半圆为曲线.3、编制某船20#-29#肋位上组合肋板零件321的零件源程序（在实验室DH-SHM系统上完成）。件源程序如下：SUB1,AI,2PRT1,2,10,A,2FRR3,A2SSD/4,2,3116,4PXY/2,3116,1200PJGX/3,1250/4,1301PSF/5,4,3PPPMW6,2,5.1,1START/2QTU2/P,6,250,S4QTU7/S4,3,75Q1.fP3,4Q1.P/3/2ENDCA1.1./1,3,120CA1.1./1,5,121图3组合助板零图答案：这10个零件是同类型的，应采用调用子程序的方式进行描述.编制的零子程序1的说明开始.有两个子程序变量.定义零件属性,其中件号为变量.调出肋号为A2的助骨线,定义为F3.定义端线S4.生成角点P2.定义结构线1250,1301在当前勋位上的截点PXP1.通过S4与F3相交,得交点P5.取以P2,P5为端点的线段的中点P6.以P2为图形起始点,走向为缺省值I.定义半恻孔,定位点为P6.定义基本图形7定义曲线段.定义两直线段.图形封闭.子程序结束.以上描述了个抽象的典型零件.调用子程序1,生成120#肋号上的零件3.调用子程序1,生成121#肋号上的零件5.CA1.1./1,21,129调用了程序1.生成129#肋号上的零件21.STOP源程序结束.
