质保部1000KV题--绝缘部分.docx

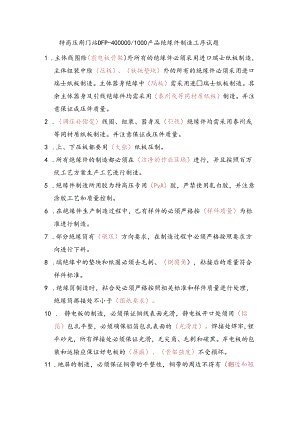

特高压荆门站DFP-400000/1000产品绝缘件制造工序试题1 .主体线图除（密电板骨架）外所有的绝缘件必须采用进口瑞士纸板制造，主体组装中除（压板）、（铁扼垫块）外的所有的绝缘件必须采用进口瑞士纸板制造。主体器身绝缘中（隔板）需采用进瑞士纸板制造。其余主体器身及引线绝缘件均需采用（泰州或等同材质纸板）制造。并注意保证成压件质量。2 .（调压补偿变）线圈、组装、器身及（引线）绝缘件均需采用泰州或等同材质纸板制造。并注意保证成压件质量。3 .上、下压板都要用（大张）纸板压制。4 .所有绝缘件的制造都必须在（洁净的作业区域）进行，并且按照百万伏工艺方案生产工艺进行制造。5 .绝缘件制造所用胶为特高压专用（PvA）胶，严禁使用乳白胶，并注意涂胶工艺和质量控制。6 .在绝缘件生产制造过程中，巳有样件的必须严格按（样件质量）为标准进行制造。7 .部分绝缘筒有（碾压）方向要求，在制造过程中必须严格按照要求方向进行下料。8 .端绝缘中的垫块和纸圈必须去毛刺、（倒圆角），粘接后的质量符合样件标准。9 .绝缘筒制造时，粘合处必须严格按照相关标准和样件质量进行处理，绝缘筒搭接处不小于（图纸要求）。10 .静电板的制造，必须保证铜线表面光滑，静电板开口处须用（铝箔）包扎平整，必须确保铝箔包扎表面的（光滑度）。焊接处焊牢,锂平砂光，所有焊接处必须保证光滑，无尖角、毛剌和碳黑。岸电板的包装和运输应保证好电板的（屏蔽）、（骨架强度）不受损坏。11 .地屏的制造，必须保证铜带的平整性，铜带的周边不得有（翻边和翘起）的现象。铜带的焊接也必须保证光滑，无尖角、毛刺。12 .所有绝缘件必须有（合格证）方能进入下一个工序操作。二、问答题：（每题20分）1、简述绝缘件制造中必须注意的关键点。a、 严格控制绝缘件材质；b、 严格按照图纸尺寸制作；c、 按照有关工艺标准，控制绝缘件的质量和表面光滑度：d、 注意作业环境和过程控制，注意防污、防尘，避免金属颗粒遗留在绝缘件中。（可以有自己的扩展）2、简述绝缘件粘接需要注意的事项。a、 必须使用特高压专用PVA胶；b、 涂胶雷均匀，不得有漆瘤和气泡存在；c、 粘接应牢固，符合样件标准；d、 保证清洁度，防止灰尘、异物混入到拈接件中；（可以有自己的扩展）质保部2010年8月20日
