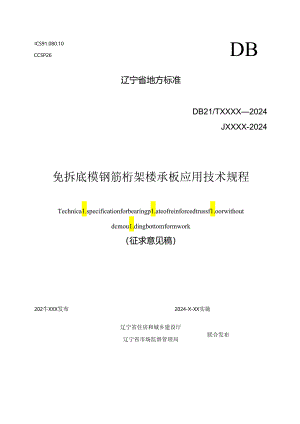

ICS91.080.10CCSP26DB辽宁省地方标准DB21/TXXXX2024JXXXX-2024免拆底模钢筋桁架楼承板应用技术规程Technica1.specificationforbearingp1.ateofreinforcedtrussf1.oorwithoutdcmou1.dingbottomformwork（征求意见稿）202牛XXX发布2024-X-XX实施辽宁省住房和城乡建设厅辽宁省市场监督管理局联合发布Contents1 Genera1.provisionsI2 Termsandsymbo1.s22.1 Terms22.2 Symbo1.s23 Basicrequirements44 Productsandmateria1.s54.1 Stee1.trussf1.oors1.aboffreebottomdie54.2 Concrete64.3 SIeeItr晔64.4 Bottommo1.d64.5 Dedicatedconnectors75 Design85.1 Genera1.requirements85.2 Ca1.cu1.ationofconstructionphaseandusephase86 Detai1.ingrequirements106.1 Requirententsfortrussbars1()6.2 Connectorstructure117 Production,(11nsportationandstacking137.1 Production137.2 Transportationandstacking137.3 Qua1.ityinspection148 Insta1.1.ation169 Acceptanceofworks18Exp1.anationofwordinginthisstandard201.istofquotedstandards21Exp1.anationofprovisions221.0为规程免拆底模钢筋桁架楼承板在工程建设中的应用.做到安全适用、技术先进、经济合理，确保质量，制定本规程。1.0.2本规程适用于工业与民用建筑（包括构筑物）中免拆底模钢筋桁架楼承板的设计、生产、施工及脸收。1.0.3免拆底模钢筋桁架楼承板的设计、生产、施工及验收，除应符合本规程外,尚应符合现行国家及辽宁省有关标准的规定。2术语和符号2.1 术语2.1.1 免拆底模钢筋桁架楼承板StCd-barstrussdeck由钢筋桁架、免拆底模、专用连接件和钢筋连接成整体的组合承重板。2.1.2 底模deck可以承受承受混凝土楼板施工期间施工荷载及混凝土自更施工完成后不做拆除。2.1.3 钢筋桁架stee1.-barstruss上弦钢筋、卜.弦钢筋、腹杆钢筋通过电阻点焊连接形成的桁架。2.1.4 专用连接件specia1.connection用于钢筋桁架与底模的连接，包括弯钩、塑料扣件和螺栓等。2.1.5 钢筋stee1.bar楼板受力钢筋、构造钢筋。2.1.6 附加支座钢筋supportbars与钢筋桁架两端下弦筋搭接，深入到支座内的钢筋。2.1.7 钢筋桁架混凝土楼承板stee1.bartrussreinforcedconcretef1.oor在免拆底模钢筋桁架现浇混凝土楼承板中，一个方向上受力筋采用钢筋桁架，另一个方向上布理普通受力筋，钢筋桁架、楼板钢筋与混凝十共同承受荷载的楼板。2.2 符号2.2.1 材料力学性能B钢筋桁架截面的抗弯刚度：员-钢筋弹性模显：八一混殴土轴心抗乐强度设计值：)Jj一钢筋抗拉、抗压强度设计值：/。截面有效惯性矩。2.2.2 作用和作用效应M一楼板弯矩设计值：MIG楼板自重在计算截面产生的弯矩设计值：M2G除板自玳以外，其他永久荷载在计算截面产生的弯矩设计值：M2Q一可变荷载在计算被面产生的弯矩设计值；M一使用阶段在荷载标准组合下的弯矩标准值：S荷载效应设计值：SS楼承板在计算截面产生的荷载效应标准值：SC混凝十.自重在计算截面产生的荷载效应标准值：Sq一施工阶段可变荷载在计算威面产生的荷载效应标准值：。上下弦钢筋的应力：轴心受压构件稳定系数：Ac施工阶段按荷载效应的标准组合计.兑的免拆底模钢筋桁架楼承板挠度值：ZhGh一施工阶段按永久荷载效应的标准组合计算的免拆底模钢筋桁架楼承板挠度值：J1.GIi一施工阶段按永久荷载效应的标准组合计算的钢筋桁架组合楼板挠度值。2.2.3 几何参数加钢筋桁架上下弦钢筋的轴心距；尿钢筋桁架高度：/4一纵向受拉钢筋的搭接长度.X一混凝上受压区商度。3.0.1免拆底模钢筋桁架楼承板的材料除应符合本标准的要求外,尚应符合国家现行相关标准的有关规定及设计要求，且应具有产品合格证、质量保证拈及相关性能检测报告。3.0.2钢筋桁架混凝土楼板的设计使用年限应与主体结构相同3.0.3免拆底模钢筋桁架楼承板宜采用工厂自动化生产线方式生产，也可采用固定模台或手工方式生产。3.0.4免拆底模钢筋桁架楼承板生产前应制定生产方案。生产方案宜包括生产计划、生产工艺、生产顺序、质量与安全控制措施、成品保护、运输与堆放等内容。3.0.5免拆底模钢筋桁架楼承板在施工阶段间应有可靠支拄，支撑应按国家标准£建筑施工模板安全技术规范JGJ162的有关规定进行设计确定。3.0.6免拆底模钢筋桁架楼承板进行施工阶段的计算时，可采用弹性分析方法计算钢筋桁架和免拆底模的荷我效应.计算钢筋桁架时，应按桁架承担全部荷载计算：底模与钢筋桁架连接节点受力计算时，荷载应全部由底模承担。3.0.7钢筋桁架混履土楼板进行使用阶段计算时，钢筋桁架混凝土楼板可按普通现浇混凝土板的设计原则进行设计，应符合现行国家标准行昆凝十.结构设计规范GB5001()的有关规定，不考虑底模的作用。4产品和材料4.1 免拆底模钢筋桁架楼承板4.1.1 免拆底模钢筋桁架楼承板应由钢筋桁架、底模和扣件连接成整体的组合承重:板(图4.1.D。r.-I俯视图Zk2J侧视图侧视图图4.1.1免拆底模钢筋桁架楼承板4.1.2 免拆底模钢筋桁架楼承板可分为标准版和非标准板，其规格尺寸见表4.1.2,表4.1.2免拆底模钢筋桁架楼承板规格尺寸分类宽度(mm)长度(mm)厚度(mm)标准板1200I2-660010-20非标准600-1200I20066001.0-204.1.3免拆底模钢筋桁架楼承板的编号由名称、钢筋桁架间距、桁架筋规格、桁架舫高度、底模宽度和长度组成,见图4.1.3所示。表示底植宽度X长度表示钢筋桁架高度表示钢筋桁架规格表示钢筋桁架间距名称代号1.¾4.1.,3免拆底模钢筋桁架楼承板编号4.2 混凝土4.2.1 钢筋桁架混凝土楼板用混凝土宜采用预拌混凝土。4.2.2 钢筋桁架混凝上楼板用混凝土强度等级、力学性能和质量应符合现行国家标准心昆凝土结构设计规范BGB510和灯总凝土强度检验评定标准/GB/T5OIO7的规定。4.3 钢筋桁架4.3.1 钢筋桁架上弦、卜弦宜采用HRB400或CRB55O钢筋，亦可采用HRB500、CRB600H；腹杆宜采用HRB4或CPB55O钢筋：支座钢筋亢采用HPB300或HRB400钢®5.4.3.2 钢筋桁架中钢筋的材质与性能应符合现行国家标准E钢筋混凝土用钢GB1499.kGB1499.2和混凝土结构设计规范GB50010的有关规定.4.3.3 钢筋桁架的焊点受剪承载力应符合下列规定：1钢筋桁架腹杆钢筋与弦杆钢筋的焊点受剪承载力应符合表433的规定：2支座竖筋与支座横筋的焊点受剪承我力应满足支座竖筋受力耍求且不应小于6kN.表4.33钢筋桁架腹杆钢筋与弦杆钢筋的焊点受剪承载力腹杆钢筋宜径<mm>4.55.05.56.06.57.08.0单个焊点受剪承做力（kN）5.77.18.610.2>12.0>13.918.1.4.4底校4.4.1 免拆底模钢筋桁架楼承板底模材料可根据工程特点及需求选用纤维水泥板、铁晶板、钢板、铝合金板、竹木胶合板、水泥基底板或其它材质板。4.4.2 免拆底模宜采用纤维水泥板，其相关术语、材料及质址要求应符合现行行业标准纤维水泥平板JC/T412.I的有关规定。4.4.3 免拆底模若采用纤维水泥板时,性能应符合下列规定：1厚度不宜小于I2mrn,表观密度不宜大于2000kg11,饱水密度不宜大于22OOkgm,吸水率不宜大于40%：2物理性能应达到现行行业标准纤维水泥平板第I部分：无石棉纤维水2术语和符号2.1 术语2.1.1 免拆底模钢筋桁架楼承板StCd-barstrussdeck术语一节仅给出了本规范中专有的术语，其他术语与现行国家标准工程结构设计基本术语和通用符号GBJ1.21建筑结构设计术语和符号强GB"50083、£建筑结构设计可靠度统一标准GB50068,£建筑结构荷载规范GB50009、混凝土结构设计规范GB50010.g钢结构设计规范GB5I7等标准规范相同。免拆底模钢筋桁架楼承板是由钢筋网片、钢筋桁架、底模和扣件连接成整体的组合承重板。可实现工业化方式生产，且具有底模免拆除、一定跨度施工免支撑等特点。2.1.3 钢筋桁架stee1.-barstruss本规程中钢筋桁架为三维空间的焊接钢筋骨架，上、卜弦钢筋为连续平直钢筋，腹杆钢筋为连续弯折钢筋，横截面为倒V形。钢筋桁架构造可参照现行行业标准£钢筋混凝土用钢筋桁架YB"4262中弯脚和直脚形式的钢筋桁架.2.1.6 支座钢筋supportbars支座钢筋用于固定钢筋桁架端部和传递支座反力，般包括支座横筋和支座竖筋。3.0.1本条对免拆底模钢筋桁架楼承板的材料要求进行了规定.3.0.5免拆底模钢筋桁架楼承板施工期间的支撑对其安全和质量控制非常亚要，故做出本规定。3.0.6施工阶段，免拆底模钢筋桁架楼承板的受力模型：首先底模承担全部荷载,再经底模与钢筋桁架的连接点，将荷我全部传给钢筋桁架，由钢筋桁架再将荷载传到两端支撑上，因此钢筋桁架与底模分别承担全部荷载进行验算。3.0.7使用阶段，钢筋桁架通过粘结力与混凝土共同工作，钢筋桁架上、下弦杆的作用如同普通钢筋混凝土楼板上、卜配置的钢筋一样。由于底模肋高很小，与混凝土之间几乎没有粘结力，且强度不及混凝土，因此不考虑底模的作用.4产品和材料4.2 混凝土4.2.1 钢筋桁架混凝土楼板用混凝土宜采用预拌混凝土。4.2.2 钢筋桁架混凝土楼板用混凝土强度等级、力学性能和J贞量应符合现行国家标准混凝土结构设计规范GB50010和混凝土强度检验评定标准GB“50107的规定。4.3 钢筋桁架4.3.1 钢筋桁架上、卜弦钢筋为受力钢筋，工程应用中应优先采用与板受力钢筋相同的型号。腹杆钢筋仅在施工阶段受力，不参与钢筋桁架混凝土板使用阶段的受力，可采用冷拔光面钢筋CPB55O。4.3.3 钢筋桁架中各焊点受剪承载力应满足各杆件可充分发挥承载力的要求。本条参照现行行业标准£免拆
