【干货】劣质粉煤灰对混凝土性能的影响.docx

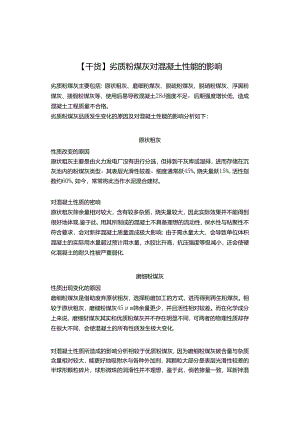

【干货】劣质粉煤灰对混凝土性能的影响劣质粉煤灰主要包括：原状粗灰、磨细粉煤灰、脱硫粉煤灰、脱硝粉煤灰、浮黑粉煤灰、搂假粉煤灰等，使用后易导致混凝土28d强度不足，后期强度增长低，造成混凝土工程质量不合格。劣质粉煤灰品质发生变化的原因及对混凝土性能的影响分析如下：原状粗灰性质改变的原因原状粗灰主要是由火力发电厂没有进行分选，但排到干灰库或湿排，进而存储在沉灰池内的粉煤灰类型，其表层光滑性较差，细度通常跃45%,烧失量跃15%,活性指数约60%,如今，常常将此当作水泥混合建材。对混凝土性质的密响原状粗灰筛余量相对较大，含有较多杂质，烧失量较大，因此实际效果并不能得到很好地体现.鉴于此，用其所制成的混凝土不具备理想的流动性，保水性与粘聚性不符合要求，会对新拌混凝土质量造成极大影响；由于需水量太大，会导致单位体积混凝土的实际用水量超过预计用水量，水胶比升高，抗压强度等级减小，还会使硬化混凝土的耐久性被严重弱化.磨细粉煤灰性质出现变化的原因磨细粉煤灰是借助废弃原状粗灰，选择粉磨加工的方式，进而得到再生粉煤灰。相较于原状粗灰，磨细粉煤灰45m筛余量更少，并且活性相对较差。而在化学成分上来说，磨细豺煤灰其实和优质粉煤灰并不存在明显不同，可两者的物理性质却存在很大不同，会使混凝土的所有性质发生极大变化.对混凝土性质所造成的影响分析相较于优质粉煤灰，因为磨细粉煤灰碳含量与杂质含量相对较大，能更好地吸附水与各种外加剂，其颗粒大部分是表层光滑性较差的半球形颗粒碎片，球形微珠的润滑性并不理想，鉴于此，倘若掺量一致，耳新拌混凝土的流动性能还是会相对较低，经时会存在非常严重的损耗，进而严重影响混凝土灌筑施工。脱硫粉煤灰性质出现变化的原因关键性的原因其实就是因为脱硫技术所导致的.对混投土性质所造成的影响脱疏粉煤灰的关键成分是亚硫酸钙，能缓凝水泥，因此会影响混凝土的凝结时间，加大混凝土凝结的难度.脱硝粉煤灰品质被改变的原因脱硝环节结束后，剩下的脱硝剂形成的NH4由于粉煤灰颗粒的存在，会被吸附至空腔中，若环境中的水分相对较多,NH4和CO2会产生反应，产物是(NH4)2CO3,碳酸钙会继续反应，产物是NH4HCO3.而在36条件下，就会进行分解反应，产物是NH3、CO2与H20,氨气味就是这样形成的.对混潦土性质所造成的影响假若选择脱硝粉煤灰进行混凝土制备，拌合物表层常常会出现丰富的气泡，并且氨(气味也会出现.若把不同电厂的脱硝粉煤灰，依照10%.20%、30%与40%的比例加入到水泥里，就会使水泥凝结时间增加，早期强度等级减小，并会由于粉煤灰搂量增多，出现显著的强化现象。浮黑粉煤灰性质出现改变的原因火力电厂要想使燃煤技术得到改善，在燃煤时加入柴油或其他油性物体当成是助燃剂.但这些助燃剂并不能彻底进行燃烧，因此就会在粉煤灰内出现残留，这也就是浮黑粉煤灰.对混潦土性质所造成的影晌假若选择浮黑粉煤灰进行混凝土制作，拌合物表层会出现很多黑色油状物，硬化环节结束后，混凝土构件表层会产生不规则黑斑，进而使构件外观出现很大的缺陷。在构件抹灰或装饰板块粘贴的过程中，甚至会使砂浆和基层、砂浆和板块粘结效果不理想。掺假粉煤灰品质被改变的原因粉煤灰厂商为提升经济效益，在罐车上部安设满足质量条件的粉煤灰，罐车中、底部装入质量相对较差的粉煤灰；此外，在燃煤电厂采购粉煤灰之后，能添加石灰石、煤渣、炉渣等，不断磨细，最终以优质粉煤灰的形式卖出。对混凝土性质所造成的影响揍假粉煤灰因为成分非常多，并且混合均匀性非常差，对新拌混凝土性质所造成的影晌程度非常不稳定，就会导致新拌混凝土质量的管控工作非常困难，评估硬化混凝土性能的工作也非常难开展。
