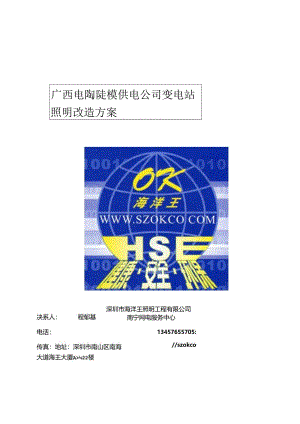

广西电陶陡模供电公司变电站照明改造方案深圳市海洋王照明工程有限公司南宁网电服务中心13457655705:/szokco决系人：程郁基电话：传真：地址：深圳市南山区南海大道海王大厦A>22楼引a2一、各变电站照明现状分析2二、变电站照明改造方案3一改造设计总则3（二）改造设计依据3三改造设计方案5三、两江35KV变电站照明改造设计方案7（-本次改造范附7（二）灯具选型7三灯具布置及安装说明8（W）照度计算9）费用预算IO（六经济性能对比分析IO四、南边山35KV变电站照明改造设计方案13-灯具选型13二灯具布二及安装说明13（）照度计算13（四）费用预算14（五锂济性能对比分析14五、茶洞、六墉35KV变电站照明改造15-灯具选型15六、两江南边山西茶洞此六塘35KV照明改造费用合计20七、服务及承诺20八、变电站照明设备及设施检杳与维护记录21引言变电站内优良的照明是保障刚好发觉变电站各设备缺陷、消退事故隐患、提高检修效率的有效捷径。变电站内照明的要求是灯光亮度荏，光线匀称、无眩光：照明场地没有死角，便利对设备的检修：光源寿命长，维护量小；室外灯防水、防腐及防锈：安装位置应便于检修，削减高空作业。事故照明可采纳蓄电池直流供电或通过逆变器沟通供电，宜兼做正常照明.一、各变电站照明现状分析临桂供电公司变电站各户外站照明始终沿用投产初期运用的传统照明方式，本公司现场勘察了两江35kV变电站、南边山35kV变电站、茶洞35KV变电站及六塘35kV变电站，发觉存在以下几点问题：(0整体照光明度比较暗站内布置灯具较多但布置不合理，全场的总体照光明度不志向，有许多明显的阴影死角，现有照度值与国家标准相差太远，已严竣影响变电站正常巡察、检修工作，不利于平安生产。(2)灯具布有平安隐患灯具干腌安装在铁架或者高楼顶上，没有得到爱护，而且采纳的一般灯具没有放水防尘、防腐防锈的功能，在雨雪或高温潮湿的环境下，灯具严陵生锈目前已经有半的灯具不亮，造成了很大的平安隐患。(3)耗能大，不节能运用的灯具数址多，外场灯具基本上都为4(M)W,现在已经严蛟老化，发光效率低，功率因数小，反光效率低，灯具损坏严竣，因此大大加大了变电站的照明费用。(4)防水、防晒实力差站内灯具均为建站初期的产品，无防水胶圈，甚至部分灯具透亮件早已破损，下雨或曝晒时无防水、防晒实力，故光源损坏。(5)耐腐防楼实力差站内灯具生锈严峻，灯盖、灯具支架、整潦器外壳均已生锈，部分灯具因为生锈而无法修理，个别灯具因为生锈整体烂掉了，存在很大的平安除患。(6)防风实力差站内灯具支架生锈严峻，不能受力，防风实力差，简单造成平安事故！(7)防眩实力差站内灯具均为老灯具，没有防眩实力，工作人m感觉刺眼.损伤视力，简单引起疲惫，造成误操作，不利于平安生产。(8)无倍后服务站内灯具为施供方承包购买，由承包商供应的灯具无铭牌，无生产厂家和生产日期，更加无法供应售后服务，全部问题都是有站内工作人员自行处理，大大增加了相关人员的维护工作见和后期成本.(9)不适合将来发展需求今后的变电站均为无人看管变电站,全部实行监控化管理,假如站内灯光效果差，将难以满意将来在变电站加装摄像头时比照明灯光的需求。二、变电站照明改造方案1、改造设计总则1.1 电网平安稳定是电力企业赖以生存和发展的基础，电网平安风险仍旧是企业面临的最大风险。1.2 该方案参照南网d平安生产风险管理体系中的“照明与能见度测量、评估与配置”程序的相关要求，以及南网公司变电站的标准化改进比照明的相关规定。1.3 本公司运用r深圳市海洋王照明有限公司产品设计与制作该方案，为海南电网公司东方供电局各变电站的标准化改进工程供应可行性的参考和合理化规划依据。2、改造设计依据2.1 规划性弓I用文件。平安生产风险管理体系4.4章照明与能见度风险点限制G建筑照明设计标准(IB5(X)34-2(XM全文G火力发电厂和变电站照明设计技术规定SDGJ56-I983全文中国南方电网仃限员任公司变电站安健环设施标准36建筑采光设计标准GB5OO33全文6消防应急照明灯具通用技术条件GA54-I99332.2 设计依据依据C1.E标准，保证人体健康，改善工作环境，提高工作效率，削减事故发生。适合照度3005001.X,光照度匀称、并防眩光。我国变电站照明设计标准按2004年12月1日施行的建筑照明设计标准GB50034-2004A执行：户外主变（载油位，是否漏油，温度标尺），照度为标准值为1501.UX：户外电容器区，照度标准值为50-701.UX；户外配电装置区（接点,油表,仪表刻度,刀间开关,开关机构都），照度标准值为30-701.UX；配电装置室，照度标准值为1001.1.X：变压器室，照度标准值为1001.UX；般限制室，照度标准值为3001.IX：主限制室，照度标准值为5001.UX；一般照明场所不宜采纳荧光高压汞灯，不应采纳自镇流荧光高压汞灯和：般状况下，室内外照明不应采纳一般照明白炽灯：作业区域内的一般照明照度匀称度，不应小于0.7：长期工作或停留的房间或场所，照明光源的显色指数（Ra）不宜小于80。依据南方电网公司及平安生产风险管理评估体系的要求：22OkV区域平安距离为3米，22Okv区域、二次设备区平安距离为1.5米，500kV区域平安距离为5米：避雷针、龙门架上不能安装灯具：光源要求用投光灯、泛光灯，主变等主要设备区要有局部照明。变生产和非生产场所灯具照度值要达到国家相关标准.2.3 变电站工作区域及非工作区域的照度值标准变电站照明分类照度要求（Ix）国家标准南网标准电力行业标准t场所照明户外设备场地50-70500-70015户外通道及非作业区10-30100-1505限制空、爱护空200300500750300户外其他设备室30-50300-5()010电容器室3070300-500I(X)变压器室30-50300500100电缆间（层）30-5030050030备品得件室、平安工具问10-30200-3()0I(X)户内通道及北作业区10-3075-15030门卫值班室50-7075150100生产场所一般办公室、会议室100200300消遣（健身室I(X)100-2()0',一资料室7575-150300体息室7550-I(X)200房房75100150200餐厅7575-150200T1.生间1575-15075门厅5050-100100变电站进站大门505(MoO100疏散照明>5>5>0.5阴：南网标准是参照2004-6-1实施的£变电站安健环设施标准QCSGI0001-2004行业标准是参照2007-12T施行的6中华人民共和国电力行业标准D1./T5390-2007火力发电厂和变电站照明设计技术规定特别场合照明蓄电池室、电缆U室需运用防爆灯具3、改造设计方案3.1 设计思路利用选进的光源，荧光管采纳T5管，提高光效提高光源的运用寿命，削减维护灯具的工作量：削减照明死角，提高照明匀称度,提高光线利用率，改善运行和检修环境，增加员工人身平安系数：采纳高效能气体放电灯，发光效率高，寿命长，即开即亮，优化配置：采纳作门防眩处理的灯具，防止眩光，消退因光线造成的视觉疲惫：海洋王公司灯具保用7年，终身修理，削减后期维护成本，且选用的海洋专业照明灯具为专业照明行业龙头企业，公司从质殳限制到隹后暇务以及专业性都处于同行业龙头地位。3.2 各变电站照明设计三、两江35kV变电站照明改造设计方案（一）本次改造范圉1：户外场照明（：）灯具选型1»NSC9700防陵通路灯«：采纳特制高光效、长寿命的气体防电灯泡作光源，光源寿命长达20000小时，运用HPS灯时,可马上启动和在启动,无需冷却：1）：采纳漫反射技术和爱护角设计，可有效防止眩光：c:机械、电子双重爱护装置，开盖后自动切断电源，运用维护更平安牢靠。d：外壳铝合金压铸成型，高强度,表面高压静电粉末喷涂,耐腐蚀性强：特别的防震和密封处理，具较高的防护等级，适合于各种恶劣的场所，延长灯具的运用寿命，削减维护费用e:照解角度可依据须要在上下25度范围内随遨调整。f：99.9强高纯铝反射器，阳极阳化处理，反射效率高：(三)灯具布置及安装说明h外场灯具布量图做灯具布置图纸如下:诙35kv<K诙/且IOkVje电室主控室图标型号名称单位9ANSC9700-400f防建通路灯套2NTC9200-1000I防型型投光灯套1（四）照度计算采纳光通法计算平均照度：E,=NKC1A说明：Etki平均照度：每盘灯具中光源的总光通量（100oW金卤灯为1050001.n,400W金卤灯为360001m,150W金卤灯为130001m）；N-灯具的数目：K一一维护系数：随着灯具中反射器和玻璃的污染，以及光源随时间而产生的光衰等，经过端时间运用后灯具的照度会下降，必需预先估计在内。按工厂环境，灯具的维护系数约0.7；C1一一灯具出射光通量利用系数，在0.6-0.7左右；A一一被照面的面积（包含墙壁）：依据上面的计算公式，if噌的平均照度如下：主变区域平均照度:E的=36000×4×0.7×0.6/（40X1.O）=151.21.UX构架区域平均照度：B徵-36000×11X0.7X0.6/（60X15+40×15）=110.81.UX电容区域平均照度：Err36000×1.×0.7×0.6（5×10）=302.41.UX（五）费用预算序号材料名称产品型号，规格单价（元）数累小计（元）的注1防眩通路灯NSC97-J4W2750W套4110户外场照明4灯杆（不锈削）1.2米/含安装平台450元/套418005照明电揽ZR-W22-1-4*2.510元冰200米20007照明配电箱（含断路器4个100元/套1套4008开关100元/个2个2009其他安奘附件膨版例统/标示牌等若干主材*2%25010人工/土建部分人工/土建施工主材*15%5650合计忒万宣仃叁佰元整2130()（六）经济性能对比分析性能对比:灯具项目原有向镇流汞灯NSC9700防眩通路灯平安性外先防护等级：无防爆等级：无1、外壳防护等级：IP652、防腐等级：iF23、防水性好：可防猛烈的海浪侵袭.并具有优良的耐腐蚀性能.1、良好的
