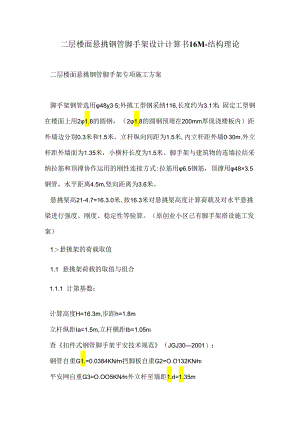

二层楼面悬挑钢管脚手架设计计算书16M---结构理论.docx
二层楼面悬挑钢管脚手架设计计算书16M-结构理论二层楼面悬挑钢管脚手架专项施工方案脚手架钢管选用4835;外挑工型钢采纳116,长度约为3.1米：固定工型钢在楼面上用21.8的圆钢，（21.8的圆钢预埋在200mm厚现浇楼板内）距外墙边分别0.3米和1.5米。立杆纵向间距为1.5米,内立杆距外墙030m,外立杆距外墙面为1.35米，小横杆长度为1.5米。脚手架与建筑物的连墙拉结采纳拉筋和顶撑协作运用的刚性连接方式:拉筋用6.5钢筋，顶撑用48×3.5钢管，水平距离4.5m,竖向距离为3.6米。悬挑架高21-4.7=16.3.0米,按16.3米对悬挑架高度计算荷载及对水平悬挑梁进行强度、刚度、稳定性等验算。（原创业小区已有脚手架搭设施工发案）1悬挑架的荷载取值1.1 悬挑架荷载的取值与组合1.1.1 计第基数：计算高度H=16.3m,步距h=1.8m立杆纵距Ia=1.5m,立杆横距Ib=1.05n查扣件式钢管脚手架平安技术规范（JGJ302001）：钢管自重G1.=0.0384KNm挡脚板自重G2=O.O132KNn平安网自重G3=O.OO5KNm外立杆至墙距1.d=1.35m施工活荷载qk=2KNm2内立杆至墙距IC=O.3Om1.1.2脚手架结构H重(包括立杆、纵、横水平杆、翦刀撑、横向斜撵和扣件)；查扣件式钢管脚手架平安技术规范(JGJ3Q-2001)附表A-I得:架体每米高度一个立杆纵距的自重gk1.=0.1248KNmNG1K=H×gk1.=1.6.3×0.1248=2.03KN1I3构配件自重(包括脚手板、防护栏杆、挡脚板、密目网等)外立杆竹笆板，按2步设一层计，共5层，单位荷重按014kNm2(按实)计：NG2K-1=(5×1.a×1.b×0.103)2×103=(5×1.O5×1.5×0.14)2×103=551.25N栏杆、挡脚板(按5层计，栏杆每步架I根)NG2K-2=(2×5×1.a×G1.+5×G2)×103=(2x5x1.5x0.0384+5x0.0132)×103=760.32N平安网NG2K-3=H×1.a×G3×103=16,3×1.5×O.OO5×103=122.25N合计NG2K=551.25+76O.32÷122.25=1433.82N内立杆竹笆板NG2K-1=(5×1.a×1.b×0.14)/2×1O3+(5×1.a×1.c×0.14)2×103=(5×1.05×1.5×O.1.4+5×O.35×I.5×O,I4)2×IO3=722.75N纵向横杆(搁置悬挑部分的竹笆板用)NG2K-2=5×1.a×GI=5×I,5×0.0384x103=288N合计NG2K=722.75÷288=1010.75N1.1.4施工均布活荷载按规范要求，取最不利状况，按荷载最大的装修脚手架考虑，即同时3层作业层施工：夕卜立杆NQK夕卜=3XIaXIbXqk2=3x1.5x1.O5x22=4.725kN内立杆NQK内=3×1.a×1.b×qk2+3×1.a×1.c×qk=4.725+O.3×1.,5×2×3=7.425kN1.1.5垂直荷载组合外立杆N1.=I.2×(NG1K+NG2K)+i.4×NQK外=I.2×(2.O3+1.4338)+1.4×4.725=1.O.77kN内立杆N2=1.2×(NG1K+NG2K)+1.4×NQK内=1.2×(2.03+1.010)+1.4×7.425=14.043kN2、水平悬挑梁设计本工程悬挑架采纳型钢悬臂式结构，水平悬挑型钢梁采纳工型钢116,长31.m,在二层楼面上预埋21.8的圆钢对工型钢116进行背焊固定，距外墙边分别为0.3m和1.5m。依据钢结构设计规范(GB500172(X)2)规定进行下列计算与验算：计算模型：、116工型钢截面特性:Wx=140.9×I()3mm3,I=1127×10411n4,Hq=O.2O5kNm,弹性模量E=206×103Nmm2,翼缘宽度b=88mm,翼缘'F均厚度5=9.9mm,高度h=160mm。最大弯矩Mmax=N1X1.35+N2×O.33÷q×1.52/2=10.77×1.35+14.043×0.30+0.205×1.522=18.983kNm强度验算=Mrnax./(x×Wx)匚yx-截面发展系数，对I形截面，雀表得：x=1.05;Wx-对X轴的净截面反抗矩，查表得:Wx=140.9×103mm3f-一型钢的抗弯强度设计值,Q235钢，取f=215Nmm2°1.=18.983×106/(1.05×140.9×103)=128.31Nmm2<f=215Nmm2平安。整体稳定验算依据刚结构设计的规范(GBJI7-88)的规定，轧制一般型钢受弯要考虑整体稳定问题。按附录一之(二)，本悬臂梁跨长1.5米折算成简支梁，其跨度为2x1.5=3米，按下列公式计算整体稳定系数:=(570b1.1.h)235s=570×88×9.9/(3OOO×16O)×2352I5=1.13则悬挑梁弯曲应力为：E=Mnax/(1.P×Wx)=18.983×106/(1.13×I40.9×103)=191.03Nnm2<f=215Nmn2平安。(5)刚度验算=N1D3EI+N2a2(31.-a)6EIN1.、N2-作用于水平悬挑梁上的内、外立杆荷载(KN)：E-弹性模量，E=2O6×1.O3Nmm2oI-钢材的抗弯强度设计值,Q235钢，取f=215Nmm2°匚=(10.77×103×1.5003)/(3×2.06×105×1127×1.04)+14,043×103×3OO2×(3×15OO-3OO)(6×2.O6×105×1.1.27×104)=5.59mm<1.25O=15OO25O=5.6mm,满意要求。(6)161工型钢后部锚固钢筋设计锚固钢筋的承载力验算锚固选用21.8圆钢预埋在二层平板上，吊环承受的拉力为：N4=Mmax1.5=18.983/1.5=12.655KNN3=MnaxO.3=18.983/0.3=63.28KN吊环承受的拉应力为：4=NA=12.655×103/(2×0.785×182)=24.88Nmm2<=215Nmm23=NA=63.28×103(2×0.785×182)=124.4Nmm2<=215Nmm2两个吊环中，只有一个就能承受拉力，一个可作储备用。满意要求。锚固钢筋的焊缝验算C=F(1.W)F-作用于锚固钢筋上的轴心拉力设计值，F=N4=12.655KN:IW-焊缝的计算长度,取1.W=88-10=78mmo-焊缝的计算厚度,取16mm。=12.655×103/(78×I8)=9.013Nmn2<(j=160Nmm2，满意要求。(7)由冲和结果可知，当挑梁采纳116号型钢时，其强度、挠度、稳定性均符合要求.
