NB-T20675-2023压水堆核电厂主蒸汽管道泄漏监测系统设计准则.docx

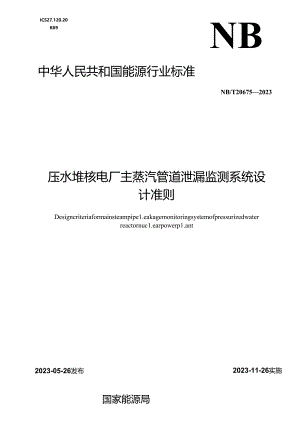

ICS27.120.20K69NB中华人民共和国能源行业标准NB/T206752023压水堆核电厂主蒸汽管道泄漏监测系统设计准则Designcriteriaformainsteampipe1.eakagemonitoringsystemofpressurizedwaterreactornuc1.earpowerp1.ant2023-05-26发布2023-11-26实施国家能源局目次前言I1.1三I2规范性引用文件I3术语和定义I4泄漏来源和监测要求25功能要求26设计准则27彳丁attatatatttattatatattt3承考文献4本文件按照GB，T1.12020标准化I.作导则第1髭分：标准化文件的结构和起草双期*的双则起草.请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任.本文件由能源行业核电标准化技术委员会提出.本文件由中国核电发展中心归口.本文件起草单位：上海核工程研究设计院股份有限公司、中国核电工程有限公司、中广核工程有限公司。本文件主要起草人：刘春明、江浩.武心壮、反栓、李端月、孙瑜、臧益明、徐进、关岭松，压水堆核电厂主蒸汽管道泄漏监渊系统设计准则1范围本文件规定了压水堆核电厂主蒸汽管道泄漏监冽系统设计的基本要求和赛测泄漏所需仪表的要求.本文件适用于乐水堆核电厂主蒸汽管道泄漏监测系统的设计.2Ift范性引用文件下列文件对于本文件的应用是必不可少的，凡是注F1.期的引用文件，仅所注I1.期的版本适用于本文件，凡是不让日期的引用文件，其最新版本（包括所有的修改单）适用于本文件.GBT17569压水堆核电厂物项分级GB50267核电厂抗震设计标准3术语和定义下列术语和定义适用于本标准，3.1猛，1.eak不希不发生的流体穿过其包容边界的现敛，32淮率1.eakagerate标准状态（温度为20C,压力为100kPa）下尔位时间内的泄漏僦.33灵敏度SenSItIVIty时于一个给定的被测量值，观测量的变化与相应的被测量的变化之比。3.4准确度accuracy测盘结果与其约定其值之间的一致程度.破*1.eakbeforebreak;1.BB管道跳陷发展成打穿裂纵：,直至裂纹失枪的漫漏过程.4.1 泄漏来1.1.1压水堆核电厂正常运行时，主蒸汽管道介顺为高温高压蒸汽，物穿性裂蚊或裂缝可在管道的任何位置发生，包括无法隔肉的部位上.由于内部缺陷和外部应力的某种不可预计的加合，裂纹不断发展直至破裂,泄漏将以蒸汽形式出现.4.1.2池洞是承压部件劣化并可能最终峥诙部件结构完整性丧失的种指示.4.2 监流要求4.2.1 应采用有效的方法对主蒸汽管遒泄漏进行监测（包括探测）并确定泄漏源位冏，因为治漏可能意味者主蒸汽管道不再满足所辐的结构完整性要求.4.2.2 对主蒸汽管道泄漏进行监测可以为主蒸汽管道应用1.BB技术或其他相似技术提供陶用条件.并在泄漏量达到一定阈值后指导电厂采取纠正指施,预防事故的发生，5功要求系统应监测核电厂正常运行时主然汽管道的泄漏位置和泄漏业，并提供报警.6设计准踽6.1主蒸汽管道泄漏赛刈系统M于早期故障探测系统.根据GB,T17569.按照其对核电厂安全运行的重要性进行分级.6.2 抗JR要求根据GB50267.至少有一种主蒸汽管道泄漏监测系统应为抗趣I类系统.其它的主蒸汽管道泄漏监冽系统应在发生地影后不影响周围安全级物J6.3 性能要求6.3.1 主蒸汽管道泄漏监测系统应包含至少两种独，的多祥性的可定量麴测手段。6.3.2 等一种探测系统和（或）仪表的灵技度和响应特性应按1.BB的探测要求或核电厂运行要求对泄漏率进行指示和报警，1.BB的探测要求根据1.BB分析技术的界值曲战确定。1.1.1 3.3I汽管道泄漏监测系统应能探测到主蒸汽管道劣化引起的漫湿，以便限制管道发生严重破损的潜在可能性，6.3.4 应至少有一种主蒸汽管道泄漏监溯系统能够准确确定泄漏源位置.6.3.5 当主蒸汽管道应用1.BB技术时.泄漏雅测系统应能在Ih（不包括传输延迟时间）内监测到要求的泄漏率，具体池温率要求应与1.BB分析要求相匹配,如应用此他分析技术，则其监测性能应满足相应分析技术的要求.6.3.6 主蒸汽管道泄漏监冽系统的性能应当是经过签定的。6.3.7 主蒸汽管道泄漏监测系统，应能够进行校准和成脸，以确保其性能和可操作性。应定期校准与测试主蒸汽管道漫漏赛刈系统.6.3.8 核电厂应在主控制室提供主然汽管道泄海监测系统输出的泄漏率指示值与报警,6.3.9 报警信号应向操纵员提供早期的警告,以便采取刿正措施。6.3.10 主蒸汽管道泄漏监测系统应能承受核电厂正常运行期间设备安装位置所处的预期环境温度、湿度和辐射水平，并保持规定的准确度和性能特性.7KttfitK*7.1.1主蒸汽管道泄霸监测显示应提供泄漏参数、实时泄漏状态和泄漏率变化趋势的清晰而明确的指示,其中一些信息应提供给电厂控制系统.设Bt报警逻机和报警形定TY徐含号虑电厂安全性和"流性.7.1.2应在主控制室内提供主蒸汽管道泄漏监测系统的显示和报部“在设仃泄漏相关的附加过程显示的情况下.这些指示应设置在一个集中的显示位置.泄漏监测显示也可通过计算机和图像显示装置来实现.7.1.3应提供用模拟探测器输出或共他方法进行在线校准泄漏探测通道的能力.应能定期调正读数、报卷定假和校准因子,以补份实际环境或本底条件变化带来的影响.7.1.4主蒸汽管道泄漏监测系统的显示宜使用体枳单位表示，如枭用其他单位表示，应使我换，主蒸汽管道泄漏监测娱统双能监测泄漏的变化趋势.7.1.5应能在反梗堆停堆换料期间，时每种监测手段的整个通道进行校席和徽修.主蒸汽管道泄漏监测系统的设计和布置应易于定期试脸、传理和更换.考文IK11Regu1.a1.orjGuide1.45Guidanceonmonitoringandresponding1.oreactorcoo1.antsystemIcakagc1May2008(Revision1)(2GB496()核科学技术术语
