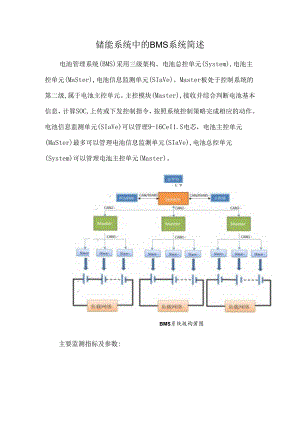

储能系统中的BMS系统简述电池管理系统(BMS)采用三级架构。电池总控单元(System),电池主控单元(MaSter),电池信息监测单元(SIaVe)。Master板处于控制系统的第二级,属于电池主控单元。主控模块(Master),接收并综合判断电池基本信息，计算SOC,上传或下发控制指令，按照系统控制策略完成相应的动作。电池信息监测单元(SIaVe)可以管理9-16CeI1.S电芯，电池主控单元(MaSter)最多可以管理电池信息监测单元(SIaVe),电池总控单元(System)可以管理电池主控单元(Master)。1(“PBMS系统圾构蒲图主要监测指标及参数:指标参数值备注温度检测检测数量24路检测精度±2检测范围-40"125oC电压检测检测数量12路检测精度+IOmV检测范围05Vdc均衡类型被动均衡均衡电流23OnIA电流采样周斯<1.ms电压检测周期125ms总电压检测精度FSR*1%SOC估算误差5%设备功耗1.5W供电电源包括但不限于电池直供：30.7070-800V转24VCPU内核双核保护功能过充、过放、超温、过流、短路等保护状态显示27寸1.CD通信方式CAN、RS485跟PCS通讯以太网跟后台通讯通讯协议Modbus-TCF=BMS系统架构电池管理系统（BMS）是电池储能系统的重要组成部分，它负责监控和管理电池储能单元。BMS系统的架构可以根据不同的储能系统和应用场景而有所不同，但通常包括以下几个主要组成部分：硬件部分BMS硬件部分包括主控板、从属板和通信接口等。主控板是整个BMS系统的核心，它负责数据处理、控制策略的执行以及与其他设备的通信。从属板通常包括电池状态监测模块、均衡管理模块、热管理模块等，它们负责执行特定的管理任务。通信接口包括CAN总线、RS485、以太网等，用于实现BMS与其他设备或系统的信息交互。软件部分BMS软件部分包括操作系统、驱动程序、数据管理和控制策略等。操作系统负责整个系统的运行和任务调度。驱动程序是操作系统与硬件之间的接口，用于控制硬件的运行。数据管理负责对电池状态数据的采集、处理和存储。控制策略是整个BMS系统的核心，它负责根据电池状态数据和其他输入信号来决定如何管理电池储能单元。通信网络BMS通信网络是实现BMS与其他设备或系统之间信息交互的关键。通信网络可以是星型结构或环型结构，其中星型结构的主控板位于中心，从属板位于外围，与主控板直接通信；环型结构的从属板之间也可以互相通信，数据最终汇总到主控板。BMS系统功能介绍BMS的主要功能是保障电池储能单元的安全可靠运行，并提高其运行效率。具体来说，BMS的功能包括以下几个方面：电池状态监测BMS需要对电池储能单元中的每节电池进行实时监测，包括电池的电压、电流、温度、内阻等参数。通过对这些参数的监测和分析，可以实现对电池状态的实时评估，及时发现电池的异常情况并进行处理。电池均衡管理电池储能单元中的每节电池的电量和性能可能会有所不同，为了确保整个电池储能单元的安全可靠运行，需要对电池进行均衡管理。BMS可以通过特定的控制策略来对电池进行均衡管理，使得每节电池的电量和性能都能保持在一个合理的范围内。热管理电池储能单元在运行过程中会产生热量，如果热量不能得到及时散失和控制，可能会对电池的性能和使用寿命产生不利影响。因此,BMS需要对电池进行热管理。热管理包括温度监测、散热控制等，可以有效地控制电池储能单元的温度，保证其安全可靠运行。数据采集和处理BMS需要对电池状态数据进行采集和处理，以便于对电池的性能和使用寿命进行评估和预测。数据采集包括对电池电压、电流、温度等参数的采集；数据处理包括对采集到的数据进行处理和分析，例如计算电池的能量、功率等参数。控制策略执行BMS需要根据采集到的数据和其他输入信号来执行相应的控制策略，以实现对电池储能单元的安全可靠运行。控制策略包括对电池的充放电控制、均衡管理、热管理等的管理和控制。安全保护BMS需要对电池储能单元进行安全保护，防止电池出现过度充电、过放电等异常情况，从而保证整个储能系统的安全可靠运行。安全保护包括对电池的电压、电流、温度等参数的监测和控制，以及对故障的及时处理和报警等功能。通信功能BMS需要与其他设备或系统进行通信，实现信息交互和协调控制。例如，BMS可以通过CAN总线、RS485、以太网等通信接口与其他设备进行信息交互，从而实现整个储能系统的协调控制和优化运行。同时，BMS还可以通过数据接口与其他系统进行信息交互，例如与能量管理系统(EMS)进行数据共享和协调控制。
