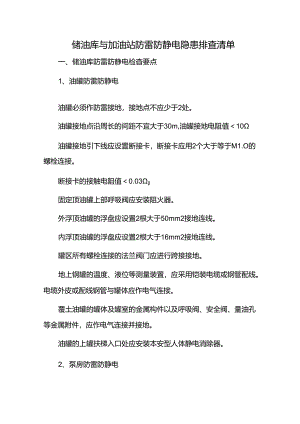

储油库与加油站防雷防静电隐患排查清单.docx
储油库与加油站防雷防静电隐患排查清单一、储油库防雷防静电检杳要点1、油罐防雷防静电油罐必须作防雷接地，接地点不应少于2处。油罐接地点沿周长的间距不宜大于30m,油罐接地电阻值10油罐接地引下线应设置断接卡，断接卡应用2个大于等于M1.O的螺栓连接。断接卡的接触电阻值0.03固定顶油罐上部呼吸阀应安装阻火器。外浮顶油罐的浮盘应设置2根大于50mm2接地连线。内浮顶油罐的浮盘应设置2根大于16mm2接地连线。罐区所有螺栓连接的法兰阀门应进行跨接接地。地上钢罐的温度、液位等测量装置，应采用铠装电缆或钢管配线。电缆外皮或配线钢管与罐体应作电气连接。覆土油罐的罐体及罐室的金属构件以及呼吸阀、安全阀、量油孔等金属附件，应作电气连接并接地。油罐的上罐扶梯入口处应安装本安型人体静电消除器。2、泵房防雷防静电电机应进行重复保护接地;过滤器应进行接地；电动阀应进行接地；所有法兰阀门应进行跨接接地；泵房门外应安装本安型人体静电消除器；防爆动力箱应接地；防爆动力箱不得有损坏之处；防爆按扣、防爆转换开关应接地，且不得有损坏之处。3管线防雷防静电输油（油气）管道的法兰连接处应跨接。平行敷设于地上或管沟的金属管道具净距小于100mm时，应用金属线跨接，跨接点的间距不应大于30m管道交叉点净距小于100mm时，其交叉点应用金属线跨接。4采样检尺防雷防静电采样绳应为防静电采样绳（单位长度电阻值应在IXIO3Qm1106Qm之间）。检尺口必须是有色金属，如铝、铜、锌等。检尺时尺应与口壁接触并下放。不准动态检尺采样，必须达到静置时间后，方可采样检尺。50m3以下油罐静置时间不得少于3minf5Om35000m3油罐静置时间不得少于20min,5OOOm3以上油罐静置时间不得少于30min采样、检尺的速度：下落速度不得大于1ms,上提速度不得大于O5ms.罐区操作人员是否按要求穿防静电工作服与防静电工作鞋。5装卸油栈台防雷防静电装卸油鹳管、钢栈桥、输油管线等，应作好连接和接地处理，且应至少作3处以上连接。接地电阻值10栈台所有的输送油品的法兰、阀门应进行跨接，跨接线的截面积不应小于48mm2露天装卸作业的，可不装设避雷带。在罩棚内进行装卸油作业的，应装设避雷带.装卸油品区域内的电源线、信号线等应穿金属管并进行接地处理。雷暴时，禁止装卸油作业。6装卸油栈台防雷防静电栈台上梯入口、悬梯口应安装本安型人体静电消除器。上装式鹤管应伸入槽车底部装油，距底部不得大于200mmo槽（罐）车应有静电接地连线，并连接有效。装油结束后，应保持要求静置时间后，方可进行提取鹤管等作业。汽车槽车后部静电拖地带应与地面接触。使用胶管装卸油胶管时,应采用防静电胶管或导电耐油胶管。装油时槽车内禁止放入尖端金属突出物。操作人员应按要求穿防静电工作服与防静电工作鞋。二、油站防雷防静电检查要点1管道防雷和静电跨接设施当管道连接点（弯头、阀门、法兰盘等），不能保持良好的电气接触时，应用金属线跨接。接地引下线可利用金属支架。若是活动金属支架，在管道与支持物之间必须增设跨接线若是非金属支架必须另作引下线。接地装置可利用电气设备保护接地的装置。2汽车卸油场地及油罐车的接地卸油开始前，必须将专用接地线装接在罐车的指定位置上。接地线的安装应在卸油作业前，接地线的拆除应在卸油操作完毕之后，经过规定时间静置之后才可进行。当卸油管为非金属软管时，应使用导电耐油橡胶管。如使用的是普通耐油橡胶管，应在其表面外皮上缠绕直径不小于6MM的软铜线与管头和管路相连，通过管路接地。装载油的汽车应使用导电性材料的轮胎以利于接地。同时，在车体上必须装有电阻值在140-200.之间的导电拖带。各种类型的接地装置与车体连接时，连接的位置应在车站的侧面或后部，应远离物料的装入口、泄放口。3罐固定设备的接地室外的罐一般已设有防雷接地，可不必单独安装静电接地。但应按照静电接地的要求进行检直对大于50M3或直径在2.5m以上的罐接地部分不得少于2处，接地点应对称布置，其间距小于30m。油罐等设备原则上要求在每个部件上进行重复接地，接地线的位置应远离物料的进出口处。4建筑物防雷设施装有避雷针的建筑物上严禁架设低压线、通信线和广播线；避雷带或避雷网宜用镀锌钢材。圆钢最小直径为Iomm,扁钢厚度不小于4mm,截面不小于60mm2;拉地引下线如为铜线，应大于或等于16mm2;如为铝线应大于或等于25mm2.5防雷、防静电设施爆炸危险环境场所的防雷装置应当每半年检测一次.加油站的从业人员穿戴防静电服装。所有防静电设备、测试仪表及防护用品，要定期检查、维修，并建立设备档案。经常检杳加油枪胶管上的金属屏蔽线和机体之间的静电连接。加油站的汽油罐车卸车场地，应设罐车卸车时用的防静电接地装置，并宜设置能检测跨接线及监视接地装置状态的静电接地仪。防静电接地装置的接地电阻不应大于100Q。6静电接地设施同一低压供电系统中，不应一部分设备外壳接零，另一部分接地保护；凡因绝缘破坏而可能带有危睑电压主的电气设备及电气装置其金属外壳和框架应可靠接地，接地电阻R小于或等于4;接地体应镀锌；各种接地装置的接地电阻应符合规定。
