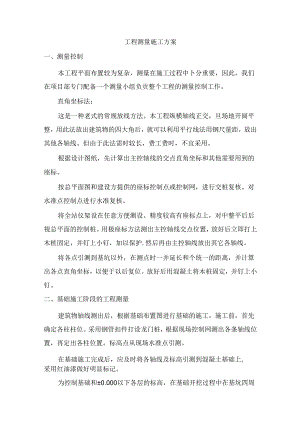

工程测量施工方案.docx

工程测量施工方案一、测量控制本工程平面布置较为复杂，测量在施工过程中卜分重要，因此，我们在项目部专门配备一个测量小组负贡整个工程的测量控制工作。直角坐标法：这是一种老式的常规放线方法。本工程纵横轴线正交，旦场地开阔平整，用此法放出建筑物的四大角后，就可以利用平行线法用钢尺量距，放出其他各轴线。但由于此法需时较长，费工费时，不宜采用。根据设计图纸，先计算出主控轴线的交点直角坐标和其他需要用到的座标。按总平面图和建设方提供的座标控制点或控制网，进行交桩复核。对水准点控制点进行水准复核。将全站仪架设在任意方便测设、精度较高有座标点上，对中整平后后视总平面的控制桩。用极座标方法测出主控轴线交点位置，放好后立即打上木桩固定，并钉上小钉，加以保护.然后再由主控轴线放出其它各轴线。将各点引测到基坑以外，在测点时一并延长和个统一的距离，并计算出各点直角坐标，以便于以后复位。放好后用混凝土将木桩固定，并钉上小钉。二、基础施工阶段的工程测量建筑物轴线测出后，根据基础布置图进行基础的施工。施工前，首先确定各柱柱位。采用钢管扣件打设龙门桩，根据现场控制网测出各条轴线位置，再定出各柱位置。标高点从现场水准点引测。在基础施工完成后，应及时将各轴线及标高引测到混凝土基础上,采用红油漆做好明显标记。为控制基础和±0.000以下各层的标高，在基础开挖过程中在基坑四周水平打下长木桩，在木桩侧面钉下球帽铁钉，编好号码，并用油漆在桩边写清楚，用吊钢尺的办法，用水准仪根据附近株号水准点,测出球帽铁钉帽顶高程，对应编号做好纪录，最后，将水准仪安置在基坑内，校测各铁钉帽顶高程，附和或环线闭合差在±5mm内认为合格。施测基础标高时，应后视两处作校核。三、主体施工阶段的工程测量1、主体垂直度的控制本工程在建筑物阳角外墙、柱上弹垂直线作室外控制垂直线偏差的定位线。外柱墙定点线用经纬仪复测校核，调整偏差数，每隔一层再观测一次，以控制保证建筑物的垂直度符合设计要求，在每次检核过程中，要做好原始资料的记录。建筑物外墙面垂直度控制分三步，保证其测量精度。采用垂准仪对建筑整体垂宜度进行控制。2、上部结构标高测法±0.00以上的标高测法,采用钢卷尺沿结构外部向上竖直测量，在四周共设四处，以便于相互校核。施测要点：起始标高线用水准仪根据水准点引测，必须保证精度。由±0.00水平线向上量高差时，所用钢尺应经过检定，量高差时尺身应铅宜并用标准拉力。观测时尽量做到前后视线等长。并采用铝合金直尺以硬铅笔划水平线，以确保精度。3、建立双控制轴线网4、本工程测量重点以各施工区为主控线建立井字测量控制网。5、轴线与标高相互复核的偏差必须在规范允许的范围内，当超出此范围必须重新引测。6、每层需用外引测点进行一次轴线复核。四、工程沉降观测工程沉降观测是施工中一项重要工作。当浇筑基础垫层时，在垫层上埋设临时观测点。当建筑施工到±000层时，再根据设计位置和要求埋设永久性观测点。然后主体阶段每施工一层、测设一次，装饰阶段每月一次，直至竣工。沉降观测必须由专业测量师负责，采取定人员、定仪器、定时间的三定方针。以确保观测结果的准确。工程竣工时，沉降观测提供以卜成果：1、建筑物'F面图：图上标有观测点位置及编号：2、下沉量统计表：是根据沉降观测原始记录整理而成的各个观测点的每次下沉量和累积下沉量的统计值。
