工程砼冬期施工补充方案.docx

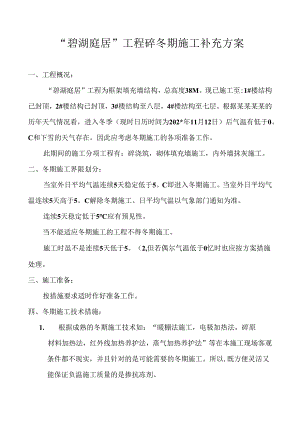

“碧湖庭居”工程碎冬期施工补充方案一、工程概况：“碧湖庭居”工程为框架填充墙结构，总高度38M。现已施工至:1#楼结构已封顶，2#楼结构已封顶，3#楼结构至八层，4#楼结构至七层。根据某某某某的历年天气情况看，进入冬季（现时日历时间为202*年11月12日）后气温有低于0。C和下雪的天气存在。因此应考虑冬期施工的各项准备工作。此期间的施工分项工程有：碎浇筑，砌体填充墙施工，内外墙抹灰施工。二、冬期施工界限划分：当室外日平均气温连续5天稳定低于5。C即进入冬期施工。当室外日平均气温连续5天高于5。C解除冬期施工。日平均气温以气象部门通知为准。连续5天稳定低于5应有预见性。当不能适应冬期施工的工程不得冬期施工。施工时虽不是连续5天低于5。（2,但若偶尔气温低于0忆时也应按方案措施处理。三、施工准备：按措施要求适时作好准备工作。四、冬期施工技术措施：1. 根据成熟的冬期施工技术如：“暖棚法施工，电极加热法，碎原材料加热法，红外线加热养护法，蒸气加热养护法”等在本施工现场客观条件都不现实，并且针对的是可能需要的冬期施工。所以,既方便灵活又能保证负温施工质量的是掺抗冻剂。2. 抹灰砌筑工程砂浆掺盐法工艺特点：在砂浆中掺入氯盐，可以降低水的冰点温度，即水泥可以在负温条件下硬化。将砂浆的拌和水预先加热，砂在搅拌前也应保持正温，砂浆在搅拌、运输、砌筑时具有5。C以上正温。砂浆在砌筑后在负温条件下硬化。掺量：氯化钠的掺量为用水量的4%。因氯盐对钢筋有锈蚀作用。另掺1%的亚硝酸钠为阻锈剂。亚硝酸钠为有毒物质，使用时谨慎。外加剂应先拌成一定浓度的溶液，并专人操作，然后再按比例加入搅拌机中搅成砂浆。冬期施工作好施工记录，并详细记录操作过程中气温与砂浆等的温度。砂浆试块的留置，应增加2组与砌体同条件养护的试块，用于检验早期强度和转入常温28天的强度o作好冬期施工安全工作。3. 碎冬期施工，负温混凝土与负温养CD.工艺特点：将拌合水预先加热（水温不超过60"C）,必要时砂子也加热，使经过搅拌的混凝土出机时具有定的零上温度。在拌和物中加入负温硬化剂。混凝土浇筑后不再加热，仅作保护性覆盖以防止风雪侵袭。适用于不便加热且对税强度增长无特殊要求的碎。险在负温条件Hi更化，硬化时混凝土本身的温度在OoC-10°C之间。0.负温硬化剂负温硬化剂由防冻剂、早强剂和减水剂组成。防冻剂是负温硬化剂的核心部分，保证税中负温液态水的存在。氯盐类防冻剂容易获得，但锈蚀钢筋，钢筋碎中不宜采用，某某联合化工厂生产有复合型防冻剂，按使用说明根据温度选择掺量。早强减水剂使险早强减少用量，最大限度地减少冻害。.施工：负温碎宜优先选用32.5以上的普通硅酸盐水泥，以利于强度的增长。砂石材料不得含砂石和冻块，外加剂严格按使用说明并专人管理，并有准确的计量措施。碎搅拌时间比普通延长50%o负温碎不宜泵送，坍落度宜为5CM左右。混凝土的出机温度不宜低于10,浇筑成型后温度不宜低于5,尽量延长睑正温养护时间。混凝土浇筑后应立即覆盖，先用塑料薄膜覆盖，再加盖草垫或麻袋。加强原材料、外加剂的质量管理。碎强度等级因受冻影响比正温碎强度有所降低，故施工时应提高级。碎试块现场取样，并与结构物同条件养护28天，然后转入标准养护28天测标准强度。并有检测早期强度的试件。施工前作好详细的施工技术交底五、安全与文明施工：按施工组织设计执行。安全生产十项注意事项：一、工作前穿戴好规定的劳动防护品，检查设备及作业场地，做到安全可靠。二、不违章作业，并监督制止他人违章作业。三、不准擅自开动别人操作的机械，电器开关设备。登高作业应戴好安全带、安全帽、并有专人监护、防止坠落，严禁向下乱抛工具和设备零件。四、不准随便拆除各种安全防护装置、信号标志、仪表及专指示器等。保持设备齐全有效灵敏可靠。五、不准随意启动设备。机器设备停机检查或修理时，应切断电源并悬挂警示牌，取牌人应是挂牌人。开机时发出信号，听到回音确定安全后才能开机。六、不准吊装物及下行人。多人操作起重搬运要统一指挥，密切配合。不准超负荷使用机器。七、不在易燃物品附近吸烟动火，不乱扔垃圾。八、不在厂内无证驾驶机动车辆，机动车进出车间转弯必须鸣号减速。车辆行驶中严禁爬上跳下。九、工作时精力集中，不准打闹、赤脚、赤膊、穿拖鞋和高跟鞋。十、上班时间不准怠工、滋事、脱岗或擅离职守。有事请假经领导批准后方可离开岗位。
