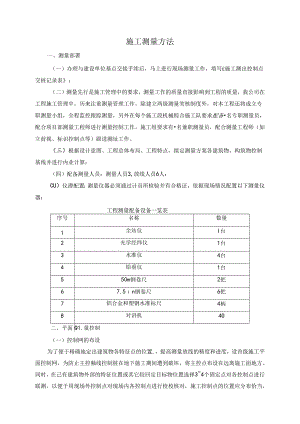

施工测量方法一、测量部署（-）办理与建设单位基点交接手续后，马上进行现场测量工作，填写£施工测出控制点交桩记录表；（二）测量先行是施工管理中的要求，测量工作的质量直接影响到工程的质量，我公司在工程施工管理中，历来注重测量管理工作。除建立两级测量笑核制度外，对本工程还将成立专职测量小组，全程监控跟踪测量，另外在每个施工段机械粽合施工队要求配备名专职测量员，配合项目部测量工程师进行测量控制工作，施工组要求有名兼职测量员，配合测量工程师（如立前视、标识控制点等）跟进测址工作。（三）根据设计意图、工程总体布局、工程特点，拟定测量方案各建筑物、构筑物控制基线并进行内业计算：（四）配备测量人员：测量人员3,放线人员6人；CU）仪潜配置：测量仪器必须通过计员所检验并有合格证，依据现场情况配置以下测量仪器：工程测量配备设备一览表序号名称数量1全站仪I台2光学经纬仪1台3水准仪4台4铅垂仪1台550m钢卷尺2把67.5n钢卷尺6把7铝合金和塑钢水准标尺4柄8对讲机4O二、平面Q1.量控制（-）控制网的布设为了便于精确地定出建筑物各特征点的位置.，提高测量放线的精度和进度，设首级施工平面控制网，为防止主控釉线控制桩在地下施工期间遭到破坏，将主控点布设在远离施工面地方。同时，在己有建筑物外部的特征位置或其它较回定目标物位置选择34个固定点对各控制点进行联测，以便于用现场外控制点对现场内各控制点进行检校核对，施工控制点的位置应分布恰当，密度应较大，以便在工作时间有所选择。（二）控制网的施测对于控制网，因精度要求比较高，用全站仪采用极坐标法定出轴线的控制点。若确定出的控制点在建筑物内易被影响或被破坏，则可用延长线法或是再用极坐标法在建筑物内或外某一不易被破坏的明显特征位巴处定出该点，并作上点记，而后则用类似的方法或用平行线法或是极坐标法确定出其余轴点的位置。（三）控制点的保护由于施工现场运输车辆和施工人员来往频繁，施工控制网的控制点极可能受到影响甚至破坏，则轴线相应受到影响，故应教育工地上所有人员注意保护控制点，同时，控制点打入钢钉测定后应用油漆标注说明并砌25Cm裔的破砌体加以围护.采用延长线法或是极坐标法在建筑物外的某些明显特征位置增测控制点，并标注点记。以便施工过程中能够及时检测和恢更控制点，进一步恢史控制线，确保施工的顺利进行。（四）平面细部测量任何一层平面控制网的控制点号需要从卜.一层的平面控制点引测或传递至该平面。下面以任一控制点P为例加以说明.（五）控制点P的测定在地下层平而上已知控制点（P除外）上架设仪器，利用测距仪的测距功能采用极坐法测定P点的准确理.（六）细部测量细部测量工作通常是利用已有平面控制点，采用极坐标法、直角坐标法、方向线交会法、轴线交会法、正倒镜投点法、前方交会、后交会法、平行线移动等方法中的一种合适的方法测放出其余特征点或线以及特征部位的位置，配合、询保施工的顺利进行。三、高程测员控制（一）控制网的布设鉴于施工地形的情况，可以选择道路旁边的点作为高程网控制点。对于特殊位身处不能加以利用的点，可以在其旁边某一特征固定位置处确定一点，以替代该点,并做上点记。因此，形成一个与建筑红线形状大体一致的高程控制闭合导线。（二）高程控制网的施测原则上对裔程控制点利用高精度的S1.或S3水准仪和水准尺进行施测。并按三级水准测量的有关要求进行测量，即每公里测量中误差为16mm,闭合中误差为+121."2,其中1.为测线长，以Km计，最后对高程控制网点的件控制点进行相应等级和方式的平差,以期求出各控制点的后高程值。（三）高程控制点的点位保护设置的高程控制点为用地红线的各转角点，要经常使用,因此对其点位保护工作尤为IR要，除向所有工作人员说明注意保护外，还应采取一定方式加以用护，并注明点标志，施工作业过程中，定期对其进行检部对被影响和破坏的控制点及时加以恢复，确保施工工作的顺利进行.（四）高程细部测量1、由高程控制点起，使用符合精度要求的水准仪和水准尺，按相应的操作顺序和操作方法，可将控制点的高程引测到建筑物柱墙根底部某个利使用，不易被影响，破坏的特征固定点上，用红油漆做好高标记，并做好相应记录，以便检核和校对，做好点的保护工作。2、因为建筑结构的垂直精度要求很高，所以可以自柱墙底根部的水准基点起，用具有较高精度的钢尺垂直向上传递高程：同时，在各楼层外侧的固定柱体上的合适位置得用钢卷尺确定该位置的准确高程，并且用红油漆做上标记，将该点作为一个高程基点.相应地，自另一个高程网控制点引测高程，对楼层原有的高程控制点进行检核，经比较校正后，求出高程控制基点的高程值，并做好点的记录和保护工作。3、对于每楼而言，可以利用仪器,以启程基点为后视点，待测点为前视点，测出各待测点的高程，以设一测点就能测出其待测点高程为原则。若不能一次从基点测出待测点高程，就还应设置相应的高程转点，尽量设置最少的测站数就能测出其高程。四、基础施工期间测证控制（一）挖土期间测量土方成功开挖后，水平标高控制非常重要，根据基坑外BM点引入基础标而，在每个工程桩上画出凿桩位置，场地内设置热层控制标桩，以此保证凿桩的质量和垫层标商,轴线位置利用平面控制网来确定。基础轴线放样必须正确，严格按施工图及测量规程进行。对放样质量必须加以更核，加强把关。根据本工程特点，应将四条主轴线用经纬仪准确投射到垫层上，并对垫层表面对四条控制线进行红核，将误差控制在允许范围之内。然后根据四条控制线按照建筑物柱列线和轮廓线与主轴线的美系，逐在垫层表面定出放样灰线。在线放好后应经工程质量负责人的第核才能进入下道工序施工.为了及时掌握基坑边坡的变化和稔定情况，以确保边坡系统周边环境的安全。根据本工程具体情况，监测内容主要包括：周国邻近建筑物沉降观测等。
