电力拖动理论教案14顺序控制.docx

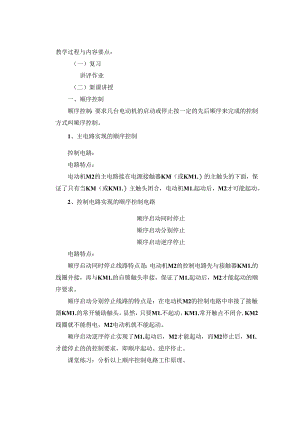

教学过程与内容要点：（一）复习讲评作业（二）新课讲授一、顺序控制顺序控制：要求几台电动机的启动或停止按一定的先后顺序来完成的控制方式叫顺序控制。1、主电路实现的顺序控制控制电路：电路特点：电动机M2的主电路接在电源接触器KM（或KM1.）的主触头的下面，保证了只有当KM（或KM1.）主触头闭合，电动机M1.起动后，M2才可能起动。2、控制电路实现的顺序控制电路顺序启动同时停止顺序启动分别停止顺序启动逆序停止电路特点：顺序启动同时停止线路特点是：电动机M2的控制电路先与接触器KM1.的线圈并接，再与KM1.的自锁触头串接，保证了M1.起动后，M2才能起动的顺序要求。顺序启动分别停止线路的特点是：在电动机M2的控制电路中串接了接触器KM1.的常开辅助触头。显然，只要M1.不起动，KM1.常开触点不闭合,KM2线圈就不能得电，M2电动机就不能起动。顺序启动逆序停止实现了M1.起动后，M2才能起动，而M2停止后，M1.才能停止的的控制要求，即顺序起动、逆序停止。课堂练习：分析以上顺序控制电路工作原理。二、多地控制多地控制：能在两地或多地控制同一台电动机的控制方式叫电动机的多地控制。1、控制电路2、电路特点两地的起动按钮并联在一起，停止按钮串联在一起。这样就可以分别在甲、乙两地起、停同一台电动机，到达操作方便的目的。课堂小结：归纳顺序控制与多地控制电路特点。
