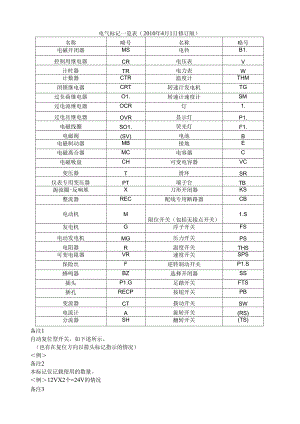

电气标记一览表（2010年4月1日修订版）名称略号名称略号电磁开闭器MS电铃B1.控制用继电器CR电压表V计时器TR电力表W计数器CTR温度计THM闭锁继电器CRT转速计发电机TG过负荷继电器O1.转速计速度计SM过电流继电器OCR灯1.过电压继电器OVR显示灯P1.电磁线圈SO1.荧光灯F1.电磁阀(SV)电池B电磁制动器MB接地E电磁离合器MC电容器C电磁吸盘CH可变电容器VC变压器T滑环SR仪表专用变压器PT端子台TB扼流圈-反响堆X刀形开闭器KS整流器REC配线专用断路器CB电动机M限位开关（包括无接点开关）1.S发电机G浮子开关FS电动发电机MG压力开关PS电阻器R温度开关THS可变电阻器VR速度开关SPS保险丝F逆转制动开关P1.S蜂鸣器BZ选择开闭器SS插头P1.G足踏开关FTS插孔RECP按钮开关PB变流器CT拨动开关SW电流计A旋转开关(RS)分流器SH翻转开关(TS)备注1自动复位型开关，如下述所示。（也有在复位方向以箭头标记指示的情况）例备注2本标记仅记载使用的数量。例12VX2个=24V的情况备注3电线数目应和实际数目一致。明确记载电源、接地、信号线路等。备注4内记载简易回路，有时也记载连接的接头No.和端子No.等。备注5选装品相关的回路应使用双点划线圈住。备注6对于具有复杂的接点结构1个位置拥有多个节点的部件例：钥匙开关）的开关，应该记录其接点结构。例备注7JIS标记中不存在，是KOBE1.Co独有的标记备注8JIS标记中存在，但是采用KOBE1.CO独有的标记
