疏干井方案.docx

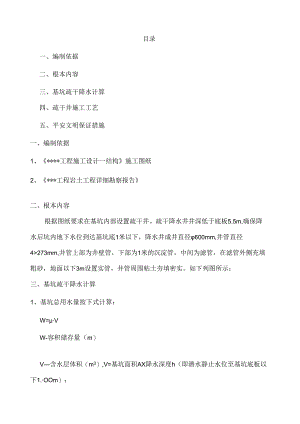

目录一、编制依据二、根本内容三、基坑疏干降水计算四、疏干井施工工艺五、平安文明保证措施一、编制依据1、*工程施工设计一结构施工图纸2、*工程岩土工程详细勘察报告二、根本内容根据图纸要求在基坑内部设置疏干井。疏干降水井井深低于底板5.5m,确保降水后坑内地下水位到达基坑底1米以下，降水井成井直径600mm,井管直径4>273mm,井管上部为井壁管，下部为1米的沉淀管，中间为滤管，在滤管外侧充填粗砂，地面以下3m设置实管，井管周围粘土夯填密实。如下列图所示：三、基坑疏干降水计算1、基坑总用水量按下式计算：W=VW-容积储存量（m）V含水层体积（m3）,V=基坑面积AX降水深度h（即潜水静止水位至基坑底板以下1.OOm）；-含水层的给水度(淤泥质粘土、淤泥质粉土、粘土及粉质粘土给水度降水试验值为0.01-0.05)根据*工程岩土工程详细勘察报告显示，本工程30米深度范围内测得三层地下水，第一层为上层滞水，其天然动态属于渗入型，水量较大。主要赋存于砂质粉土中，经计算土层平均厚度为4.98米；第二层为微承压水，属渗入迳流型。主要赋存于1砂质粉±黏质粉土3和粉砂中，经计算土层平均厚度为3.86米；第三层为承压水，属渗入迳流型。主要赋存于细砂中，经计算土层平均厚度为2.12米以上三层地下水分别计算土层含水量，第一、二层地下水取0.03,第三层H取0.05。基坑内面积为1566m20W1.=V=0.03X1566X4.98=234m3W2=V=0.03X1566X3.86=181m3W3=V=0.05X1566X2.12=166m3基坑总用水量W=W1.+W2+W3=234+181+166=481m32、坑内疏干井井数确定n=A/a式中：n-井数(口)；A-基坑降水面积(m2)a-单口井有效抽水面积(m2)；根据我公司降水施工经验，在以淤泥质粘土为主的潜水含水层中，真空单井有效抽水面积a在150200m2之间，本次降水真空单井有效抽水面积取180m2,那么井数为n=Aa=1566180=8.7=9口。四、疏干井施工工艺1、测量定位根据井位平面布置示意图测放井位，当布设的井点受地面障碍物或施工条件影响时，现场可作适当调整。疏干井平面布置见附图。2、钻孔埋设护口管：护口管底部应插入原状土层中，管外应用粘性土填实封严，防止施工时管外返浆，护口管高出地面IOCm30cm。安装钻机：钻孔采用水井循环钻机。机台应安装稳固水平，吊钩对准孔中心，吊钩、转盘与孔的中心三点成一线。钻进成孔：降水井孔径为e60Omm。钻进开孔时应吊紧钢丝绳，轻压慢转，以保证开孔钻进的垂直度，成孔施工采用清水成孔。垂直度应控制在1%内，孔身应圆正，钻进过程中对水位、涌砂、气体逸出等情况进行观察、记录，发现问题及时处理。钻至设计深度后，质检员验收，并填写相关原始记录。3、清孔换浆钻孔钻进至设计标高后，在提钻前将钻杆提至离孔底0.5m,进行冲孔去除孔内杂物，孔底沉渣小于30cm。4、下管下井管：井管进场后，应检查过滤水管的制作是否符合标准要求。下管前测量孔深，孔深符合设计要求后，开始下井管，下管时在滤水管上下两端各设一套直径小于孔径5cm的扶正器（找正器），以保证滤水管能居中、有足够的透水能力，井管焊接要牢固、垂直，下到设计深度后，井口居中固定。5、砾料回填填料前采用适当的材料封闭井管上部管口，井管居中，采用循环水法填料。滤料采用46三粒径粗砂，级配须符合要求，杂质含量不大于3%。用铁锹均匀地抛撒在井管四周，砾料填至地面下3m深的位置。6、井口封闭在砾料上面采用优质粘土回填至地表。回填时沿井管进行围填，注意少放慢下，在井管口处封闭严密。7、洗井洗井采用活塞、压缩空气联合洗井。活塞洗井时一定要将井水拉出井口，形成喷射状。洗至井水清澈时，检验出水含砂量，含砂量应小于0.01%o8、抽水洗井结束后，在降水井内下入潜水泵，地面接上真空泵（三口井共用一台真空泵，真空度不小于0.06MPa,井管顶部法兰垫橡胶垫密封），铺设管道、电缆等。安装完毕后进行试抽水，抽水正常后纳入正常的抽水管理中。抽水过程中，当基坑土方开挖至滤水管位置将滤水管暴露出来后，重新用粘土封闭，保持降水井的真空度，确保降水的效果。电缆与管道系统在布置时应注意在抽水过程中不被挖掘机、吊车等碾压、碰撞损坏。降水运行时将水排至施工场地四周的排水沟内，通过排水沟将水排入指定地点。9、维护及拆井降水运行期间，设专人对降水情况进行观察，并详细记录出水量、水位、水泵运行状况等工程。发现异常情况，及时进行处理。五、平安文明保证措施1、必须树立平安第一的思想，严格遵守现场施工管理规定和有关各项平安生产规定及操作规程。2、所有现场施工人员必须遵守现场施工的平安纪律。3、施工前必须指定专人负责平安生产，并对所有参与施工人员进行平安教育和平安交底4、严禁酒后开机或操作。5、在土方开挖后的基坑内维护，应注意在挖机行程，以免碰伤。6、严禁不戴平安帽、穿拖鞋、赤膊进入施工现场。7、施工现场沟、坑处设置防护装置或明显标志。8、夜间施工必须设置足够照明设施。注：疏干井直径60Omm,间距12000mm,共设9口。
