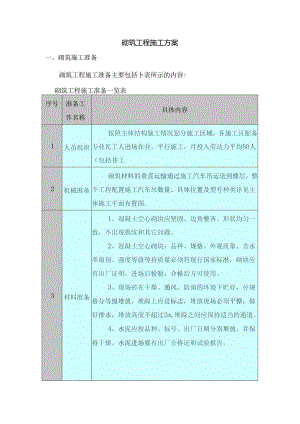

砌筑工程施工方案.docx

砌筑工程施工方案一、砌筑施工准备砌筑工程施工准备主要包括卜表所示的内容:砌筑工程施工准备一览表序号准备工作名称具体内容1人员组织按照主体结构施工情况划分施工区域，各施工区配备专业瓦工人进场作业，平行施工，月投入劳动力平均80人（包括普工2机械准备砌筑材料的垂直运输通过施工汽车吊运送到楼层，整个工程配置施工汽车吊数量、具体位置及型号种类详见主体施工平面布置图.3材料准备1、混凝土空心砌块应坚固、边角整齐、形状均匀一致，不出现裂纹和其它问题。2、混凝土空心砌块：品种、规格、外观质量、含水率级别、强度等级等持质量必须符现行国家标准，砌块应有出厂证明，进场后检验，合格后方可使用。3、现场砖在干燥、通风、防雨的环境下贮存，分规格分等级堆放，堆跺上应设标志，堆放现场必须平整，做好排水，堆放高度不超过2m,堆跺之间应保持适当的通道。4、水泥应按品种、标号、出厂日期分别堆放，并保持干燥。水泥进场要有出厂合格证和试验报告。序号准备工作名称具体内容砂宜用中砂，并应过筛不得含有草根等杂物，砂中含泥量不得超过5%o:、施工工艺及方法1、砌筑施工工艺流程砌筑施工工艺流程见卜.图:砌筑族工工艺流程图2、施工工艺砌筑工程施工工艺一览表序号工作名称具体施工方法1砂浆拌制1、在砌筑砂浆中掺入“砂浆宝”，与水泥同时掺入，掺量约为水泥的1乐机械搅拌，搅拌时间延长Imino2、砂浆的配合比应采用重量比，并有试验的试配单，砂浆搅拌采用现场集中搅拌，计量采用磅称计量，控制水泥用量精度在2%以内，其它材料控制精度在5%以内。3、砂浆拌制应采用机械拌合，投料顺序应先投砂、水泥、掺合料后加水。拌制时间自投料完毕开始，不得少于1.5minO4、砂浆应随拌随用，必须在拌成后3小时内使用完毕，严禁砂浆过夜使用。砂浆搅拌：1、混凝土空心砌块砌筑砂浆应具有高粘结性，良好的流动性、保水性，满足设计强度等级的要求。2、砂浆应采用机械搅拌，搅拌时间不少于2分钟。砂浆稠度应控制在50-70mm为宜。3、砂浆应随拌随用。水泥砂浆和水泥混合砂浆应分别在拌成后2.5h和3.5h用完。最多得超过水泥的初凝时间。4、砂浆试块每检验批且不大于25OnA或每个楼层做一组试块，每组试块为6块。空心混凝施工的工艺流程如下：砂浆配置、搅拌2土砌块施工工选砖和排砖-排砖摺底->体筑墙砌施工构造柱f质量检杳及评定艺及要点1、选破和排砖A、挑选砖时，需要对其尺寸和外观检查，有缺陷的小砌块不得用明显之处。B、依据砌块墙体线、门窗洞口线以及相应控制线，按照排砖图在工作面试排，砌块应尽量采用主规格的整砖砌块，不许切破。C、外墙用砖多用整砖。如果通过移动门窗洞口调整墙垛大小的方法，应通过设计认可2、墙体砌筑要点：A、所用砌块的产品龄期不应小于28d,清除表面污物和芯柱用小砌块孔洞底部毛边，剔除外观质量不合格的小砌块。B、砌块一般不要浇水，当天气炎热且干燥时，可提前喷水湿涧。C、砌筑砌块应对孔反砌，壁肋光面、大面朝上（即上孔小、卜孔大、底面朝上）,采用“三一砌移法”.水平灰缝和竖向灰缝宜分别控制在IOmiTio水平灰健采用坐浆法铺浆，铺浆长度一次铺灰长度不应大于800m11b立缝采用砖端头平面铺灰，立面碰头挤压的方法坐浆。砌筑墙体宜进行单面挂线。D、砌筑应采用对孔错缝搭砌方法，个别情况无法对孔砌筑时，允许错孔砌筑时，但搭砌长度不应小于90mn.如不能满足上述要求时，应在砌块的水平灰缝内设置拉结钢筋或钢筋网。拉结钢筋可用26钢筋，钢筋网片可用直径4mm的钢筋焊接而成。拉结钢筋和钢筋网片长度不应小于700m,但竖向通缝不得超过两皮砌块。E、水平缝按净面积计算的砂浆饱满度不得低于90%。竖向灰健应采用加浆方法，使其砂浆饱满，严禁用水冲浆灌缝，不得出现瞄缝、透明缝。；竖向灰缝饱满度不得小于80斩水平灰缝厚度和竖向灰缝宽一般为IO1.nm,最小不小于8mm,最大不超过12mmOF、随砌筑随刮去挤出灰缝的砂浆。灰缝要求深浅一致、横平竖直、搭接平整。灰缝深度宜控制在5-8mm.G、砌筑时从外墙转角开始盘角，每次盘角高度不超过3皮砖，盘角后应与皮数杆上的皮数、灰缝厚度、标高保持一致。H、砌块墙的转角处，应隔皮纵、横墙砌块相互搭砌。砌块墙的T字交接处，应使横墙砌块隔皮断面露头（IJ、空心砌块增的T字交接处，应隔皮使横堵砌块端而露头。当该处无芯柱时，应在纵墙上交接处砌块两块一孔半的辅助规格的砌块，隔皮砖在横墙露头砌块下，其半孔应位于中间，当该处有芯柱时，应在纵横上交接处砌一块三孔大规格砌块，砌块的中间孔正横墙头砌块靠外的孔洞。K、空心砌块墙的十字交接处，当该处无芯柱时，在交接处应砌块一孔半的砌块，隔皮相互垂直相交。基半孔应在中间，当该处有芯柱时，应在交接处砌三孔大规格砌块，隔皮相互垂直相交，中间孔相互对正。见下图：较空心期块增T字交较空心两块IfiT字交接处耐法有芯柱>接处砌无芯柱1.、砌块在内外堵转角处及纵横墙交接处，应同时砌筑，当不能同时施工时，应留成斜槎，斜搓水平投影长度不应小于斜槎的高度。M、在空心砌块墙表面不得预留或打凿水平沟槽，对设计规定的洞口、管道、沟槽和预埋件等应砌筑时及时预留和预埋。N、需要在墙上留脚手眼时，可用辅助规格的单孔砌块侧砌，利用其空洞作脚手眼，墙体完工后再用不低于C15混凝土填实。3、质量检杳及通病控制（1）6切筑质量要求1）砌体材料对进场的砌块应进行外观质量及尺寸的验收工作，外观质量及尺寸应满足规范要求，外观及尺寸质量要求见下表:序号项目允许偏差（mm）及外观质量检查方法1长度+3用钢卷尺或宜尺进行测量和检查2高度+3用钢卷尺或直尺进行测量和检查3厚度±3用钢卷尺或直尺进行测量和检查4最小外壁厚30用钢卷尺或直尺进行测量和检查5最小肋厚25用钢卷尺或直尺进行测量和检查6缺棱掉角个数<2（个）目检检查7弯曲<2用直尺贴靠砌块面进行测量检测8三个方向投影尺寸的最小值<20用直尺贴靠砌块面进行测量检测9裂纹延伸的投影尺寸累积<20用直尺贴靠砌块面进行测量检测根据设计要求将砌块所选材料提前进场,并做好检查、及试工作,同时应符合有关验收标准及施工图纸要求，其检验方法为：检杳所进场的原材料的产品合格证、产品性能检测报告等。2)砌筑砂浆的要求（八）试验室应事先落实好配合比，按照配合比报告拌制砌筑砂浆，拌制砌筑砂浆用的原材料要满足相关要求。砂浆现场拌制时分组成材料按重量计量；砂浆应随拌随用，水泥砂浆和水泥混合砂浆应分别在3h和4h内使用完毕：当温度超过3(C时,应分别在2h和3h内使用完毕；(B)当需拌制少量砂浆时，应采用人工拌合，应先将水泥和砂干拌，再加入其他材料拌合；(C)凡在砂浆中掺入有机塑化剂、早强剂、缓凝剂等，应经检验和试配符合要求后，方可使用。有机塑化剂应有砌体强度的型式检验报告；(D)在搅拌水泥砂浆时，应先将砂及水泥投入搅拌机内干拌均匀后，再加入水搅拌均匀；搅拌水泥混合砂浆时，应先将砂及水泥投入搅拌机干拌均匀后，再投入石灰存，最后加水搅拌均匀。(E)为保证砂浆履量，在进行砂浆拌制过程中，在砂浆搅拌机出料口随机取样制作砂浆试块(同一盘砂浆只应制作一组试块)。每一检验批且不超过250m3砌体的各类型及强度等级的砌筑砂浆制作不少于6块边长为70.7mm的立方体试块；(F)试块的强度应满足设计图纸的要求，试块的强度值应为标准试块经标准条件(20±3C、90%以上空气湿度条件下的室内不通风处)养护28d的平均抗压极限强度。(G)对每一个验收批的砂浆试块,应按非统计方法进行统计评定,评定方法可以参照混凝土强度检验评定标准GB50107-2009.0建筑砂浆基本性能试验方法JGJ/T70-2009进行；砌筑砂浆的验收批，同一类型、强度的砂浆试块不少于3组。当同一验收批只有一组试块时，该组试块抗压强度的'F均值必须大于或等于设计强度值所对应的立方体抗压强度值。（2）砌筑工程质量检查（八）质量标准按照现行的国家、部颁及地方施工验收规范、规程和行业标准等进行。并严格按相关内容对主控项目、一般项目，进行自检，确保一次性合格。（B）砌体质量要求A）、砖的品种规格标号必须符合设计要求。B）同品种、同标号砂浆各组试块的平均强度不小于设计值；任意一组试块的强度不小于0.75配制值。C）墙体砂浆必须密实饱满，砖砌体水平灰缝的砂浆饱满度用“百格网”检查不小于80机D）本工程砌体施工过程中一般严禁留槎，由于现场条件限制必须留设时只能留斜槎。E）砖墙灰缝应横平竖直，全部灰缝均应铺填砂浆，技术人员经常性的用百格网进行检查，平灰缝的砂浆饱满度不低于90%，竖直灰缝应不低于80%,灰缝厚度应水平缝为15mm,竖缝为20三,并应随手厚浆勾缝，严禁出现瞎缝和透亮缝。铺浆长度以一块砌块长度为宜，竖缝采用灰板法灌浆，严禁用水冲浆灌浆：F）砖的强度等级应符合设计要求，并应清除废表面污物。（3）砌体的尺寸和位置的允许偏差应符合下表规定：砌筑工程质量检存表项目允许偏差(mm)检验方法轴线位移基础或楼面标高+10+15经纬仪、水准仪复杏或检查施工记录垂直度每层5吊线法全高IOm以下10经纬仪或吊线法Iom以上20表面平整清水墙、柱52m靠尺混水墙、柱8水平灰缝平直度清水墙IOm以内7拉线或尺量混水墙IOnI以内10水平灰缝厚度(连续五皮砌块累计数)+10尺量(4)砌筑工程质量通病防治砌筑工程烧量通病防治措施见卜表所示。砌筑工程质量通病防治一览表序号通病项目原因分析具体防治措施1墙身轴线位移在砌筑操作过程中,没有检查校核砌体的轴线与边线的关系，以及挂准线过长而未能达到平直通在砌筑操作过程中，严格检查校核砌体的轴线与边线的关系，按一定距离挂准线。序z；通病项目原因分析具体防治措施光一致的要求。2水平灰缝厚薄不均在立皮数杆（或框架柱上面水平线）标高不一致，砌破盘角的时候每道灰健控制不均匀，砌筑准线没拉紧。在立皮数杆标高必须保持一致，严格控制砌砖盘角的每道灰缝均匀，砌筑准线要拉紧。3墙面游丁走缝砌块的长、宽尺寸误差较大,砌筑前没有进行实测及挑选,摞底时没有把竖缝排列均匀,或没将窗口位置引出，使砌块的竖缝尽量与窗口边线相齐,在砌筑操作过程中，没有注意到上层砌块中线必须与下层条砌块的灰缝相重合而造成砌块游动,上下竖缝发生错位:没有在沿墙面每隔2m间距左右竖缝处用托线板吊直弹线向上引申作为控制游丁走缝的基础。严格检查进场材料的质量，保证尺寸误差在国家规范允许范围内。摞底时把竖缝排列均匀，并且将窗口位置引出，使墙的竖缝尽量与窗口边线相齐，在砌筑操作过程中，没有注意上层砖中线必须与下层砖的灰缝相重合避免砖缝游动，上下竖缝发生错位；在沿墙面每隔2m间距左右竖缝处用托线板吊直弹线
