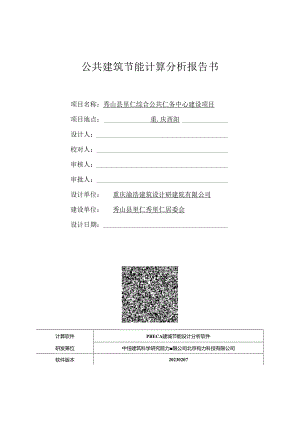

公共建筑节能计算分析报告书项目名称：秀山县里仁综合公共仁务中心建设项目项目地点：重.庆酉阳设计人：校对人：审核人：审批人：设计单位：重庆渝浩建筑设计研建院有限公司建设单位：秀山县里仁秀里仁居委会设计日期：计算软件PBECA建城节能设计分析软件研发第位中忸建筑科学研究院力限公司北京构力科技有限公司软件版本20230207计算时间20232239:49秀山县里仁综合公共服务中心建设项目公共建筑节能计算分析报告书一、标准依据1 .建筑节能与Ur再生能源利用通用规范3GB55015-20212 .民用建筑热工设计规范3GB50I76-20163 .匕建筑外门窗气玄、水雷、抗风压性能检测方法GB.T7106-20194 .匕建筑窑墙、门窗通用技术条件3GB11,31433.2015二、建筑概况1项目基本信息表I项目将本信息表工程名称秀山县里仁综合公共服务中心建设项目工程地点欢庆西阳地理位次北纬:28.50JRS：108.50海拨：664.00气候分区肛热冬冷B区建筑类型办公建筑分类甲类建筑结构形式框架结构建筑朝向向偏西52度指北针知度北偏西S2度建筑面枳（计算）总面枳2692.00m2地上I2692.00m2地下：0.00m2建筑体枳（计算）总体枳：1.（M17.15m,地上I10417.15m3Fs().00ms外农面积和体形系数总外衣面积：2883.56n（体形系数：0.28）建筑层数地上:5层地Mo层建筑商发19.50m2标准层及窗墙比信息发2建筑标准层信息表标准层实际楼层层高(n)建筑面积(11?)标准层I珀上1层3.90551.36标准层2地上2层3.60557.84标准层3地上3层3.60557.X4标准层4地上4层3.60557.84标准层S地上5层4.80467.12表3各朝向窗墙面积比信息衣朝向外窗面积(包括透明幕墙)(m1)朝向面积(m2)朝向宙墙比东329.691159.620.28南西420.541159.620.36北合计750.032319.240.32三、建筑材料选用依据I非透明材料热工参数依据我4泮透明材料热工参数依据材料名称干密度(Kgmj)导热系数(W(m刈落热系数W(m2-K)修正系数。选用依据使用部位难燃型挤83聚呆板350.0300.27屋顶:1.20屋面重庆市公共建筑节能（绿色建筑）设计标准（DBJ5OO52-2O20）、重庆市工程建设标Jtt-居住建筑节能65%（绿色建筑）设计标准（DBJ5O-O71-2O20）增蝇型改性发泡水泥保温板A型1800.0550.90墙体:1.25热桥柱以桥梁/热桥搂板重庆市公共建筑W能（绿色建筑）设计标准（DBJ5OQ52-2O20）、重庆市工程建设标itt居住建筑节能65%（爆色建筑）设计标脚（DBJ5O-O71-2O20）增赤型改性发泡水泥保温板A型18()().0550.90培体:1.25热桥过梁重庆市公共建筑W能绿色建筑）设计标准¥<DBJ5OO52-2O20）、4爪庆市工程建设标4匕居住建筑节能65%（绿色建筑）设计标准（DBJ5O-O71-2O20）岩棚板（垂克纤维）100().(M80.75楼板:1.20底部接触空气的架空楼板重庆市公共建筑节能（绿色建筑）设计标准（DBJ5OO52-2O20）、4爪庆市工程建设标准-楞住建筑节能65%（燥色建筑）设计标准（DBJ5O-O71-2O20）难燃型挤83聚呆根350.0300.27楼板:1.20周边地面重庆市公共建筑节能（绿色建筑）设计标准DBJ5OO52-2O20）、重庆市工程建设标Jtt-居住建筑节能65%（绿色建筑）设计标准（DBJ5O-O71-2O20）2透明材料热工参数依据及5透明材料热1：参数依据门窗类型传热系数(W(m2-K)股璃太阳得热系数应用部位气密性等级选用依抠隔热铝合金型材多控密封Kf=5.OWMm2.K）（窗框窗洞面积比20%）6中透光1.oW-E+12Ar+6透明2.100.45外窗6重庆市建筑材料热物理性能计尊卷数目录四、围护结构构造做法星面类型（由上到下）.第I层：碎石、卵石混凝土2300（40.0mm）第2层r水泥砂浆（20.0mm）第3层：度松理挤第旗笨板80.0mm）第4层：水泥砂浆（20.Omm）第5层r纲筋混履上120.0mm）外类H（由外至内）.第1层：水泥砂浆（20.0mm）第2园蒸灰加气混凝土砌块S2662S(外展灰缝W3mm)(25OOnm)第3层：水泥砂浆(20.0mm)底部接吐气的架空楼板类室：第I层:碎石、卵石混凝土2300(30.0mm)第2层；钢筋混凝土<100.0mm)第3层：岩棉板(垂出纤锥)<50.0mm)第4层:水泥砂浆(5.0mm)外窗类型，构造：隔热储合金型材多腔密封Kf=5.OW(m2.K”(窗板窗洞面积比20%)(6中透光1.OW-E+12Ar+6透明)热工性能：传热系数2.10W(m:K),夏季玻璃太阳褥热系数0.4,冬季玻瑁太阳褥热系数：0.45.圾季玻瑙遮阳系数052/冬季玻璃遮阳系数：0,52,气衡性为6级，可见光透射比0.62五、规定性指标判定1围护结构热工性能1.1 屋面面构造料：碎£、卵石混凝土230(X40.0mm)+水湿砂潴(20.0mm)+难燃型挤型聚茉板(SOOmm)+水泥砂浆(20.0mm)+例筋混凝土(120.0mm)表6表面热I：性能判定屋而厚度导热系数蓄热系数热阻的热情性指修正系数每层材料名称(mm)W(mK)W(m2K)1.(m2yw标D=R.S砰石、卵石混凝土230040.01.51015.3600.0260.411.00水泥砂浆20.00.93011.3700.0220.241.00难燃里挤塑聚羊板80.00.0300.2702.2220.721.20水泥砂紫20.()0.93()11.3700.0220.241.(X)钢筋混凝上120.()i.74()17.200<).<)691.191.(X)屋面各层之和280.02.362.80屋面热阻Ro=Ri+R+Rc=2.5Km2KyWRi=OJ1.Km2-K).'W)：Re=().O4(m2KVW屋面传热系数K=1.Ro=0.401.W(m2K1.J太阳辐射吸收系数P=().7()表7屋面平均传热系数计算表屋面构造类型传热系数(W/(m:KH热情性指标太阳辐射吸收系数应用面积(11)例筋混凝土(120.00)+难燃型挤塑聚苯板(80.00)0.402.800.70557.84屋顶全楼加权平均传热系数0.4O1.wH11KiI(D=2.80)标准条目建筑节能与可再生能源利用通用规范3GB55015-20213.1.10条见热冬次地区甲类公共建筑屋IS传热系数的要求.结论0.40(限值:0.40),满足1.2 外墙外埼构造类型，水泥秒浆(20.0mm)+蒸压加气混凝土砌块S26-62“外墙灰缝W311n)(25O.Omtn)+水i砂浆(20.0mm)衣8外墙热工性能判定外墙每层材料名称厚度(mm)导热系数W(mK)蒂热系数W(m2K)热阻值(miyw热幡性指标D=R.S修正系故O水泥砂浆20.00.93011.3700.0220.241.00蒸压加气混凝土砌块526-62S(外增灰缱W3mm)250.00.1903.01013163.961.00水泥砂浆20.()0.93011.3700.0220.241.(X)外埠各层之和290.01.364.45外墙热用Ro=Ri+ER-Rc=1.51(nKWRi=0.11(m1K),'W|：Rc=<).()4|(m-K>'W外熔传热系数K=Ro=0.661.W(m2K)太阳辎射吸收系数P=0.70朝柱构造类S1.水砂浆(5.0mm)+增强型改性发泡水泥保温板A型(50.0mm)+水泥砂15.0mm)+钢筋混凝土(200Qmm)+水速秒浆(20.0Inm)表9热桥柱热工性能判定热桥柱每层材料名称厚度(mm)导热系数(W(mK)蒂热系数W(m2K)热阻值(m2yw拉情性指标O=RS修正系数水泥砂浆5.00.930113700.0050.061.(X)增强型改性发泡水泥保讯板A型50.00.0550.9000.7270.821.25水施砂装15.()0.93011.3700.0160.181.(X)钢筋混凝土200.01.74017.2000.1151.981.00水搬砂浆20.00.93011.3700.0220.241.00热桥柱各层之和290.00.893.28热桥柱热阻Ro=Ri+R+Rc=1.<M(K),WRi=O.1.1.(m2KHW：RC=<).04(m?-K'W热桥柱传热系数K=1.Ro=0.97(W(nrK)热桥梁构造类S1.水速砂炭(5Qmm)+增强型设性发泡水泥保温板A型(500mm)水泥砂浆(15.0mm)+锹筋混凝土(200.0mm)+水泥砂,浆(20.0mm)表io热桥梁热【:性能判定热桥梁每层材料名称厚度(mm)导热系数W(mK)1.希热系数W(m2K)热阻的(m1yw热情性指标D三R.S修正系数a水搬砂浆5.00.930113700.0050.06I.始强型改性发泡水泥保温板A型50.00.0550.9000.7270.821.25水泥砂浆15.00.93011.3700.0160.181.00钢筋混凝土200.01.74017.2000.1151.981.00水泥砂紫20.()0.930
