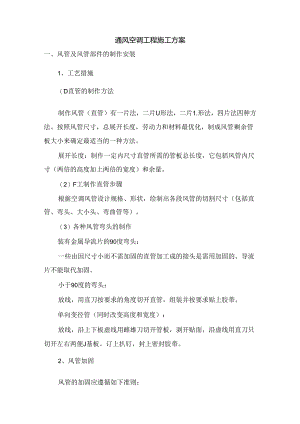

通风空调工程施工方案.docx

通风空调工程施工方案一、风管及风管部件的制作安装1、工艺措施（D直管的制作方法制作风管（直管）有一片法，二片U形法，二片1.形法，四片法四种方法。按照风管尺寸，总展开长度，劳动力和材料最优化，制成风管剩余管板大小来确定最适当的一种方法。展开长度：制作一定内尺寸直管所需的管板总长度，它包括风管内尺寸（两倍的高度加上两倍的宽度）和余量。（2）F工制作直管步骤根据空调风管设计规格、形状，绘制出各段风管的切割尺寸（包括直管、弯头、大小头、弯曲管等）。（3）各种风管弯头的制作装有金属导流片的90度弯头：一些由因尺寸小而不需加固的直管加工成的接头是需用加固的。导流片不能取代加固。小于90度的弯头：放线，用直刀按要求的角度切开直管，组装并按要求贴上胶带。单向变径管（同时改变高度和宽度）：放线，沿上下板虚线用雌雄刀切开管板，剥开贴面，沿虚线用直刀只切开左右两便J基板。订上扒钉，封上密封胶带。2、风管加固风管的加固应遵循如下准则：一些应尺寸小而不需加固的宜管加工成的接头是需用加固的。玻璃棉风管接头的加固是以直管加固方法为基础的，尽可能地采用加强筋加固法，其次才采用槽钢加固法。需加固的宜管加工成的接头是需要加固的。对于带企口风管和接头的加固，加固点应位于离雌端102宅米之内。3、风管的连接(D将雄端角上的搭接贴面割开，不要割到管壁和内表面上。(2)将两个模块连接起来，确保雌雄端结合紧密。(3)在四周的搭接片上打12.7亳米(最小)长的外扒钉.，钉与钉的中心间距约50亳米。(4)按规定的办法附上密封胶带，管板表面必须清洁干燥，用刮片紧擦贴面使贴面中的筋纹清晰可见。4、风管的密封密封系统是构造玻璃棉风管系统的一个重要环节，它不但起到结构上的连接作用，也为系统中的缝隙和接头起到密封作用。如卜.图所示5、风管的悬挂和支撑(1)悬挂和支撑以下是风管悬挂方法和间距要求。注意在支撑加热器和挡板时，应安装附加的吊杆。(2)垂直管的支撑大于等于2438毫米的垂宜风管的特殊支撑方法见下图，最大问距不大于7308亳米。注：垂直管的应用长度不超过两个楼面。6、风管与部件的连接方法:法兰金属套管必须用吊杆支撑，若加热器（或其他部件）重量超过22.7克，则部件还需单独用吊杆支撑。固定用螺钉为10号电镀金属螺钉，比管板厚度长6.4亳米。风管的密封性要满足通风空调工程施工质量验收规范。风管安装过程中，进行风管分段检漏测试。风管制作安装后，要检验合格才交付下步保温工序。7、风阀的安装风管与各类阀门连接前应检查阀门制作是否牢固，调节与制动装国.是否准确，灵活可靠，调节装置应安装在便于操作的部位，防火阀安装位置正确，其螺栓应便于拆卸。变风量末端装置的安装，应设单独的支吊架，与风管相接前应做动作试验。防火阀必须单独设支吊架。防火阀的安装位置必须与设计相符，气流方向必须与阀体上标志的箭头一致。防火阀的易熔片应在系统安装完毕后装入。高压系统风量调节阀关闭条件下，两侧压力差为100OPa时，允许漏风量应小于300m3h.m3:当两侧压力差2000I>a时，允许漏风量应小于480m3hXm30风管止回阀在设计风速卜.能灵活开启和关闭，关闭时应严密。二、空调设备安装施工方法设备安装应遵循先大件后小件、先里后外的安装原则。1、风机安装安装在混凝土基础上的风机，风机隔振器必须安装在平整的基础面上，各组隔振器承受荷载的压缩量必须均匀，不得偏心。隔振器安装完毕后，在其使用前采取防止位移及过载等保护措施。风机悬挂安装时使用的隔振支吊架必须安装牢固。隔振支吊架的结构形式和外形尺寸应符合设计要求或设备技术文件的规定。隔振支吊架的焊接必须按国家现行标准钢结构工程施工验收规范中的有关规定进行。焊接后必须矫正。2、水泵安装安装前检查泵叶轮是否有阻滞、卡涩现象，声音是否正常。水泵就位后进行找平找正。通过调整垫铁，使之符合下列要求：整体泵、安装以进出口法兰面为基准进行找平，水平度允许偏差纵向O.05mmn,横向为O.1.Omm/m：解体安装的泵以泵体加工面或进出口法兰面为基准，纵向、横向的水平度允许偏差为005mmm.3、风口的安装风口安装必须水平，以防冷凝水外溢。对风口设置单独支吊架进行固定，并便于拆卸和维修。风管、回风箱及风口的连接处必须严密。4、设备吊装注意事项搬运过程中，要注意对设备进行保护。设备吊装时，吊装绳索必须挂在设备的专用吊环上，不得将绳索捆绑在设备机壳、轴承及接管上。与设备机壳接触的绳索，在棱角处垫上柔材料，防止磨损机壳及绳索被切断。施工中注意防电，电线应远离索具。不能远离的，要对机索具采取有效的保护措施。设备从地面向楼层上吊装作业，必须白天进行。吊装时做到信号明确，统一。信号不明确不许作业。进入施工现场应穿戴好安全防护用品。每件设备必须试用，试吊离开地面100mm,经确认吊装无异常后方可进行正式起吊，卷扬机圈筒上钢丝绳至少保留5圈，钢丝绳绳头应严格嵌固。遇有四级以上大风、雨天、雾天，禁止进行吊装作业。为防止设备在空中打转，在设备两端设两根白棕绳牵制。施工作业区要做好安全防护，地面要设安全警戒区，并设专人看管。在楼面上或梁、柱处的受力点部位要采取安全保护措施，以负荷计算后，对单位面枳荷载较小的楼板一律用型钢和铺设钢板进行加固,凡钢丝绳捆绑梁柱要用木板保护.
