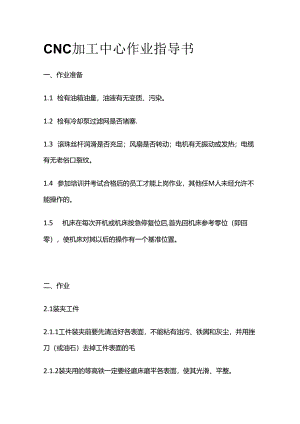

CNC加工中心作业指导书全套.docx

CNC加工中心作业指导书一、作业准备1.1 检有油箱油量，油液有无变质、污染。1.2 检有冷却泵过滤网是否堵塞.1.3 滚珠丝杆润滑是否充足；风扇是否转动；电机有无振动或发热；电缆有无老俗口裂纹。1.4 参加培训并考试合格后的员工才能上岗作业，其他任M人未经允许不能操作的。1.5 机床在每次开机或机床按急停复位后,首先回机床参考零位（即回零），使机床对其以后的操作有一个基准位置。二、作业2.1装夹工件2.1.1工件装夹前要先清洁好各表面，不能粘有油污、铁屑和灰尘，并用挫刀（或油石）去掉工件表面的毛2.1.2装夹用的等高铁一定要经磨床磨平各表面，使其光滑、平整。码铁、螺母一定要坚固，能可靠地夹紧工件，对一些难装夹的小工件可直接夹紧在虎钳上。2.1 .3确认机床工作台应清洁干净，无铁屑、旌、油污。2.2 .4垫铁一股放在工彳牛的四角，对跨度过大的工件须要在中间加放等高垫铁。2.3 .5根据图纸的尺寸，使用拉尺检查工件的长宽高是否合格。2.4 .6装夹工件时，根据编程作业指导书的装夹摆放方式，要考虑避开加工的部位和在加工中刀头可能碰到夹具的情况。1、2.1.7工件摆放在垫铁上以后，就要根据图纸要求对工件基准面进行拉表，工件基角面打表读数的误差小于Oo1.mm,顶面X、丫及Z垂直方向工件尺寸100mm以内误差小于0.01mm,工件尺寸600mm以上误差小于0.05mm对于已经六面都磨好的工件要校检其垂直度是否合格.2.5 .8工件拉表完毕后一定要拧紧螺母,以防止装夹不牢固而使工件在加工中移位的现象.2.6 .9再拉表一次，确定夹紧好后误差不超差。22工件碰数：对装夹好的工件可利用碰数头进行碰数定加工参考零位，碰数头可用光电式和机械式两种，碰当选方法有分中碰数和单边碰数两种，分中碰数步骤如下：2.7 .1碰数方法：机械式转速450600rpmo2.8 .2分中碰数手动移动工作台X轴，使碰数头碰工件一侧面，当碰数头刚碰到工件时，就设定这点的相对坐标值为零；再手动移动工作台X轴使碰数头碰工件的另一侧面，当碰数头刚碰上工件时记下这时的相对坐标。2.9 .3根据其相对值减去碰数头的直径（即工件的长度），检查工件的长度是否合符图纸要求.2.10 .4把这个相对坐标数除以2,所得数值就是工件X轴的中间数值，再移动工作台到X轴上的中间数值，把这点的X轴的相对坐标值设定为零，这点就是工件X轴上的零位.2.11 .5认真把工件X轴上零位的机械坐标值记录在G54G59的其中一个里,让机床确定工件X轴上的零位。再一次认真检查数据的正确性。2.12 .6工件Y轴零位设定的步骤同X轴的操作相同。2.13 据编程作业指导书准备好所有刀具。2.14 据编程作业指导书的刀具数据，换上要进行加工的刀具，让刀具去碰摆在基准面，把这点的相对坐标值设定为零。2.15 动刀具到安全的地方，手动向下移动刀具50mm,把这点的相对坐标值再设定为零，这点就是Z轴的零位。2.16 这点的机械坐标Z值记录在G54G59其中一个里。这就完成了工件X、Y、Z轴的零位设定。再一次认真检查数据的正确性。2.17 边碰数的也是按上面的方法碰工件X、Y轴的一边，把这点的X、Y轴的相对坐标值偏移碰数头的半径就是X、Y轴的零位，最后把一点X、Y轴的机械坐标记在G54G59的其中一个里。再一次认真检查数据的正确性.2.18 有零点的正确性，把X、Y轴移动到工件的边悬，根据工件的尺寸，目测其零点的正确性。2.19 据编程作业指导书的文件路径把程序文件拷贝到电脑上。2.20 开机仙E:2.21 .1执行每一个程序的开始时必须认真检查其所用的刀具是否编程指导书上所指定的刀具。开始加工时要把进给速度调到最小，单节执行，快速定位、落刀、进刀时须集中精神，手应放在停止犍上有问题立即停止，注意观察刀具运动方向以确保安全进刀，然后慢慢加大进给速度到合适，同时要对刀具和工件加冷却液或冷风.2.22 .2开粗加工时不得离控制面板太远,有异常现象及时停机检查。2.23 .3开粗后再拉表一次，确定工件没有松动。如有侧必须重新校正和碰数。2.24 .4在加工过程中不断优化加工参数，达最佳加工效果。2.25 .5因本工序是关键工序，因此工件加工完毕后，应测量其主要尺寸数值与图纸要求是否一致，如有问题立即通知当班组长或编程员检直、解决,经自检合格后方可拆下，并必须送检验员专检。2.26 .6工件拆下后及时清洁机床工作台。三、工人自检内容、范围：3.1加工者在加工前必须看清楚工艺卡内容，清楚知道工彳牛要加工的部位、形状、图纸各尺寸并知道其下工序加工内容。3.2工件装夹前应先测量坯料尺寸是否符合图纸要求,工件装夹时必须认真检直其摆放是否与编程作业指导书一致。3.3.在粗加工完成后应及时进行自检，以便对有误差的数据及时进行调整。自检内容主要为加工部位的位皆尺寸。如：(1).工件是否有松动；(2).工件是否正确分中；(3).加工部位到基准边(基准点)的尺寸是否符合图纸要求；(4).加工部位相互间的位置尺寸.在检查完位置尺寸后要对粗加工的形状尺进彳亍测量(圆弧除外)3.4.经过粗加工自检后才进行精加工。精加工后工人应对加工部位的形状尺寸进自检：对垂直面的加工部位检测其基本长宽尺寸；对斜面的加工部位测量图纸上标出的基点尺寸。3.5工人完成工件自检,确认与图纸及工艺要求相符合后方能拆下工件送检验进行专检.四、出错的原因、特别注意、改正措施列表：4.1 没有检查工件的长宽高尺寸上机前的准备工作，必须认真检查工件长宽高尺寸是否符合图纸利用拉尺、碰数等方法检直其正确性4.2 工件的摆放方向根据编程作业指导书要求，对照工件、图纸确定工件的摆放方向认真检查工件的方向，然后按指导书的摆放进行操作4.3碰数偏移碰数方法、碰数后检查、输入数据的检查碰数后根据工件的长宽尺寸，把主轴移动到工件的边缘，检有碰数的正确性；输入数据后再检查其正确性4.4用错刀具认真检查所装的刀具是否与指导书的一致在执行程序的第一句时，必须确认所用的刀具4.5开粗时刀具崩碎导致工件过切、刀具报废开粗时不得离控制面板太远有异常现象及时停机检查4.6开粗后工件移位装夹时必须确保紧固开粗后重新拉表、碰数4.7工件尺寸不到数检直所使用的刀具；通知编程检直程序对于重要位置，确保使用新刀具加工；修改或增加程序4.8输错文件名加工前必须认真检查程序所用的刀具对应的文件名认真检直输入的文件名的正确性.五、易出错及注意事项：5.1工件选择错误，选别是AB板选反。5.2 钻孔位置出错，有的钻孔位必须严格按照指定位钻孔。5.3 正反面搞错，按指定要求或导柱孔位置放.5.4 左右放反，AB板不能配对。5.5装夹不紧或位置不对。5.6分种数据看错，数据算错。偏数没记刀具直径或直径搞错。5.7程式名出错。5.8中途没换刀片。5.9刀具换后没重新对刀。5.10做完局殳检查质量就下机床。六、操机步噱：6.1接任务，认真听,记下关键点与注意事项。不清楚地方一定要问。6.2做好钻空与清i吉等准备工作。6.3做好机床卫生,上工件。6.4打表分中，上紧工件，用故好必要记录.6.5对刀，并做好必要记录。6.6录入程式，开机床，开始下刀要慢。6.7仔细看机床的运作情况。6.8换刀并对对。6.9检查质量，并下机。七、编程步骤：7.1检查图形，对图形作适当处理.7.2依照刀具及工作情况构思加工思路。7.3编程，并写好程式单。7.4检查，作全面的检查，必不可少.7.5操机作必要的沟通，尽可能用书面语言。八、机床操作流程：机床上电一打开钥匙开关一进入控制系统一打开"紧急停止"一按“机床工作“一操作机床运行一停止机床运行一按“机床锁住"一一按"紧急停止"一退出控制系统一关闭计算机一关闭钥匙开关一机床断电。
