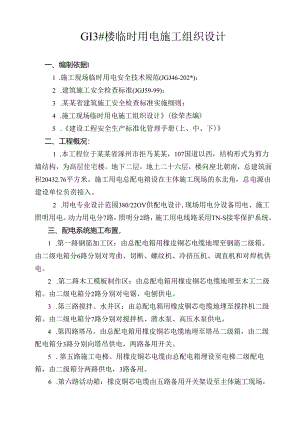

GI3#楼临时用电施工组织设计一、编制依据I1 .施工现场临时用电安全技术规范(JGJ46-202*)；2 .建筑施工安全检查标准(JGJ59-99)；3 .某某省建筑施工安全检查标准实施细则；4 .施工现场临时用电施工组织设计(徐荣杰编)5 .建设工程安全生产标准化管理手册(上、中、下)二、工程概况：1 .本工程位于某某省涿州市拒马某某，107国道以西，结构形式为剪力墙结构，为高层住宅楼。地下二层，地上二十六层，楼向座北朝南，总建筑面积20432.76平方米。施工用电总配电箱设在主体施工现场的东北角，总电源由建设单位负贲接入。2 .用电专业设计范围380/22OV供配电设计,现场用电分设备用电、施工照明用电。动力用电分7路，照明分2路，施工用电线路采用TN-S接零保护系统。三、配电系统施工布置，1 .第一路钢筋加工区：由总配电箱用橡皮铜芯电缆地埋至钢筋二级箱。由二级电箱分6路分别对弯曲、切断、螺纹机、冷挤压机、调直机和对焊机供电。2 .第二路木工模板制作区：由总配电箱用橡皮铜芯电缆地埋至木工二级箱。由二级电箱分2路分别对电锯、电刨供电。3 .第三路搅拌、水井区：由总配电箱用橡皮铜芯电缆地埋至搅拌机二级箱。由二级电箱分7路分别对搅拌机、潜水泵、高压水泵供电。4 .第四路塔吊。由总配电箱用橡皮铜芯电缆地埋至塔吊二级箱，由二级配电箱分3路分别向塔吊供电，两路备用开关。5 .第五路施工电梯。用橡皮铜芯电缆由总配电箱埋设至电梯二级配电箱，由二级箱分两路供电，3路备用。6 .第六路活动箱：橡皮铜芯电缆由五路备用开关架设至主体施工现场，分别引到三级漏电开关箱供振捣电机、蛙式打夯机用电。7、第七路电焊机：由总配电箱用橡皮铜芯电缆引至电焊二级箱。由二级电箱分3路分别对三台电焊机供电，2路备用。现场照明、办公照明由总配电箱用橡皮铜芯电缆至照明二级箱。由二级电箱分3路分别对办公室、库房、施工现场、施工作业层供电。施工所有设备用电采用三级用电二级保护。三级开关箱：一机一闸一漏一箱配电。详见临电施工平面图。四、负荷计算：针对个机械设备的用电电流量，根据绝缘导线长期负荷允许载摘流量表查处应采取的导线截面积。（现场导线为塑铜五芯电缆）K=用电不平衡系数1.05-1.10取1.10K1.=同时使用系数10台设备以下取0.75,10-30以上取0.6。K2=照明同时使用系数为0.91取1COSd）=功率因数取0.75=机械功率为0.861、主要施工机械用电情况;*4-8主要施工机械用电一览表序号名称规格单位放：；相数电容量进场11期备注1塔吊QTZ63台13116.2kW11年9月R=45m2振捣棒050台552.2kW×511年9月3振捣棒030台552.2kW×5I1.年9月4平板提捣器B1.1.1.台131.5kW×211年8月5搅拌机JC350台235.SkWX212年7月6室外施工电梯SCD2OO/2OO1.台1330k012年8月7电惮机BX1.-507台2238.6kW×211年5月8钢筋切割机GQ-50台137.OkW11年8月9弯曲机GN-50台235.5kWH年8月10电锯MJSoO台237.5kW11年7月11螺纹机台234.5kWI1.年9月12电刨XB-KMC介134.5kWI1.年8月13冷挤压机台235kB×2H年5月14娃式打夯机II1.OO台132.8kW×311年10月15钢筋调直机GT4-8台135.5kW11年7月16漕水泵QY-25.50台245kW×4U年9月17而Jffi水泵IS125100-250白1317k1.11年9月18室外用电115k1.I1.年8月19室内照明115k1.I1.年8月电容量合计电动机（3相电溯；：P,=2-Hk*电焊机（2相电源：P,=77.2k»照明用电（1相电源）：（PPJ=3OkW2.负荷计算：(1)总用电量SA总=K(EP动÷COS<i>nK1+K2EP照)=1.1×(321.2÷0.75×0.86×0.6+30)=1.1X327.11=359.82KVIA总=SX1.OOO÷1.73×Ue=359.82X1000÷1.73X380=547.34A总用电量为：359.82KVA：电流强度为：547.34A：总进线截面积：3×95+2X35(2)各分路干线负荷容量计算第一路钢筋加工：动力设备额定功率为：切割机7KW、弯曲机5.5KW、螺纹机4.5KW、冷压机5KWX2、调直机5.5KWEP动=7+5.5+4.5+10+5.5=32.5KW用电量：S=KI(EP干÷nCOS小)-0.75(32.5÷0.75×0.86)=37.8KV电流强度：1=SX1.OOO÷1.73×Ue=37.8×1000÷1.73×380=57.49A选用电缆梭面积为：3×35+2X16第二路木工模板制作，动力设备额定功率为：电锯7.5KW、电刨4.5KWP动=7.5+4.5=13KW用电量：S=K1.(P÷COS)=0.75(13÷0.75×0.86)=315.IKVA电流强度：I=SX1.OOO÷1.73×Ue=15.1.×1000÷1.73×380=22.97A选用电缆截面积为：3×25+2X16第三路搅拌机：动力设备额定功率为：搅拌机5.5KWX2、潜水泵5KWX4、高压泵17KWEP动=11+20+17=48KW用电量：S=K1.(£P干÷nCOS(b)=0.75(48÷0.75×0.86)=55.8IKVA电流强度：I=SX1.OOO÷1.73×Ue=55.81×1000÷1.73×380=84.89选用电缆截面积为：3×35+2×16第四路塔吊：.动力设备额定功率为:塔吊116.2KWEP动=116.2KW用电量：S=K1.(EP干÷nCOS<1.>)=0.75(116.2÷0.75X0.86)=135.IKVA电流强度：=SX1.OOO÷1.73×Ue=135.1×1000÷1.73X380=22.97A选用电缆截面积为：3X35+2X16第五路施工电梯：动力设备额定功率为：施工电梯30EP动=30Kw用电量：S=K1.(P÷COS)=0.75(30÷0.75×0.86)=34.88KV电流强度：I=SX1.OOO÷1.73×Ue=34.88×1000÷1.73×380=53.06选用电缆截面积为：3X25+2X16第六路移动箱(二级箱b动力设备额定功率为：振捣棒2.2KWX1.0、平板振捣器1.5KW、蛙式打夯机2.8KW×3P动=22+1.5+8.4=31.9KW用电量:S=K1.(PzF÷COS)=0.75(31.9÷0.75×0.86)=37.09KVA电流强度：I=SX1.OOO÷1.73×Ue=37.09×1000÷1.73X380=56.42选用电缆截面积为：3×25+2X16第七路电焊机：动力设备额定功率为：电焊机38.6KWX2EP动=77.2KW用电量：S=K1.(EP干÷qCOS巾)=0.75(77.2÷075X0.86)=119.69KV电流强度：I=SX1.OOO÷1.73×Ue=119.69×1000÷1.73×380=182.07选用电缆截面积为：3×35+2X16现场、办公照明照明设备额定功率为:室内15KW、室外15KWEP照=30KW用电量：S=K1.(EP干÷11COS)=0.75(30÷0.75X0.86)=34.88KV电流强度：=SX1.OOO÷1.73×Ue=34.88X1000÷1.73X380=53.06选用电缆截面积为：3×4+2×25(3)机械设备支线用电负荷量搅拌机：用电量：S搅拌=K1.-£P搅拌÷nCOS=0.6×5.5KW÷0.75X0.86=3.79KVA电流强度：I搅拌=S×1000÷1.73×Ue=3.79×1000÷1.73X380=9.7A选用电缆：3X4+2X2.5木工电锯：.用电量：S锯=K1.-EPtg÷nC0S4>=0.6×7.5KW÷0.75×0.86=5.16KVA电流强度：I锯=SX1.OOO÷1.73×Ue7.5×1000÷1.73×380=11.4A选用电缆：3X4+2X2.5振捣棒：用电量：S棒=K1.-£P棒÷COS力=0.6×2.2KW÷0.75×0.86=1.5KVA电流强度：I棒=S×1000÷1.73×Ue=6.8×1000÷1.73X380=10.4选用电缆：3X2.5+2X1.5平板振捣器：用电量：S平板=KI£P平板÷nC0S<i>=0.6×1.5KW÷0.75X0.86=1.03KV电流强度：I平板=SX1.OOO÷1.73×Ue=1.03×1000÷1.73X380=1.57A选用电缆：3×2.5+2×1.5蛙式打夯机：用电量：S蛙=KiP4÷11cos=0.6×2.8KW÷0.75X0.86=2.06KVA电流强度：I蛙=SX1.OOO÷1.73×Ue=8×1000÷1.73X380=12A选用电缆：3X2.5+2X1,5电焊机：用电量：S焊=K1.-EP焊÷nCOS<b=0.6X38.6KW÷0.75X0.86=22.56KVA电流强度：I焊=SX1.OOO÷1.73×Ue=12.8X1000÷1.73X380=19.5选用电缆：3X4+2X2.5钢筋切割机：.用电量：S切割=K1.P切割÷11COS=0.6×7KW÷0.75X0.86=4.82KVA电流强度：切割=S×1000÷1.73×Ue=4.82×1000÷1.73×380=0.07选用电缆：3×2.5+2X1.5钢筋弯曲机：.用电量：S弯曲=K1.ZP弯曲÷nCOS<i>=0.6×5.5KW÷0.75×0.86=3.78KVA电流强度：I弯曲=SX1.OOO÷1.73×Ue=3.78X1000÷1.73X380=5.75A选用电缆：3×4+2×25木工平刨一用电量：S包IJ=KI-EP刨÷11COSd)=0.6×4.5KW÷0.75X0.86=3.IKVA电流强度：I平刨=SX1.OOO÷1.73×Ue=6.4×1000÷1.73X380=9.8A选用电缆：3X4+2X2.5螺纹机：用电量：S螺纹=K1.-EP螺纹÷nCOS<b:0.6X4.5KW÷0.75×0.86=3.IKVA电流强度：I螺纹=SX1.OOO÷1.73×Ue3
