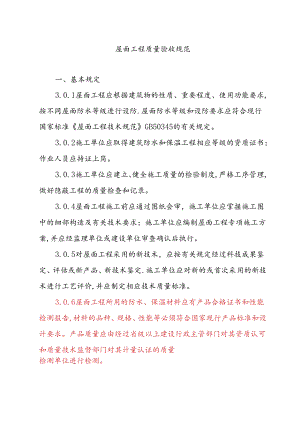

屋面工程质量验收规范.docx

屋面工程质量验收规范一、基本规定3.0.1屋面工程应根据建筑物的性质、重要程度、使用功能要求,按不同屋面防水等级进行设防.屋面防水等级和设防要求应符合现行国家标准屋面工程技术规范GB50345的有关规定。3.0.2施工单位应取得建筑防水和保温工程相应等级的资质证书；作业人员应持证上岗。3.0.3施工单位应建立、健全施工质量的检验制度,严格工序管理,做好隐蔽工程的质量检查和记录。3.0.4屋面工程施工前应通过图纸会审，施工单位应掌握施工图中的细部构造及有关技术要求；施工单位应编制屋面工程专项施工方案,并应经监理单位或建设单位审查确认后执行。3.0.5对屋面工程采用的新技术，应按有关规定经过科技成果鉴定、评估或新产品、新技术鉴定.施工单位应对新的或首次采用的新技术进行工艺评价,并应制定相应技术质量标准。3.0.6屋面工程所用的防水、保温材料应有产品合格证书和性能检测报告,材料的品种、规格、性能等必须符合国家现行产品标准和设计要求。产品质量应由经过省级以上建设行政主管部门对其资质认可和质量技术监督部门对其计量认证的质量检测单位进行检测。3.0.7防水、保温材料进场验收应符合下列规定：1应根据设计要求对材料的质量证明文件进行检查，并应经监理工程师或建设单位代表确认,纳入工程技术档案；2应对材料的品种、规格、包装、外观和尺寸等进行检查验收,并应经监理工程师或建设单位代表确认，形成相应验收记录；3防水，保温材料进场检验项目及材料标准应符合本规范附录A和附录B的规定.材料进场检验应执行见证取样送检制度,并应提出进场检验报告；4进场检验报告的全部项目指标均达到技术标准规定应为合格;不合格材料不得在工程中使用。3.0.11当进行下道工序或相邻工程施工时,应对屋面已完成的部分采取保护措施,伸出屋面的管道、设备或预埋件等，应在保温层和防水层施工前安设完毕.屋面保温层和防水层完工后,不得进行凿孔、打洞或重物冲击等有损屋面的作业。3.0.12屋面防水工程完工后，应进行观感质量检查和雨后观察或淋水、蓄水试验,不得有渗漏和积水现象。3.0.13屋面工程各子分部工程和分项工程的划分,应符合表3.0.13的要求.表3.0.13屋面工程各子分部工程和分项工程的划分分部工程子分部工程分项工程屋面工程基层与保护找坡层,找平层，隔汽层，隔离层,保护层保温与隔热板状材料保温层,纤维材料保温层，喷涂硬泡聚氨酯保温层,现浇泡沫混凝土保温层，种植隔热层,架空隔热层，蓄水隔热层防水与密封卷材防水层,涂膜防水层，复合防水层,接缝密封防水瓦面与板面烧结瓦和混凝土瓦铺装,沥青瓦铺装,金属板铺装,波路采光顶铺装细部构造檐口,檐沟和天沟，女儿墙和山墙,水落口，变形缝,伸出屋面管道,屋面出入口,反梁过水孔,设施基座,屋脊,屋顶窗3.0.14屋面工程各分项工程宜按屋面面积每500m,-1000Itf划分为一个检验批,不足500Itf应按一个检验批；每个检验批的抽检数量应按本规范第4-8章的规定执行。二、基层与保护工程1、找平层和找坡层检验批质量控制要求:主控项目4.2.5 找坡层和找平层所用材料的质量及配合比，应符合设计要求。检验方法：检查出场合格证、质量检验报告和计量措施。4.2.6 找坡层和找平层的排水坡度，应符合设计要求。检验方法：坡度尺检查。一般项目4.2.7 找平层应抹平、压光，不得有酥松、起砂、起皮现象O检验方法：观察检查4.2.8 卷材防水层的基层与突出屋面结构的交接处，以及基层的转角处，找平层应做成圆弧形，且应整齐平顺。检验方法：观察检查。4.2.9 找平层分格缝的宽度和间距，均应符合设计要求。检验方法：观察和尺量检查。4.2.10 10找坡层表面平整度的允许平偏差为7皿，找平层表面平整度的允许偏差为5mm.检验方法：2m靠尺和塞尺检查。2、隔气层检验批质量控制要求：主控项目4.2.11 3.6隔汽层所用材料的质量，应符合设计要求。检验方法：检查出厂合格证、质量检验报告和进场检验报告。4. 3.7隔汽层不得有破损现象。检验方法：观察检查。一般项目4.8.8 卷材隔气层应铺设平整，卷材搭接缝应粘结牢固，密封应严密，不得有扭曲、皱折和起泡的报告缺陷。检验方法：观察检查。4.8.9 涂膜隔热层应粘结牢固，表面平整，涂布均匀，不得有堆积、起泡和露底等缺陷。检验方法：观察检查3、隔离层检验批质量控制要求：主控项目4.4.3 隔离层所用材料的质量及配合比，应符合设计要求。检验方法：检查出厂合格证和计量措施。4. 4.4隔离层不得有破损和漏铺现象。检验方法：观察检查。一般项目4.5.5 塑料膜、土工布、卷材应铺设平整，其搭接宽度不应小于50mm,不得有皱折。检验方法：观察和尺量检查。4.5.6 低强度等级砂浆表面应压实、平整，不得有起壳、起砂现象。检验方法：观察检查。4、保护层检验批质量控制要求：主控项目4.5.7 保护层所用的材料质量及配合比，应符合设计要求。检验方法：检查出厂合格证、质量检验报告和计量措施。4.5.8 块体材料、水泥浆或细石混凝土保护层的强度等级,应符合设计要求。检验方法：检查块体材料、水泥浆或混凝土抗压强度试验报告。4.5.9 保护层的排水坡度，应符合设计要求。检验方法：坡度尺检查。一般项目4.5.9块体材料保护层表面应干净，接缝应平整，周边应顺直，镶嵌应正确，应无空鼓现象。检查方法：小锤轻击和观察检查。4.5.10水泥砂浆、细石混凝土保护层不得有裂纹、脱皮、麻面和起砂等现象。检查方法：观察检查。4.5.11浅色涂料应与防水层粘结牢固，厚薄应均匀，不得漏涂。检查方法：观察检查。4.5.12保护层的允许偏差和检验方法应符合表4.5.12的规定。*4.5.12保护层的允许偏差和检验方法项目允许偏差（mm）检验方法块体材料水泥砂浆细石混凝土表面平整度4.04.05.02m靠尺和塞尺检查绕格平直3.03.03.0拉线和尺量检查接缝高低差1.5直尺和塞尺检查板块间隙宽度2.0尺量检查保护层厚度设计厚度的10%,且不得大于5mm钢针插入和尺量检查三、保温与隔热工程5.1.7保温材料的导热系数、表观密度或干密度、抗压强度或压缩强度、燃烧性能，必须符合设计要求。1、板状材料保温层检验批质量控制要求：主控项目5.2.4板状保温层材料的质量，应符合设计要求。检验方法：检查出厂合格证、质量检验报告和进场检验报告。5.2.5板状材料保温层的厚度符合设计要求，其正偏差应不限，负偏差应为5%,且不得大于4mm。检验方法：钢针插入和尺量检查。5.2.6屋面热桥部位处理应符合设计要求。检验方法：观察检查。一般项目5.2.7板状保温材料铺设应紧贴基层，应铺平垫稳，拼缝应严密，粘贴应牢固。检验方法：观察检查。5.2.8固定件的规格、数量和位置均应符合设计要求；垫片应与保温层表面齐平。检验方法：观察检查。5.2.9板状材料保温层表面平整度的允许偏差为5mm。检验方法：2m靠尺和塞尺检查。5.2.10板状材料保温层接缝高低差的允许偏差为2mm.检验方法：直尺和塞尺检查。2、纤维材料保温层检验批质量控制要求：主控项目5.3.3纤维保温材料的质量，应符合设计要求。检验方法：检查出厂合格证、质量检验报告和进场检验报告。5.3.4纤维材料保温层的侯府应符合设计要求，其正偏差应不限，毡不得有负偏差，板负偏差应为4%,且不得大于3mmo检验方法：钢针插入和尺量检查。5.3.5层面热桥部位应符合设计要求。检验方法：观察检查。一般项目5.3.6纤维保温材料辅助设应紧贴基层，拼缝应严密，表面应平整。检验方法：观察检查。5.3.7固定件的规格、数量和位置应符合设计要求；垫片应与保温层表面齐平。检验方法：观察检查。5.3.8装配式骨架和水泥纤维板应铺钉牢固，表面应平整;龙骨间距和板材厚度应符合设计要求。检验方法：观察和尺量检查。5.3.9具有抗水蒸气渗透敷面的玻璃棉制品，其外敷面应朝向室内，拼缝应用防水蜜蜂胶带封严。检验方法：观察检查。3、喷涂硬泡聚氨酯保温层检验批质量控制要求：主控项目5.4.6喷涂硬泡聚氨酯所用原材料的质量及配合比，应符合设计要求。检验方法：检查原材料出厂合格证、质量检验报告和计量措施。5.4.7喷涂硬泡聚氨酯保温层的厚度应符合设计要求，其正偏差应不限，不得有负偏差。检验方法：钢针插入和尺量检查。5.4.8层面热桥部位处理应符合设计要求。检验方法：观察检查。一般项目5.4.9喷涂硬泡聚氨酯应分遍喷涂，粘结应牢固，表面应平整，找坡应正确。检验方法：观察检验。5.4.10喷涂硬泡聚氨酯保温层表面平整度的允许偏差为51111o检验方法：2m靠尺和塞尺检查。4、现浇泡沫混凝土保温层检验批质量控制要求：主控项目5.5.5现浇泡沫混凝土所用原材料的质量及配合比，应符合设计要求。检验方法：检查原材料出厂合格证、质量检验报告和计量措施。5.5.6现浇泡沫混凝土保温层的厚度应符合设计要求，其正负偏差应为5%,且不得大于5mm。检验方法：钢针插入和尽量检查。5.5.7屋面热桥部位处理应符合设计要求。检验方法：观察检查。一般项目5.5.8现浇泡沫混凝土应分层施工，粘结应牢固，表面应平整，找坡应正确。检验方法：观察检查。5.5.9现浇泡沫混凝土不得有贯通性裂缝，以及疏松、起砂、起皮现象。检验方法：观察检查。5.5.10现浇泡沫混凝土保温层表面平整度的允许偏差为51111o检验方法：2m靠尺和塞尺检查。5、种植隔热层检验批质量控制要求：主控项目5.6.6种植隔热层所用材料的质量，应符合设计要求。检验方法：检查出厂合格证和质量检验报告。5.6.7排水层应与排水系统连通。检验方法：观察检查。5.6.8挡墙或挡板泄水孔的留设应符合设计要求，并不得堵塞。检验方法：观察和尺量检查。一般项目5.6.9陶粒应铺设平整、均匀，厚度应符合设计要求。检验方法：观察和尺量检查。5.6.10排水板应铺设平整，接缝方法应符合国家现行有关标准的规定。检验方法：观察和尺量检查。5.6.11过滤层土工布应铺设平整、接缝严密，其搭接宽度的允许偏差为TOmmo检验方法：观察和尺量检查。5.6.12种植土应铺设平整、均匀，其厚度的允许偏差为土5%,且不得大于30mmo检验方法：尺量检查。6、架空隔热层检验批质量控制要求：主控项目5.7.5架空隔热制品的质量，应符合设计要求。检验方法：检查材料或构件合格证和质量检验报告。5.7.6架空隔热制品的铺设应平整、稳固，缝隙勾填应密室。检验方法：观察检查。一般项目5.7.7架空隔热制品距山墙或女儿墙不得小于250mm。检验方法：观察和尺量检查。5.7.8架空隔热层的高度及通风屋脊、变形缝做法，应符合设计要求。检验方法：观察和尺量检查。5.7.9架空隔热制品接缝高低差的允许偏差为3mm.检验方法：直尺和塞尺检查。7、蓄水隔热层检验批质量控制要求：主控项目5.8.5防水混凝土所用材料的质量及配合比，应符合设计要求。检验方法：检查出厂合格证、质量检验报告、进场检验报告和计量措施。5.8.6防水混凝土的抗压轻度和抗渗性能，应符合
