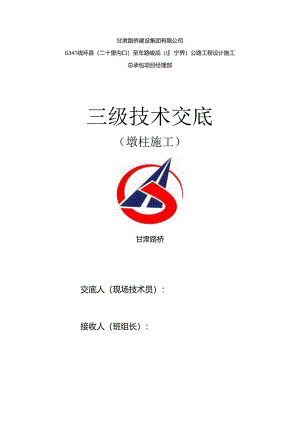

甘肃路桥建设集团有限公司G341线环县（二十里沟口）至车路峻觇（I.宁界）公路工程设计施工总承包项目经理部三级技术交底（墩柱施工）甘肃路桥交底人（现场技术员）：接收人（班组长）：现场施工交底单分项工程名称墩柱施工工程部位马坊川五号大柝交底人接受人交底时间要参加人员交底内容一、工程第况马坊川5#大桥位于横跨马坊川河流，桥梁设计中心桩号是K8+525.本桥设置柱式堵、勒板台，桥梁皴柱直径为1.4m的共32根,平均高度为8.而。二、羽场准备1、墩柱施工场地的四周应平整压实，合理堆放材料和机具.确保大型起重.吊车及运输机械的停放。2、曲工现场的电气设备必须符合施工现场临时用电安全技术规范,输电线路采用三相五线制和“三级配电二级保护”，电鼓（缆）按要求架设，不可随地拖拉，各类电箱均安装在适当位置，井设有重曳接地保护措施。二、工艺流程流程测量放样-标高测定接茬面凿毛一一脚手架搭设-钢斯绑扎-模板安装-质量脸收-泄凝土浇筑一拆模-养护三、墩柱施工方法1、前期准备桩系梁与堵柱的接触而蜚毛，并使用高压水枪清理，做好施工筑的处理。桩系梁内埋设感柱模板固定需要使用的慎埋钢筋。搭设钢管脚手架，支架采用巾48e的钢管碗扣组合。上部与墩顶齐平，立杆项目名称：二车公路一分部编号:间距1.m.横杆步距1.2m,脚手架8m以下采用拗杆加固，8m以上果用缆绳加固。此脚手架主要为施工用脚手架，不承重。2、测量放强利用全站仪准确定出墩柱的中心标高、中轴线、四周边线及支立模板边线，并加防护桩以备墩柱中心复位用。根据测出的地周线,复测墩柱底标尚，采用高标号砂浆在球柱外边线抹带并利用水平尺找平，使带高一致，以利支模。3、凿毛处理数柱钢筋绑扎前要将墩柱范围内的桩系梁进行凿毛处理，以利于桩系梁建与徐柱硅的良好结合。.4、模板选型加工本工程墩柱模板采用铜模板。为方便拆装，一个澈柱模板采用若干个模板组袭而成O5、模板的安装墩柱模板在地面上拼装成型，拼缝用海绵条有封。模板表面刷脱模剂或优质机油。成型后的模板用吊车把合安装，对位时，下口先对准测量标注的钢模板外线，用木楔子和定位钢筋固定钢模板下口；在钢模板上十字方向拉出4根带导链的钢丝泡和地锚线接.然后调整导链长度用全站仅校正钢模板上口，确保钢模板上口中心与墩柱在桩系梁上的投影中心（即测量放线的墩柱中心）吻合：吻合后因定导铁以保证钢模板的稳定性、位置准确，水平位置按控制线，垂直度使用吊锤控制，并用钢丝绳拒锚固定模板加固完成后，对模板送行检查，做到平面位置准确,表面无污物、砂浆及其他杂物，表面平顺，接婕严密，垂直度及结构尺寸满足图抵及规范要求。徽柱保护层设计要求为5.5cm,每隔1.5米每围放置4个保护层垫块，确保数柱保护层10滤合格率。6、墩柱混凝土浇筑浇筑前应将铜模板内杂物、已浇桩系梁上的泥土清理干净。钢模板、钢筋自检和现场监理脸收合格后，方可进行建旗上的浇筑。硬浇注过程中随时监控徐柱的里直度，发现偏差较大的情况后，及时用导链进行调整纠正。数柱球采用垂直运输,用汽车吊配合吊入模板。硅浇捣前，对模板拼缱进行特别检查，并做好新老混凝土的浆接。浇筑前，设置串筒向下垂宜送料。遑凝土浇筑采屈吊车进行，分层浇筑混凝土.每层浇筑厚度不大于50Cm,采用插入式50型振捣棒分层振扬,振捣间距为40cm,插入下层砂5、IoCm,要求快插慢拔，禁止型撞模板和钢筋.需振捣到球停止下沉，无明显气泡上升,表面平整一致，呈现薄层水泥浆为止。分层振捣时.先振敏柱四周，便球中气体部分顺模板跑出和挤到中间，再振中阿，把集中在中间的气泡赶出。堆H枪IJE*制允IT假空分项1.FyN称检Ift项H允许依基(mm)检验触率检验方法合格率(%)JEM点数下部结构JW浇Kfc增1混;疑IirtiKW0E.5倍打根杜2按规定t3100K斑(R馆)±52用尺吊.长、宽各I点.MUW2I(M)1，“；±10I用的尺IiI柱全岛1.TftiSMi!±10I川水准仪测*1.垂口懂O.5H.I1.1OI川承线或经纬仪；wm1.牯线位移2用行纬仪测“I(M)T«f«OI用3米口尺M品大假1.麻面<0.50%2川俏尺量底曲自UU枳i6、模板的拆除坡柱混凝土达到2.5VPa方可柝模，为保证墩柱外观质量,拆模时不得强行战模，以免损伤混凝土表面光洁度及钢模板。拆下的模板按照梯位接放，并由专人保养，确保模板正常周转使用。7、养生激柱拆模后，墩柱外包水能量养生膜，包裹前先进行洒水，在湿润状态下进行水能量包裹.能长期达到保湿、保温养护的目的。每隔5天进行补水一次，确保混凝土养生基本同步于标养宴条件。四、质量检验及标准1.加强混凝土的撞拌运输的控制，防止混凝土出现离析，严格控制混凝土施工的配合比及料源的情况，不合格的混凝土1.律不得使用，混凝土采用髭凝土运输车运输，防止出现离析现生：钢筋的加工绑扎及焊接要符合规范要求，每次混凝土浇筑前要进行彻底检查，不合格的坚决返工处理；模板支立应按测量定位的坐标严格操作，保证在误差允许的范围内，采用缆风绳迸行空心模板的固定.防止出现跑模*涨模等现象；电凝土浇筑应严格按照设计的顺序进行,每层浇筑的厚度不大于50cm,确保不因局榻压力过大而出现崩模的现象；支架与模板的连接焊接牢固，在安装前进行认真检查,确保质量及安全.2,高墩柱属高空作业范畴，所有操作人员均应有高空作业上岗证,特种作业人员均纪持证上岗；每个施工人员佩戴安全帽、安全带、安全堤,避免出现事故；支架与模板焊接牢固；拆装模板时，人员要将安全带绑在安全栏上，绑扎牢固。模板拆卸时要统一指挥，统一进行；起吊重物时，下面严禁站人，同时要观察好西周及作业而，要有专人指挥，不得野蛮施工。五、安全技术交底1、高空作业安全技不措施：(1),从事高处作业人员要定期体检,经医生诊断，凡患高血压、心脏病、贫血病、酸痫以及其它不适于高处作业的人员，不得从事高处作业。(2),高处作业衣着要简便，禁止穿硬底和带钉易滑的鞋.(3),高处作业所用材料要放平稳，工具应随手放入工具袋(套)内，上下传递物件禁止抛掷。(4),遇有恶劣气候(如风力在六级以上,含六级)，影响施工安全时,禁止进行露天高处，起重，吊装，打桩作业。(5),施工梯子不得缺档，不得登高使用，梯子横档间距以30公分为宜，使用叶上墙要扎牢，下端应采取防滑措施，单面悌与地面的夹角以60、70度为宜，禁止二人同时在梯上作业，如需接长使用应绑牢固，人字楼底脚要拉牢，在通道处使用梯子，应有人监护式设围栏，1Om以上宜用旋梯。铜脩、角钢梯焊接必须牢固。乘人的外用吊笼，需有可靠的安全装置，并由持有特种作业"操作证''的人员操作。乘人不得将头、手、脚伸出吊笼外，笼未停稳不得上下。除指定的专人外.禁止攀登塔架、起重督、吊能和随同运料的梯、笼、吊装物上下。(6),高处作业必须有安全防护措施。没有安全防护设施，禁止在未固定的模板等构件上行走或作业，高处作业与地面联系，应设通讯装置，井专人负责。(7),乘人用的吊笼应设置高度限位器,断绳保险等可靠的安全装置。除特殊情况指派的专人外，禁止攀登起重曾，绳索和骸同运料的吊笼、吊装物上下。2,施工现场安全防护措施：(1).施工人员进入现场必须戢安全帽，严禁赤脚、穿拖鞋或高跟鞋进入施工现场，严禁无关人员进入施工现场。对于祓允许的参观和检查人员需佩.带规定的防护的闻具。(2),夜同施工时，要有足够的照明，施工危险区域，白天悬挂明显标志，夜间悬挂标志灯。(3),事故易发部位,如本工程高空作业处.起吊区，用电机械.等安排专职的安全员进行指挥与监督；<4),现场施工特种作业人员要佩带专门的防护用品，如电焊工要包带护目钱和面罩.高空作业系好安全带。(5)、所有现场施工人员严禁酒后上岗。(6)、现场施工道路的交叉处或拐弯处设立安全警告标志。、变压器周围设高度不低于1.7米的安全护栏，四周挂上“小心！高压危险”的警告牌.(8),定期进行安全生产检杳工作,对检查出的不安全因素和隐患应立即整改，整改不力的悬挂警告黄牌，直至整改完毕。(9)、工地入口处设安全告示板，宣传施工安全信息,安全检查记录，整改情况。(10),办公室加强与气象部门联系，重点收集高温等方面的资料，一旦发现有危及工程安全及人员安全的灾害气象预先时，立即上报项目领导，及叶采取措施。(U),地锚要牢固，缆风绳不得绑扎在电杆或其它不稳定的物件上。(12).吊装作业前必须严格检查起重设备各部件的可靠性和安全性，并进行吊装。3、用电安全管理：施工现场的电气设备必须符合速设部K瓶工现场临时用电安全技术规范(JG46-88),输电线路采用三相五线制和“三级配电二级保护“，电线(缆)按要求架设，不可随地拖拉，各类电箱均安装在适当位置,并设有重复接地保护措施,里复接地电阻值不大于K)欧姆。执行“一机、一闸、一箱”制.(1).临时架空高压鼓路与在建工程的水平距离不少于10米,现场机动车道与高压线路的垂直距离不小于7米。在施工现场专用的中性点直接接地的电力设路采用TN-S接零保护系统，接地电阻不大千4欧姆，电气设备的金属外壳与专用保护零线相连接。(2)、变配电室符合“四防一通”要求，建立相应的管理制度，配置好必要的安全防护用品。现场所有总配电箱，分配电箱应安装漏电保护装置，电源进出线、电源开关、保险装置安装必须符合安全规范，老化、破皮.不合格的电缆、电线1.律不许使用，所有临时供电线路必须设在绝缘架上。(3)、地动力用电及照明歧路的设计必须经机电工程好审定,由专业电工进行安装，并经安委会险收合格后方能使用。电器设备及输电线路安装完毕后.经技术都门骏收合格后方可运行。夜间施工设有电工值班，节假日或工作完毕后要切断电源。(4)、电气和机械设备必须接零并根据情况安装必要的防雷装置，电工作业时必须穿戴好个人防护用品，并严格执行电气安全操作规程，做到持证上岗。电工作业必须严格贯彻“袋得正确.用得安全，修得及时，拆得彻底”的十六字方针。夜间电工值班必须两人同时上岗。严禁非专业电工安装、移动、搭设供电段路和电气设备。(5).低压线路架设和使用必须符合有关规定，照明线路、灯具等安袋高度要符合规定高度。食堂和浴室照明设置防潮灯具,并安装漏电保护器，其漏电动作电流不大于30里安.动作时间不大于0.1秒。易燃易爆场所要安装防爆电昌。(6)、现场的手持电动工具和小型电器设备设有专人负责管理，电气设备进出仓库均认真检查和验收，做好日常的检交、维修和保养工作，不准带病运转。技术负责人意见:质检负责人意见:注；1、本交接衣应包括技术要求、工期、旗最、主要技术指标等（三线交底单）。2,此表一式三份，项目部案一份，现场技术员一份，劳务代去或班殂负货人一份。3、此表适用于现场技术员向施工班组负说人的交底.
