建筑材料主要技术指标.docx

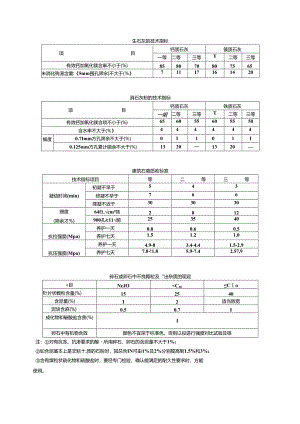

生石灰的技术指标项目钙质石灰篌质石灰一等二等三等T二等三等有效钙加氧化镁含麻不小于(%)858070807565未消化残渣含量:5mm囤孔筛氽)不大于(71117161420消石灰粉的技术指标项目钙质石灰铁质石灰一喏二等三等T二等三等有效钙加氧化镁含琐不小于(%)656055605550含水率不大于(444444细度0.7Imm方孔筛余不大于()0I101I0.125mm方孔累计能余不大于(%)1320一1320建筑石膏质收标准技术指标项目等二等三等凝结时间(min)初凝不早于543终凝不早于766绛凝不迟于303030细度(筛余才)64f1.cm2筛2812900孔c11能253540抗拉强度(Mpa)养护一天0.80.60.5养护七天1.51.21.0抗压强度(Mpa)养护一天4.9-83.4-4.41.5-2.9养护七天7.8-!1.85.9-7.42.57.9碎石或卵石中不良颗粒及“出杂质的现定«目NeJO<C30Co针片状颗粒含量(%)152540含泥量(%)I2适当放宽泥块含麻(%)0.50.7I成化物和破酸盐含贵(%)I卵石中有机物含效颜色不宜深于标准色，否则以役进行强度对比试验及核注：对有抗冻、抗渗要求的酸所用碎石、卵石的含泥量不大于1%：如含泥基本上是非粘十.质的石粉时，其总含IN可由1%及2%分别提高到1.5%和3%：含有煤粒状硫化物和硫酸盐时，要经专门检验，确认能满足的耐久性要求时，方能使用。石子的顽粒强度火成岩变质岩水成岩水饱和板眼抗压覆度Mpa)806060注：石子的颗粒强度与所采用的S标号之比，不应小于1.5%.石子的J卡碎指标(ft岩石品种检强度等级压碎指值(%)碎石火成岩C55<4OW1.OWC35I6变侦岩或深成的火成岩C55-C4OI2C3520水成岩C55C40W13C35W30卵石C55-C4OI2C3516砂、石的坚IN性指标的所处的环境条件循环后的重Ift损失砂石在严寒及寒冷地区室外使用，并经常处于潮湿或干湿交待状态卜的价W8W8在其他条件下的碎1012砂中泥污、有杏勃质含量的规定*30<Cj0注含泥眼全35有抗冻、抗淮或其它特殊要求的的用砂不宜3%：对WCIi,的碎用砂可放宽云母含量十2有抗冻、抗渗要求的碎用砂不宜1%轻物榜含埴中硫化物和烫酸盐含量1含有颗粒状者，要经专门检验,确认能满足碎耐久性要求时.方能使用有机物含琉颜色不宜深于标准色如果深于标准色,则应配成砂浆诳行强度复核泥块含疑力%I2对WCu)的碎用砂可放宽烧结普遹限耐久性能鉴别指标项目婴别指标抗冻试验每块质样均须符合下列要求：(1干燥时的质瞅损失不大于2%(2)被冻裂距样的裂纹长度不大于下表中关于“裂纹长度”的规定泛霸试验每块质样不应出现起粉、抻利和脱皮现象石灰埋裂试验试5金后每块破样外观指标应符合下表中“杂质凸出高度二“跳楞掉角”、“裂纹长度”的规定,且在各面上不允许有最大直径大于Iomm的爆裂点，另：(1)特等传a.具有Ja大直径为25mm的爆裂点不超过两处的样砖不得笠于2块，但爆裂点不得在同一条面或顶面上出现；b.具有加大口径为5-IOmm的爆裂点一处老不犯多于1块.2一等腺A具有最大直径大于5mm不大于IOmm的爆裂点不超过两处的样砖不树多于2块，但爆裂点不行在同条面或顶面上出现.吸水率成脸每组成样的平均吸水率优等砖不大于27%一等砖不大于25%合格博无要求烧结普通礴的分类标准项目优等一等合格标号不低于MU20MU1.OMU7.5外形指标尺寸偏走(mm)长度±4±5±6宽度±3±4±5F?度±2±3±3两个条面的皿度差nm)235弯曲mm)235杂质在破面上造成的凸出高度(mm)235缺榜掉角的三个破坏尺寸不得同时大于mm)202030裂长度(mm)大面上宽度方向及其延伸到条面的长度7070IIO大面上长度方向及其延伸到原面上的长度或条、顶面上水平裂纹的长度100100150颜色(一条面和一项而)基本一致一完整面不得少于一条面和一项面一条面和一顶面一条面和一顶面混等率(%)51015烧结普通传标号标号抗压强度Mpa)五块平均值单块爆小值MU3030.023.0烧结普通破标号续表标号抗Hi强度Mpa)五块平均值单块最小值MU2525.019.0MU2020.014.()MU1515.010.0MU1.O10.06.5MU7.57.55.0烧结多孔1芯的标号产品等级强度等级抗压强度(Mpa)抗折荷裁KN)五块平均值单块最小值五块平均值单块最小值优等品MU3030.022.013.59.0MU2525.018.011.57.5MU2020.014.09.56.0一等品MUI515.010.07.54.5MUIO10.06.05.53.0合格品MU7.57.54.54.52.5烧结妥孔砖砖主.要规格代号长(mm)宽(mm)厚(mm)KMI19019090KPI24011590KP2240180115烧结空心Ii专和宽心砌块的标号产品等级强度等级大面抗压独度(Mpa)条面抗1.K强度(Mpa)五块平均值单块段小(ft五块平均值垂块最小位优等品5.05.03.73.42.3一等品3.03.02.22.21.4合格品2.02.01.41.60.9烧结空心砖和空心砌块的密度宙度级别五块密度平均值(kgm3)80()这80090080JOOO1.1.901-1100石油沥声技术标准原显指标道路石油油宵建筑石油渐百普通石油浙百2180140100甲100乙60甲60乙103040756555针入度(25C100g)(1/10mm)201300161200121160911208112051-8041-80102526353650756555延度(25'CKCm)100100:|>906070401.52.53.521.51软化点(IC)30353542504245-50459575606080100溶解度(%)9999999999989899.599.599989898蒸发损失(%)III1I11III蒸发后例入度比(%)50606()65657070656560一一内点(开口.1C)18020()230230230230230230230230230230230水分(%)0.20.20.20.20.2HE痕迹眠选痕迹眠选痕透痕透注：当25'C延度达不到100Cm时，如IS1C近度不小于100em也认为合格。新青胶的技术性能y号石油沥声股油沥声,胶S-60S-65S-70S-75S-80S-85J-55J-60J-65耐热度用2mm19的沥膏胶粘合两张沥育纸度上.停放5h,浙药股不应流涌，i,于不低于下列温度匕中，在1：1的坡行纸不应滑动606570758085556065柔韧性涂在沥声浪纸上的2mm厚的浙青股，在18±2D时,围绕下列直径(mm)的网楼JIJ2s的时间以均衡速度鳄曲成步周，沥有胶不应有裂税101515202530253035粘铭力用手将两张粘贴在一起的油纸慢慢地一次撕开,从油纸和沥百胶结材料的粘贴面的任何一面的挺开部分，应大于粘贴面积的1/2油价的技术性能要求指标名称标号701702703801X02803酎热度温度CC)7080下垂值mm)不大于4拈结性(mm)不小于15保油性港油帕发(mm不大干5港油张数(张不多于4挥发率(%)不大于2.8施工度(mm)不大于22低温柔性品度CC)-IO-20-30-IO-20-30拈结状况合格浸水后粘结性(mm)不小于15商聚物改性沥青,防水卷材外观质量项目旃境要求孔洞、跳边、裂口不允许边缘不整齐不超过IOmm胎体露白、未浸透不允许皴布材料粒度颜色均匀每卷卷材的接头不超过1处，较短的一段不应小于1000mm接头处应加长150mm商聚物改性浙if防水卷材物理性能项目性能要求聚脂苣胎体玻纤胎体聚乙烯胎体拉力<N50mm>3450板向350横向32S0>100延伸率(%)般大拉力时，30断裂时，2耐热度(,C,2h)SBS卷材90.APP卷材110.无滑动、流淌、滴落PEE卷材90,无流淌、起泡低潮菜度SBS卷材-18,APP卷材.5,PEE卷材-10.3mm9r=1.5mm:4mmr=1.5mms3$穹180°,无裂奴不透水性压力(Mpa)0.30.203保持时间<min>30合成高分子防水荏材外观须审项目质瞅要求折痕每卷不超过2处.总长度不超过20mm杂质
