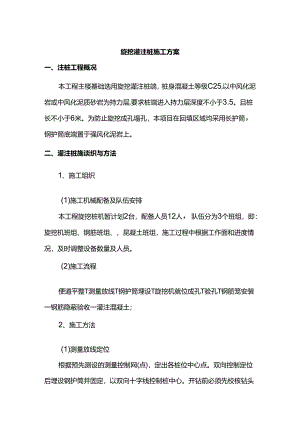

旋挖灌注桩施工方案.docx

旋挖灌注桩施工方案一、注桩工程概况本工程主楼基础选用旋挖灌注桩端，桩身混凝土等级C25,以中风化泥岩或中风化泥质砂岩为持力层,要求桩端进入持力层深度不小于3.5。且桩长不小于6米。为防止旋挖成孔塌孔，本项目在回填区域均采用长护筒，钢护筒底端置于强风化泥岩上。二、灌注桩施谈织与方法1、施工组织(1)施工机械配备及队伍安排本工程旋挖桩机暂计划2台，配备人员12人，队伍分为3个班组，即：旋挖机班组、钢筋班组、，昆凝土班组，施工过程中根据工作面和进度情况，及时调整设备数量及人员。(2)施工流程便道平整T测量放线T钢护筒埋设T旋挖机就位成孔T验孔T钢筋笼安装一钢筋隐蔽验收一灌注混凝土；2、施工方法(1)测量放线定位根据预先测设的测量控制网(点)，定出各桩位中心点。双向控制定位后埋设钢护筒并固定，以双向十字线控制桩中心。开钻前必须先校核钻头的中心是否与桩位中心重合。在施工过程中还须经常检测钻具位置有无发生变化，以保证孔位的正确。(2)钢护筒埋设护筒有定位、保护孔口和维持液(水)位高差等重要作用，可采用打埋和挖埋等设置方法。当挖埋时，护筒与坑壁之间用粘土填实。钢护筒底端置于强风化泥岩上,顶端要求高于地面50cm(3)成孔旋挖钻机的钻进工艺采用干土直接取土工艺,旋挖钻机工作时能原地做整体回转运动。旋挖钻机钻孔取土时，依靠钻杆和钻头自重切入土层，斜向斗齿在钻斗回转时切下土块向斗内推进而完成钻取土；遇硬土时，自重力不足以使斗齿切入土层，此时可通过加压油缸对钻杆加压，强行将斗齿切入土中，完成钻孔取土。钻斗内装满土后，由起重机提升钻杆及钻斗至地面，拉动钻斗上的开关即打开底门，钻斗内的士依靠自重作用自动排出，钻杆向下放关好斗门，再回转到孔内进行下一斗的挖掘。在土层中成孔时，采用一股锥形桶斗齿取土，穿透土层后，更换带挖掘机斗齿的钻头掘进，一直致达到设计要求的深度方可终孔。成孔时须及时填写施工记录,在土层变化处捞取渣样,判明土层,以便与地质剖面图核对，达到设计岩面后，及时取样鉴定。成孔时要依据土层情况,控制进尺速度,为确保孔的垂直度符合设计要求，须保持桩机平整、加强检杳、勤检勤纠.(4)清孔钻孔至预定深度后即可清孔，清孔后沉渣厚度应符合设计要求。(5)钢筋笼制作与安装钢筋笼的制作根据配筋图制作钢筋笼，按桩孔深度分两段制作，第一节为定长钢筋斑结合吊机的起吊高度),第二节由桩实际深度确定制作长度。要确保钢筋的位置、间距及根数符合图纸的规定和规范要求；主筋焊接相互错开，35d范围内的接头数不得超过钢筋总数的一半。钢筋笼的螺旋辘筋或加劲筋的接头采用焊接,加劲筋与主筋连接采用点焊，螺旋箍与主筋连接采用绑扎。为防止运输和吊装时钢筋笼变形，必须对吊点位进行加强处理，必要时加密加劲筋。钢筋笼吊装在加工现场分段制作完成并验收合格后的钢筋笼,运至孔口吊放入孔内，两段钢筋笼连接时采用单面焊焊接长度为10d+1.cmo搬运和吊装时，要防止变形，安放要对准孔位，避免碰撞孔壁，钢筋笼顶达设计标高后应立即固定，以免浇注混凝土时钢筋笼上浮。钢筋笼主筋的保护层允许偏差如下：浇注混凝土桩的钢筋笼主筋保护层允许偏差为±20mm.(6)混凝土浇筑桩孑黑孔后应尽快浇注混凝土，桩混凝土采用商品混凝土，坍落度控制在180±20mm开始浇注桩混凝土时，导管底部至孔底应保持0305m的距离，目首批混凝土数量应能满足导管初次埋置深度大于0.8m以上.在浇注过程中，应经常量测孔内混凝土面层的深度，及时调整导管埋深，确保导管的埋置深度在2m6m之间.混凝土浇筑应连续进行，不得中断。浇筑的桩顶标高应比设计高出Im,以保证桩顶混凝土的强度。
