石油路地铁站1B出口右侧雨水管改造项目施工图设计说明.docx

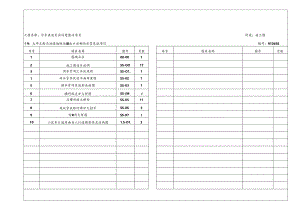

工程名称：污水洪流突出问题整治项目子9：大坪正街石油路地铁站IB出口右侧雨水管改址项目阶段：施工图编号：910450序号国表名葬图号页数序号图表名称图号页数1图蛾目求00-0012施工图设计说明SS-OO173用水管网汇水区域的SS-O1.11捽水管网改造平面布置图SS-0215排水管网改造到诙面图SS-0316横列极支护大样图SS-(M47沟槽回填大梯田SS-05118现状管我临时保护大桂不SS-0639防R网大样图SS-07I10小区车行道珞面及人行道蜻装恢灵玷构图1.S-O1.2施工图设计说明1工程设计概况根裾沧中区上报市住建委重庆市渝中区雨污分流改造实施方案和渝中区污水溢流突出问题整治项目可行性研究报告.结结合现状待水管网分析，本项目对渝中区大坪正街石油路地铁站IB出口右网雨水管进行改造。2设计依，与规施2.1我计侬*1与史主签定的工程设计合同2排水管网普麦1:500她承管我国以及地勘资料3治中区城市建成区雨污分流及速和会通控制专项4清中区污水溢流突出问题赘治可研报35业主提供的基础黄科以及渝中区的环保条洌规定等.2.2采用的我计现篦、旅准114城市排水工程现用规范GB50318-2017214室外排水设计标准3GB50014-20213。醒就给水排水谀计标准G1550015-20194J培水排水工程构筑物结构设计规范3GB50069-200251给水捽水工程首逾结构设计规花GB50332-20026蛤水排水首迪工程施工及验收理范GB50268-20087的水井水构筑物工程施工及验收规范GB50141-20088砌体结构设计现范GB50003-20119,建筑给水捽水剂（S标准GB/T50I06-201010给水排水营道工程施工及验收规定GB50268-200811埋地用聚乙玷<PE）i构曳管道系统«2部分：疑乙蜡缠里结构壁管村GB/T19472.2-201712污水排入城瞋下水道水质好准3GB/T31962-20I513城乡井水工程项目规范GB55027-202214污水法合扑放标准GB8978-199615$建筑均市政工程抗震施用规范GB55002-2021【16山地地市室外排水管粢设计标准DB.I5O-T-296-2O1817 t城植排水管逋非开桎修复更新工程技术规程CJJ/T210-201418 W排水管道堆护安全技术规程CJJ6-200919立庆市碇设领域禁止.限制使用落后技术通告（2019年版20吏庆市市政工程施工图设计文件占利技术规定令（2022年版21*重庆市城市规巡管理技术规定（2018年版）22It重庆市海难城市建设工程设计文件潴制深度规定（低举响开发雨水系统（Mff）23吏庆市海洛城市规划与设计导则CiAff）>211市政公用工程设计文件源刎深度规定（2013年版）25建筑与市政工程抗震通用规范（GB55002-2021）26国家烦布的现行相关技术1范、标准3井水管道设计3.1 工总设计落及内卷本项目为更庆市渝中区大坪正街石油路地铁站IB出口右例雨水管改造项目.根据清中区上报市住速奏治中区城市迂成区南河分流设迨和溢说控制专项3和治中区污水溢流突出问禺整治项目可行隹研究报告，结合煤速新村A区管网改拽谀计及现状林水管网，同时咕合建设方相关要求，仅对YS76739-YS76740反甫水管谶行改擅设计.长度25m。3.2 设计及期（I）原则上遵循原状恢复,不译低原管道的设计标府,不降低原车行迫结构标准.（2）对现状破损、用搴的雨水口连检管进行原状恢复，使其饮复排水功能.< 3>对破损雨水n遂行更换，对部分溃水点堵或雨水口.（4设计排水管道在保证使用功能费管线标合的前提下,尽量节约管长和坦步虎逆大石化片区老旧小区及大坪街道的实际现状.在管网改造的过程中,原则上采用小放馍开挖沟槽，局部埋深较大或管或我复杂的局部管段采用钢筋硅护壁+内支撑支护支护直槽开挖；管网改选后，按摩功能恢复路面结构.< 5>在设计范区内,根据实际情况尽可能实施雨污分流制条统.管网设计应符合城市总体规划和渝中区片区控制性洋据期时的票本曾求。掾合管网设计应满足城区短济和社会长远发展的需要，同时注意远期发展与分期实适相菇合的原则.< 6>果扩容或需询整标普的排水管道改造,优先选择原管住迁建.不具备实施条件时i择其也通道,但管我布置采用先人行道后车行道.< 7>尽量选择非开花管道施工技术,以减少管道施工为交通.环境等的影晌。< 8>新虔排水管浅尽量减少在迪塔交又口车行迪下的交叉。当工程管或竖向位置发生木臼时，宜按下列规定处理：有任管让无压管，可弯曲管让不可有曲管.支管线避让主昔段：小节轻管我让大管接管歧.柔性培构箱运让刚性玷构菅践。污水管道、合流管道与生活蛤水誉道相交时，应敷设在生活的水管道的下面。< 5）斫殛井水管网充分考虑;周i现状集合管网的彩哨.斫琥管透*拮合隼合管网现状，选择有实施条件的道路渔工：施工作业面尽量造开周边现状埠合管网：局部无法避让的区域.优先选祥非开桎管道传工工艺,贰选祥对现状拣合营网影晌较小的地方弥工.< 6）新熬井水管网充分考虑区域及地块菜设的情田，站合地块送设规划，在看堂断面、平面布置、离程布置上适立功能的希夏和地块使用的可能性、便利性.&3扑水见状分析YS76739-YS767-10段再水管管轻DMOO.长度25%埋深的2.8m.位千大坪正街人行道北恻.管道中心距离路绿石1.5m左右丫3767397'$767，10段上游管径。刈00.上游管我长度约100n,仅收集路面雨水.根据内蜕资料，YS76739-YS767-K）及南水管现状如下：根塔内程链闫.YS76739-YS767U）段雨水管存在3级F线缺.珞的破裂.变形.3.4 工槿设计3.41 谀计标”及介效技术标准和设计参航表分类分项技术标准I排水体制雨.污水分流制，雨、污水管网分别自成体察.分类技术标准基本设计*优雨水管道按清洗设计排水管道采用管攻平接粗糙系效n»4摆/&：，.丽JtE，,超,跳热+=WI而水系彼雨强度q案用重庆市沙坪坝区雨强度公式1132(10958Ig为，9(r*5,K>8),w5(1.A6m)设计暴雨现期P周边地块取5年，一般片面或5年，雨水涵洞取50年计第.100年宴核蜂令轻流系效*0.8地面第水时间t1根据汇木武枳和地形计算取得汇水面翅F(ha)分地块计算工4.2甯水管，我计<1>雨水量计算1)酉水设计流量公式：Qqt>F(1.ZS)2)市水量标准：本次设计暴雨强度公式根据重庆市城乡遂设娈员会关于发市重庆市累雨强度修订公式及谀讦暴雨雨5!的通知B(渝赛(2017)443号)，采用沙坪坝区暴百强建公式：11320+095S),9=万R/产！11本次谀计道路暴雨重现期取值：内济点等地势依遥处，P=3Qa;昔通新穗管道:P=5a,设计降雨历时：c=t,+b(m1.n),其中地面集水时何：t1=5(min)(管家内雨水流行时向：tK三in)按计靠喃定.纵合径流系数中：取0.8.汇水面积(F)分地块计算(I1.a>.n：管材粗楂系数.更料膏取0.01.(2)雨水管道平面布置根据煤建新村A区管网改造设计，煤建新村A区百水将接入该段管道(巳设计.说讦首彼为DN80Q.现状营道排水能力不满足要求,结合现状同时存在的缺陷问题.本次考虑在YS76739(V1.)-YS76710(V3)&之间增加Y2极查井(后期煤建新村A区雨水楼入)，Y1-Y2段之向管道管径不变仍为DN400,管道原位拆除后新速，Y2-Y3段之何桥原DX1.OO管道更换为DX800.(3)雨水管道纵断面设计谀计雨水管标高根据现状下游接入用水检查并高程来控制，按0.003-0.02的嫂度坡向下游雨水干管.在高程满足的情况下.短度可适度加大.管顶最小及土厚度原则上花车行道下管顶最小国土厚度为0.74在人行步道下管夜最小温土厚度为0.6m,.管逢高程及佗置可根据现场实际情况或行调整.施工过程中要保证现状污水系统的畅通。(4)水力计算雨水系统计算结果表序号计X管段网务面做设计流量过流能力管程坡息(hn:)(1.>(1.Zs)<m)(%)(W)Y1-V32.761027.9105».78000.382.)3.4.3内涝防治设计本次仅为现状一段首道盘行了换新.且谟成管道不在内涝务发区域,因此本次不再进行内涝防治计算，片区整体内涝防治设计见煤建新村R区管网设造设计.3.44观状管©保步及迁改设计据抠管我调米费料，本工程设计逾JS沿段他设有给水、雨、污水.电讯、电力箱通、电杆,燃黑、通憎等各类管拽,分布错尊复杂。本次设计针对现状管段提出如下处理原则：1)根据调交资料核实各现状管线的权属单位，筵设方、设计单位与现状营践权属单位砂调、沟通，确定对现状管线进行保护或迁移的措范方案及安排.2)沿我现状雨水管应分别珑近连通至本次设计雨管渣中.3)由于该路段居住小区、单位宙集.人口集中,在地区各市政管线未形成系统之前，迁改现状管度势必给周边居民的生活和工作带来较大的影喃。施工时应按多方越而、沟道后的方案措施.实施现状管段保护或迁移.与本次姒建有水管沿跳交叉处的现状管埃应采取必要的保护措施，具侬做法可参殖陆段交叉处基础处理图？1EZ001-88.当管线生向位置发生矛盾对，应遗情以下原则：a)压力管段让龙力自流管我；b)可弯曲管疑让不易弯击菅疑；c>分支首度让主干管我：<i>小首径管歧让大管径管线。本次设计不害对周边其他管钱进行迁改.新龙揖水管道时害对临近管我进行保护.报健排水管右Mff一根200x1.00.0.38k、电力管我，坦深hn左右，开挖时邪采取保护措施，珑议录用悬吊的方式保挣熨状，或，做漆黑图妣现状管线&H保争大样图,具体迁改与保护方案由J1.工方IUI沟槽开松具体情况制定.迁改与保井方案,经过度俄方、It型方、设计单位、线权J1.单位的认可后方可实*.&46管持、井a和接口< 1>管材本工隹排水管主要采用高畜度聚乙烁鲤烧结构壁(B型管.埋深小于6.0m.环刚度SN8000Nm2。S5帝度聚乙烯蝗境结构5HB型)管执行标准：GB.T19172.2-2017埋地用聚乙陆(PE)菇构呈管道系统第2部分：聚乙烯总绕结构壁管村的要求及各企业的
