混凝土的塑性干缩裂缝控制措施.docx

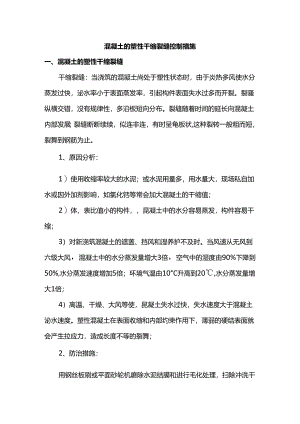

混凝土的塑性干缩裂缝控制措施一、混凝土的塑性干缩裂缝干缩裂缝：当浇筑的混凝土尚处于塑性状态时，由于炎热多风使水分蒸发过快，泌水率小于表面蒸发率，引起构件表面失水过多而开裂。裂骚纵横交错，没有规律性，多沿板短向分布。裂缝随着时间的延长向混凝土内部发展；裂缝断断续续，似连非连，有时呈龟板状,这种裂转一般粗而短，裂舞到钢筋为止。1、原因分析：1）使用收缩率较大的水泥；或水泥用量多，用水量大，现场私自加水或因外加剂影响，如氯化钙等常会加大混凝土的干缩值；2）体、表比值小的构件，昆凝土中的水分容易蒸发，构件容易干缩；3）对新浇筑混凝土的遮盖、挡风和湿养护不及时。当风速从无风到六级大风，混凝土中的水分蒸发量增大3倍，空气中的湿度由90%下降到50%,水分蒸发速度增加5倍；环境气温由10°C升高到20,水分蒸发量增大1倍；4）高温、干燥、大风等使，昆凝土失水过快，失水速度大于混凝土泌水速度。塑性混凝土在表面收缩和内部约束作用下，薄弱的硬结表面就会产生拉应力，造成长度不等的裂舞；2、防治措施：用钢丝板刷或平面砂轮机磨除水泥结膜和进行毛化处理，扫除冲洗干净，晾干。用"聚合物砂浆"修复找平即可。二、加气混凝土砌块填充墙裂缝1、原因分析：(1)柱边、板边的竖向裂缝：因为砌筑时的砌块含水量大，干燥收缩值达0.50.6mmm,则墙长3m的横向收缩值达1.5mm左右，即产生竖向裂缝。离板边的竖向裂缝大部分是穿线管的槽没有补好，或塑料管胀缩产生裂缝；(2)框架梁底的水平裂缝，产生的原因是对加气混凝土砌块的性能没有掌握好，如吸水性强，导湿性和解湿性差；(3)门窗孔上口的斜裂缝产生的主要原因有：加气混凝土砌块的抗压强度低；钢筋;昆凝土过梁两头搁置长度不足，加气混凝土砌块的局部承压力不够而被剪裂；过梁安装两头搁置不平、不实等，造成裂轻2、防治措施:(1)待干燥收缩基本完成时,将已经开裂的缝隙中脱壳的砂浆刮除，扫刷干净，喷水湿润，隔天用聚合物砂浆嵌填缝隙，并用聚合物砂浆沿缝隙埋贴一层宽度为200mm的玻璃纤维网格布；(2)门窗孔上口的斜裂缝的处理方法：如门窗过梁长度不足，需要更换合格的过梁,搁置长度不少于200mm;如因过梁安装不标准，须拆除后重新安装，确保搁置处平整密实；如过梁底的加气混凝土砌块强度不足，应拆除后更换合格加气混凝土砌块；
