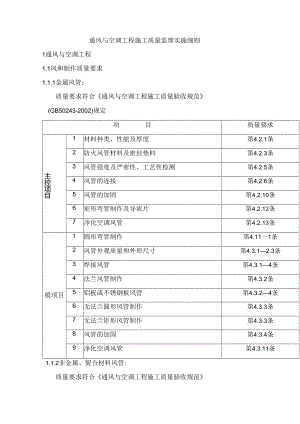

通风与空调工程施工质量监理实施细则1通风与空调工程1.1风和制作质量要求1.1.1金属风管：质量要求符合通风与空调工程施工质量验收规范(GB50243-2002)规定项目质量要求主控项目1材料种类、性能及厚度第4.2.1条2防火风管材料及密封垫料第4.2.3条3风管强度及严密性、工艺性检测第4.2.5条4风管的连接第4.2.6条5风管的加固第4.2.10条6矩形弯管制作及导流片第4.2.12条7净化空调风管第4.2.13条般项目1圆形弯管制作第4.11一1条2风管外观质量和外形尺寸第4.3.12.3条3焊接风管第4.3.14条4法兰风管制作第4.3.2条5铝板或不锈钢板风管第4.3.24条6无法兰圆形风管制作第4.3.3条7无法兰矩形风管制作第4.3.3条8风管的加固第4.3.4条9净化空调风管第4.3.11条1.1.2非金属、熨合材料风管:质量要求符合通风与空调工程施工质量验收规范(GB50243-2002)规定。项目质量要求主控项目1材料种类、性能及厚度第4.2.2条2复合材料风管的材料第4.2.4条3风管强度及严密性、工艺性检测第4.2.5条4风管的连接第4.2.7条5复合材料风管法兰连接第4.2.8条6砖、混凝土风道的变形缝第4.2.9条7风管的加固第4.2.11条8矩形弯管制作及导流片第4.2.12条9净化空调风管第4.2.13条续表项目质量要求般项目1风管制作第4.3.1条2硬聚氯乙烯风管第4.3.5条3有机玻璃钢风管第4.3.6条4无机玻璃钢风管第4.3.7条5砖、混凝土风道第4.3.8条6双面铝箔绝热板风管第4.3.9条7铝箔玻璃纤维板风管第4.3.10条8净化空调风管第4.3.11条1.2风管部件与消声器制作工程质量要求：质量要求符合通风与空调工程施工质量验收规范(GB50243-2002)规定。项目质量要求主控项目1一般风阀第5.2.1条2电动气动风阀第5.2.2条3防火阀、排烟阀(口)第5.2.3条4防爆风阀第5.2.4条5净重化空调系统风阀第5.2.5条6特殊风阀第5.2.6条7防排烟柔性短管第5.2.7条8消防弯管、消声器第5.2.8条一般项目1调节风阀第5.3.1条2止回风阀第5.3.2条3插板风阀第5.3.3条4三通调节风阀第5.3.4条5风量平衡阀第5.3.5条6风罩第5.3.6条7风帽第5.3.7条8矩形弯管导流叶片第5.3.8条9柔性短管第5.3.9条10消声器第5.3.10条11检查门第5.3.11条12风口验收第5.3.12条1.3风管系统安装工程质量要求：1.3.1送排风、防排烟、除尘系统工程质量要求符合通风与空调工程施工质量验收规范(GB50243-2002)规定。项目质量要求主控项目1风管穿越防火、防爆墙（楼板）第6.2.1条2风管安装第6.2.2条3高于80C风管系统第6.2.3条4风管部件安装第6.2.4条5防火阀、排烟阀安装第6.2.5条6手动密闭阀安装第6.2.9条7风管严密性检验第6.2.8条一般项目1风管系统安装第6.3.1条2无法兰风管系统安装第6.3.2条3风管连接的水平、垂直度第6.3.3条4风管支、吊架安装第6.3.4条5复合材料风管安装第6.3.6条6非金属风管安装第6.3.5条7风阀安装第6.3.8条8风帽安装第6.3.9条9吸、排风革安装第6.3.10条10风口安装第6.3.11条1.3.2空谎系统工程质量要求符合通风与空调工程施工质量验收规范（GB50243-2002）规定。项目质量要求主控项目1风管穿越防火、防爆墙（楼板）第6.2.1条2风管内严禁其他管线穿越第6.2.2I条3易燃、易爆环境风管第6.2.22条4室外立管的固定拉索第6.2.23条5高于80风管系统第6.2.3条6风管部件安装第6.2.4条7手动密闭阀安装第6.2.9条8风管严密性检验第6.2.8条续表项目质量要求一般项目1风管系统安装第6.3.1条2无法兰风管系统安装第6.3.2条3风管连接的水平、垂直度第6.3.3条4风管支、吊架安装第6.3.4条5铝板、不锈钢板风管安装第6.3.18条6非金屈风管安装第6.3.5条7复合材料风管安装第6.3.6条8风阀安装第6.3.8条9风口安装第6.3.11条10变风量末端装置安装第7.3.20条1.3.3净化空调系统工程质量要求符合通风与空调工程施工质量验收规范(GB50243-2002)规定、项H质量要求主控项目1风管穿越防火、防爆墙(楼板)第6.2.1条2风管安装第6.2.2条3高于80风管系统第6.2.3条4风管部件安装第6.2.4条5手动密闭阀安装第6.2.6条6净化风管安装第6.2.4条7真空吸尘系统安装第6.2.7条8风管严密性检验第6.2.8条一般项目1风管系统安装第6.3.1条2无法兰风管系统安装第6.3.2条3风管连接的水平、垂直质量第6.3.3条4风管支、吊架安装第6.3.4条5非金属风管安装第6.3.5条6复合材料风管安装第6.3.6条7风阀安装第6.3.8条8净化空调风口安装第6.3.12条9真空吸尘系统安装第6.3.7条10风口安装允许偏差位置和标高不应大于10三水平度不应大于3/1000垂直度不应大于2/10001.3.4通风机安装工程质量要求符合通风与空调工程施工质量验收规范(GB50243-2002)规定。项目质量要求主目控项1通风机安装第7.2.1条2通风机安全措施第7.2.2条般项目1叶轮与机壳安装第7.3.1-1条2轴流风机叶片安装第7.3.12条3隔振器地面第7.3.13条4隔振器支、吊架安装第7.3.14条5通风机安装允许偏差(mm)中心线的平面位移10标高±10皮带轮轮宽中心平面偏移1传动轴水平度纵向0.2/1000横向0.3/1000联轴器两轴芯径向位移0.05两轴线倾斜0.2/10001.3.5空调制冷系统安装工程：质量要求符合通风与空调工程施工质量验收规范(GB50243-2002)规定。项目质量要求主控项目1制冷设备与附属设备安装第8.2.11.3条2设备混凝土基础验收第8.2.12条3表冷器的安装第8.2.2条4燃油、燃气系统设备安装第8.2.3条5制冷设备严密性试验及试运行第8.2.4条6制冷管道及管配件安装第8.2.5条7燃油管道系统接地第8.2.6条8燃气系统安装第8.2.7条9氨管道焊缝无损检测第8.2.8条10乙二醇管道系统规定第8.2.9条11制冷管道试验第8.2.10条续表一般项目1制冷及附属设备安装平面位移（mm）10标高（rnn）±102横块式冷水机组安装第8.3.2条3泵安装第8.3.3条4制冷管道安装第8.3.4-U2、3、4条5管道焊接第8.3.4条一5、6条6阀门安装第8.3.5条一2、5条7阀门试压第8.3.5条一1条8制冷系统吹扫第8.3.6条项质量要求1.3.6系统绝热及防腐工程:质量要求符合通风与空调工程施工质量验收规范（GB50243-2002）规定。项B质量要求主控项目1材料的验证第10.2.1条2防腐涂料或油漆质量第10.2.1条3电加热器与防火墙2m管道第10.2.3条4低温风管的绝热第10.2.4条5洁净室内风管第10.2.5条一般项目1防腐涂层质量第10.3.1条2空调设备、部件油漆及绝热第10.3.2、10.3.3条、3绝热材料厚度及平整度第10.3.4条4风管绝热粘接固定第10.3.5条5风管绝层保温钉固定第10.3.6条6绝热涂料第10.3.7条7玻璃布保护层的施工第10.3.8条8金屈保护壳的施工第10.3.12条9管道阀门的绝第10.3.9条10管道绝热层的施工第10.3.10条11管道防潮层的施工第10.3.11条12机房内内冷管道色标第10.3.13条附1：一般通风、空调系统薄钢板的防锈油漆工程序号风管所输送的气体介质油漆类别油漆遍数内表面涂防锈底漆21不含不伙尘且温度不高于70C的空外表面涂防锈底漆11气外表面涂面漆（调和漆2等）2不含不伙尘且温度高于70C的空气内、外表面各涂耐热漆2内表面涂防锈底漆13含有粉尘或粉屑的空气外表面涂防锈底漆1外表面涂面漆24含有腐蚀性介质的空气内表面涂耐酸底漆22内外表面涂耐酸底漆>2备注需保温的风管外表面不涂粘结剂时，宜涂防锈漆2遍。附2：空气洁净系统油漆工程序号系统部位用料油漆类别油漆遍数1中效过滤器前的送风管及回薄钢板内表面醉酸类底漆醇酸类磁漆22风管外表面保温铁红底漆2非保温铁红底漆调和漆122中效过滤器后和高效过滤器前的送风管镀锌钢板一般不涂料薄钢板内表面醇酸类底漆醇酸类磁漆22外表面保温铁红底漆2非保温铁红底漆调和漆123高效过滤器后的送风管镀锌钢板内衣面鳞化底漆、石漆、磁漆调和漆12外表面一般不涂漆备注空气洁净系统的油漆，宜采用喷涂法附3：空气洁净
