18机械制图期中试卷.docx

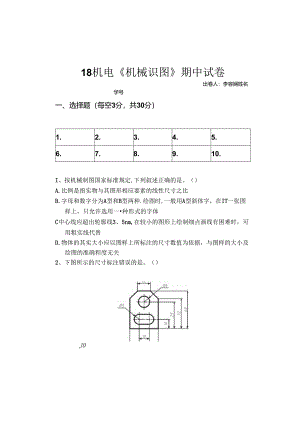

18机电机械识图期中试卷出卷人：李容娴姓名学号一、选择题（每空3分，共30分）1.2.3.4.5.6.7.8.9.10.I、按机械制图国家标准规定,下列叙述正确的是。（）A.比例是指实物与其图形相应要素的线性尺寸之比B.字母和数字分为A型和B型两种.绘图时,一般用A型斜体字，在IT一张图样上，只允许选用一种形式的字体C中心线应超出轮廓线3、5nm,在较小的图形上绘制细点画线有困难时，可用粗实线代替D.物体的其实大小应以图样上所标注的尺寸数值为依据，与图样的大小及绘图的准确程度无关2、下图所示的尺寸标注错误的是。（）J0A.14的标注C. R5的标注B.32的标注D. R6的标注3、卜列几何体表面上可见点的投影,作图方法正确的是。（）DABC4、根据三视图,选择正确的轴测图。（）D5、选择正确的三视图。（）etG回目B：反A.B审皿C.D6、选择正确的左视图。()(S3zsI7、根据主视图和俯视图,选择正神的半剖左视图。()?等害密思eABC.DIB.()o下图所示,下列关于规、面的投影,叙述正确的是。A.直线AB是水平线,平面DEFG是正平面氏直线CD是水平线,平面BCD是一般位置面C.直线EF是侧平线,平面ABE是一般位置面D.直线BD是般位置线,平面KD是侧垂面二、是非题选择题（20分）判断下列各题，正确的填“A”,错误的填“B”.1.2.3.4.5.6.7.8.9.10.1、按国标GB/T10609.1-2008规定，图纸标题栏大小为180mmX56三.与图纸的图号无关。()2、图样上标注的尺寸数字不可被任何图线所通过，若无法避免时，必须将该图线断开。()3、画在视图轮廓之内的断面图称为移出断面图.()4、局部放大图可画成视图、制视图或断面图，它与被放大部位的表达方法无关。<)5、不可见螺纹孔，其大径、小径和终止线都用细虚线表示。()6、M24X1.5-7h表示公称直径为24的普通机牙内螺触。()7、管螺纹的公称直径与普通螺纹的一样，都为螺纹的大径。()8、回转体上均匀分布的肋板、轮辐、孔等结构不处F剂切平面上时，可将这些结构假想旋转到剖切平面上按剂到时画出，且不加任何标注.()9、按剖切范围来分,剖视图可分为全剖视图、半剖视图和局部剖视图。()10、机件上的肋板、轮辐或薄壁等结构，当剖切平面横向切断这些结构时，应画出剖面符号，纵向剖切时则按不剂处理.()三、作图题(50分)I、读图并判断线、面位置。(10分)OO(DAB是线(2) BC是线(3) DE是线(4) P是面(5) Q是面2、补画出的左视图。(12分)3、补画全剂的左视图0（12分）4、读零件图回答问题（16分）（1）该零件的名称叫,比例为，属于比例。（2）该零件用了个图形来表达，分别是、B向和一个图.（3）2XM8-7H孔的定位尺寸是、,螺孔工作表面粗糙度要求为。(4)零件长度方向的主要基准为.宽度方向的主要基准为.高度方向的主要基准为.(5)尺寸28O-O.OI表示其基本尺寸为,公差为最小极限尺寸为<.(6)图中未注圆角半径为.(7)i1.他01.”的含义是。
