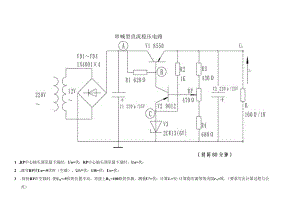

串喊型直流稳压电路1 .RP中心抽头调至最下端时，Uo=伏：RP中心抽头调至最下端时，Uo=伏：2 .调节RP使Uo=-9伏时（空载），Ua=伏：UB=伏：Uc=伏：3 .保持RP在空载时.使UO=-9伏的位置不动。再接上R1.=100欧的负载，测量U'=伏；计算1.=安:计算稳压源等效内阻r.,=欧.（要求写出计第过程与公式）伏：U=.伏：Uh=伏。1 .变压器二次他交流电JK为2 .RP=O时，小电珠两端电压为伏；此时，Uc=伏；Uo=,伏。3 .RP=100K时,小电珠两端电压为.4 .调节RP使小电珠微亮时,两端电压为.循环灯电路I.令1.ED1.和1.ED2都变暗，而1.ED3持续亮时，测fit:U1.an=伏：V1.集电极电压=伏:V2集电极电压=伏：V3集电极电压=伏：UM=伏；2 .变压器二次侧交流电压伏.整流滤波后的直流电压伏。3 .1.ED3持续亮时，电容C3两端电压伏。电子报警电路1 .发光二极管1.ED亮时，测量：Ug=伏：V1.集电极电压UJ=伏：V2集电极电压UC三伏:2 .发光二极管1.ED亮，即扬声器响时，测量：电容C3两端电压UC户伏：电阻R7两端电压UR=伏:3 .发光二极管1.ED暗，即扬声器不响时，测域单结晶体管BT33的b1.、b2电压：UZ=伏：U”=伏；计鸵单结晶体管的等效电阻R*:R1.ft=千欧。
