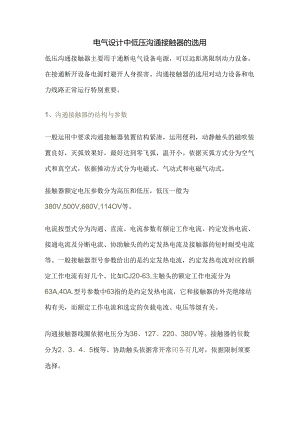

电气设计中低压沟通接触器的选用低压沟通接触器主要用于通断电气设备电源，可以远距离限制动力设备，在接通断开设备电源时避开人身损害。沟通接触器的选用对动力设备和电力线路正常运行特别重要。1、沟通接触器的结构与参数一般运用中要求沟通接触器装置结构紧凑，运用便利，动静触头的磁吹装置良好，灭弧效果好，最好达到零飞弧，温开小。依据灭弧方式分为空气式和真空式，依据操动方式分为电磁式、气动式和电磁气动式。接触器额定电压参数分为高压和低压，低压一般为380V,500V,660V,114OV等。电流按型式分为沟通、直流。电流参数有额定工作电流、约定发热电流、接通电流及分断电流、协助触头的约定发热电流及接触器的短时耐受电流等。一般接触器型号参数给出的是约定发热电流，约定发热电流对应的额定工作电流有好几个。比如CJ20-63,主触头的额定工作电流分为63A,40A.型号参数中63指的是约定发热电流，它和接触器的外壳绝缘结构有关，而额定工作电流和选定的负载电流、电压等级有关。沟通接触器线圈依据电压分为36、127、220、380V等。接触器的极数分为2、3、4、5极等。协助触头依据常开常闭各有几对，依据限制须要选择。其他参数还有接通、分断次数、机械寿命、电寿命、最大允许操作频率、最大允许接线线径以及外形尺寸和安装尺寸等。接触器的分类见表1表1常用接触器类型运用类别代号适用典型负载举例典型设备AC-1无感或微感负载，电阻性负载电阻炉，加热器等ACT绕线式感应电动机的启动、分断起重.机，压缩机，提升机等AC-3笼型感应电动机的启动、分断风机，泵等AC-4笼型感应电动机的启动、反接制动或密接通断电动机风机，泵，机床等Ae-5a放电灯的通断高压气体放电灯如汞灯、卤素灯等AC-5b白炽灯的通断白炽灯AC6a变压器的通断电焊机AC-6b电容器的通断电容器AC-7a家用电器和类似用途的低感负裁微波炉、烘手机等AC-7b家用的电动机负载电冰箱、洗衣机等电源通断AC-8a具有手动复位过载脱扣器的密封制冷压缩机的电动机压缩机AC-8b具有F动复位过栽脱扣器的密封制冷压缩机的电动机压缩机2、沟通接触器的选用原则接触器作为通断负载电源的设备，接触器的选用应按满意被限制设备的要求进行，除额定工作电压与被控设备的额定工作电压相同外，被控设备的负载功率、运用类别、限制方式、操作频率、工作寿命、安装方式、安装尺寸以及经济性是选择的依据。选用原则如下：(1)沟通接触器的电压等级要和负载相同，选用的接触器类型要和负载相适应。(2)负载的计算电流要符合接触器的容量等级，即计算电流小于等于接触器的额定工作电流。接触器的接通电流大于负载的启动电流，分断电流大于负载运行时分断须要电流，负载的计算电流要考虑实际工作环境和工况，对于启动时间长的负载，半小时峰值电流不能超过约定发热电流。（3）按短时的动、热稳定校脸。线路的三相短路电流不应超过接触器允许的动、热稳定电流，当运用接触器断开短路电流时，还应校验接触器的分断实力。（4）接触器吸引线圈的额定电压、电流及协助触头的数量、电流容量应满意限制回路接线要求。要考虑接在接触器限制回路的线路长度，一般举荐的操作电压值，接触器要能够在85110%的额定电压值下工作。假如线路过长，由于电压降太大，接触器线圈对合闸指令有可能不起反映；由于线路电容太大，可能对跳闸指令不起作用。（5）依据操作次数校验接触器所允许的操作频率。假如操作频率超过规定值，额定电流应当加大倍。（6）短路爱护元件参数应当和接触器参数协作选用。选用时可参见样本F册，样本F册一般给出的是接触器和熔断器的协作表。接触器和空气断路器的协作要依据空气断路器的过载系数和短路爱护电流系数来确定。接触器的约定发热电流应小于空气断路器的过载电流，接触器的接通、断开电流应小于断路器的短路爱护电流，这样断路器才能爱护接触器。实际中接触器在一个电压等级下约定发热电流和额定工作电流比值在1138之间，而断路器的反时限过我系数参数比较多，不同类型断路器不一样，所以两者间协作很难有一个标准，不能形成协作表，须要实际核算。（7）接触器和其它元器件的安装距离要符合相关国标、规范，要考虑修理和走线距离。3、不同负载下沟通接触器的选用为r使接触器不会发生触头粘连烧蚀，延长接触器寿命，接触器要躲过负载启动最大电流，还要考虑到启动时间的长短等不利因数，因此要对接触器通断运行的负载进行分析，依据负载电气特点和此电力系统的实际状况，对不同的负载启停电流进行计算校合。3.1 限制电热设备用沟通接触器的选用这类设备有电阻炉、调温设备等，其电热元件负载中用的绕线电阻元件，接通电流可达额定电流的14倍，假如考虑到电源电压上升等，电流还会变大。此类负载的电流波动范围很小，按运用类别属于AC-1,操作也不频繁，选用接触器时只要依据接触器的额定工作电流Ith等于或大于电热设备的工作电流1.2倍即可。3.2 限制照明设备用的接触器的选用照明设备的种类许多，不同类型的照明设备、启动电流和启动时间也不一样。此类负载运用类别为AC-5a或AC-5b假如启动时间很短，可选择其发热电流Ith等于照明设备工作电流1.1倍。启动时间较长以及功率因数较低，可选择其发热电流Ith比照明设备工作电流大一些。表2为不同照明设釜用接触器选用原则。表2不同照明设备用接触器选用原则,序号照明设备名称启动电源功率因数启动时间接触器选用原则1白炽灯151.e1ih1.1Ie2混合照明1.3Ie131.t1.1×1.31.e3荧光灯2.1Ie0.4°6th1.1Ie4高压水银灯1.4Ie0.40.6351.1.h1.1×1.41.e5金属卤素灯1.4Ie0.40.55101.1.h1.1×21.e6带功率印数补偿的灯201.e0.50.6510按补偿电容启动电流选用3.3限制电焊变压器用接触器的选用当接通低压变压器负载时，变压器因为二次侧的电极短路而出现短时的陡峭大电流，在一次侧出现较大电流，可达额定电流的1520倍,它与变压器的绕组布置及铁心特性有关。当电焊机频繁地产生突发性的强电流，从而使变压器的初级侧的开关承受巨大的应力和电流，所以必需依据变压器的额定功率下电极短路时一次侧的短路电流及焊接频率来选择接触器，即接通电流大于二次侧短路时一次侧电流。此类负载运用类别为AC-6a3.4 电动机用接触器的选用电动机用接触器依据电动机运用状况及电动机类别可分别选用AC-2-4,对于启动电流在6倍额定电流，分断电流为额定电流下可选用AC-3,如风机水泵等，可采纳查表法及选用曲线法，依据样本及手册选用，不用再计算。绕线式电动机接通电流及分断电流都是2.5倍额定电流，一般启动时在转广中串入电阻以限制启动电流，增加启动转矩，运用类别AC-2,可选用转动式接触器。当电动机处于点动、需反向运转及制动时，接通电流为61.e,运用类别为AC-4,它比AC-3严酷的多。可依据运用类别AC-4下列出电流大小计算电动机的功率。公式如下：Pe=3Ue1.eC0SC,Ue：电动机额定电流，Ie：电动机额定电压，COSC：功率因数，电动机效率。假如允许触头寿命短，AC-4电流可适当加大，在很低的通断频率下改为AC-3类。依据电动机爱护协作的要求，堵转电流以下电流应当由限制电器接通和分断。大多数丫系列电动机的堵转电流71.e,因此选择接触器时要考虑分、合堵转电流。规范规定：电动机运行在AC-3下，接触器额定电流不大于630A时，接触器应当能承受8倍额定电流至少10秒。对于一般设备用电动机，工作也流小于额定电流，启动电流虽然达到额定电流的47倍，但时间短，对接触器的触头损伤不大，接触器在设计时已考虑此因数，一般选用触头容量大于电动机额定容量的125倍即可。对于在特别状况下工作的电动机要依据实际工况考虑。如电动断芦属于冲击性负载，重载启停频繁，反接制动等，所以计算工作电流要乘以相应倍数，由于市载启停频繁，选用4倍电动机额定电流，通常重载下反接制动电流为启动电流2倍，所以对于此工况要选用8倍额定电流。3.5 电容器用接触器选用电容器接通时电容器产生瞬态充电过程，出现很大的合闸涌流，同时伴随着很高的电流频率振荡，此电流由电网电压、电容器的容量和电路中的电抗确定（即与此馈电变压器和连接导线有关），因此触头闭合过程中可能烧蚀严峻，应当按计算出的电容器电路中最大稳态电流和实际电力系统中接通时可能产生的最大涌流峰值进行选择，这样才能保证正确平安的操作运用。选用一般型沟通接触器要考虑接通电容器组时的涌流倍数、电网容量、变压器、回路及开关设备的阻抗、并联电容器组放电状态以及合闸相角等，一般达到50至100额定电流，计算时比较烦琐，可以参见文献1.假如电容器组没有放电装置，可选用带强制泄放电阻电路的专用接触器，如ABB公司的B25C、B275C系列。国产的CJ19系列切换电容器接触器专为也容器而设计，也采纳了串联电阻抑制涌流的措施。选用时参见样本，而且还要考虑无功补偿装置标漉中的规定。电容器投入瞬间产生的涌流峰值应限制在电容器组额定电流的20倍以下（JB7113-1993低压并联电容器装置规定）：还应考虑最大稳态电流下电容器运行，电容器组运行时的谐波电压加上高达1.1倍额定工作时的工频过电压，会产生较大的电流。电容器组电路中的设备器件应能在额定频率、额定正弦电压所产生的均方根值不超过1.3倍额定电流下连续运行，由于实际电容器的电容值可能达到额定电容值1.1倍,故此电流可达1.43倍额定电流，因此选择接触器的额定发热电流应不小于此最大稳态电流.4、有特别要求状况下沟通接触器的选用4.15 防晃电型沟通接触器电力系统由于雷击、短路后市合闸以及单相人为短时故障接地后自动复原等绿由使供电系统晃电，晃电时间一般在几秒以下。在有连续性生产要求的状况下，工艺上不允许设备在电源短时中断（晃电）就造成设备跳闸停电，可以采纳新型电控设备：FS系列防晃电沟通接触器。FS系列防晃电接触器不依靠协助工作电源，不依靠协助机械装置，具有体积小、牢靠性高，它采纳强力吸合装置，双绕组线圈，接触器在吸合释放时无有害抖动，避开了电网失压时触头抖动引起的燃孤熔焊，因此削减了触头磨损。接触器线圈带有储能机构，当晃电发生时，接触器线圈延迟释放，其协助触点延迟发出断开的限制信号，由此躲开晃电时间，晃电时间由负载性质和断电长短确定，接触器延时时间可调。4.2 、节能型沟通接触器沟通接触器的节电是指采纳各种节电技术来降低操作电磁系统吸持时所消耗的有功、无功功率。沟通接触器的操作电磁系统一般采纳沟通限制电源，我国现有63A以上沟通接触器，在吸持时所消耗的有功功率在数I瓦至几百瓦之间，无功功率在数卜乏至几百乏之间，一般所耗有功功率铁芯约占6575%,短路环约占2530%,线圈约占35%,所以可以将沟通吸持电流改为直流吸持，或者采纳机械结构吸持、限电流吸持等方法，可以节约铁芯及短路环中所占的大部分功率损耗，还可消退、降低噪声，改善环境。依据原理一般分为三大类：节电器、节点线圈、节电型沟通接触器。电磁系统采纳节电装置，使电磁无噪声及温升低，并解决了运用节电装置有释放延时的缺点，如国产的CJ40系列。4.3 带有附加功能的沟通接触器电子技术的应用可以很便利的在接触器中增加主电路爱护功能，如欠、过电压爱护
