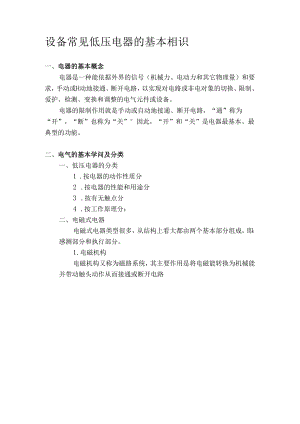

设备常见低压电器的基本相识一、电器的基本概念电器是一种能依据外界的信号（机械力、电动力和其它物理量）和要求，手动或H动地接通、断开电路，以实现对电路或非电对象的切换、限制、爱护、检测、变换和调整的电气元件或设备。电器的限制作用就是手动或自动地接通、断开电路，“通”称为“开”，“断”也称为“关”°因此，“开”和“关”是电器最基本、最典型的功能。二、电气的基本学问及分类一、低压电器的分类1 .按电器的动作性质分2 .按电器的性能和用途分3 .按有无触点分4 .按工作原理分：二、电磁式电器电磁式电器类型很多，从结构上看大都由两个基本部分组成，即：感测部分和执行部分。1.电磁机构电磁机构又称为磁路系统，其主要作用是将电磁能转换为机械能并带动触头动作从而接通或断开电路图电磁机构的结构形式（八）、(d)螺管式(c)、(f)、(g)转动式(b)、(e)直动式2.吸引线圈吸引线圈的作用是将电能转化为磁场能。按线圈的接线形式分为电压线圈和电流线圈：单向沟通电磁机构上短路环的作用是消退振动。图沟通电磁铁的短路环I-衔铁2-铁芯3-线圈4-断路环三、电器的触头系统触头是有触点电器的执行部分，通过触头的闭合、断开限制电路通、断。1 .桥式触头2.指式触头图触头的结构形式四、电弧和灭弧方法1.吹孤：利用气体或液体介质吹动电孤，使之拉长、冷却。依据吹弧的方向，分纵吹和横吹。2 .拉弧：加快触头的分别速度，使电弧快速拉长，表面枳增大快速冷却。3 .长弧割短弧：4 .多断灭弧：5 .利用介质灭弧：6 .改善触头表面材料第三节、开关电器一、刀开关刀开关的典型结构如图，主要由静插座、触刀、操作手柄、绝缘底板组成。（八）刀开关结构（b）符号图刀开关典型结构1.开关板用刀开关（不带熔断器式刃开关）7 .带熔断器式刀开关8 .负荷开关<1）开启式负荷开关<2）封闭式负荷开关二、组合开关组合开关又称转换开关。常用的组合开关有HZ1.O系列，其结构如图所示。三、低压断路器1.低压断路器的用途低压断路器乂称自动空气开关。分为框架式加'系列（乂称万能式）和塑壳式DZ系列（又称装置式）两大类。主要在电路正常工作条件卜.作为线路的不频繁接通和分断用，并在电路发生过载、短路及失压时能自动分断电路。2.DZ系列断路器的结构和工作原理断路器由触头系统、灭弧室、传动机构和脱扣机构几部分组成。如图所示。图DZ断路器结构图1-主触头2-H由脱扣器3-过电流脱扣器4-分励脱扣器5-热脱扣器6-失压脱扣器7-按钮第四节、熔断器一、熔断器的分类常用的熔断器有瓷插式、螺旋式、有填料密封管式、无填料管式等几种类型，图常用熔断器结构图（八）瓷插式(b)有填料螺旋式(C)无填料密闭管式(d)符号二、熔断器的结构和原理熔断器由熔体和熔座两部分组成，在正常状况下，熔体中通过额定电流时熔体不应当熔断，当电流增大至某值时，熔体经过一段时间后熔断并熄弧，这段时间称为熔断时间。三、熔断器的选择及性能指标1.熔断器的技术参数熔断器的选择有三个技术参数：（1）额定电压（2）额定电流（3）极限分断实力2.熔断器的选择第五节、主令电器一、限制按钮限制按钮是一种简洁电器，不干脆限制主电路，而在限制电路发出手动限制信号。其结构原理如图所示。由按钮帽、复位弹簧、桥式触头和外壳组成。(777/7771（b）符号常开触点才用触电a)（八）结构原理图依据按钮的结构型式可分为开启式（K）、爱护式（三）、防水式（三）、防腐式（F）、紧急式（J）、钥匙式（Y）、旋钮式（X）和带指示灯（D）式等。二、位置开关位置开关乂称行程开关或限位开关，它的作用是将机械位移转变为电信号，使电动机运行状态发生变更，即按肯定行程自动停车、反转、变速或循环。从而限制机械运动或实现'F安爱护。位置开关包括:行程开关、限位开关、微动开关及由机械部件或机械操作的其它限制开关。位置开关有两种类型：直动式（按钮式）和旋转式。其结构基本相同，由操作头、传动系统、触头系统和外壳组成,主要区分在传动系统。三、接近开关无触点行程开关又称接近开关，是当某种物体及之接近到肯定距离时就发出“动作”信号，它不须施以机械力。接近开关的用途已经远远超出一般的行程开关的行程和限位爱护，它还可以用于高速计数、测速、液面限制、检测金属体的存在、检测零件尺寸、无触点按钮及用作计算机或可编程限制器的传感器等。接近开关按工作原理分：高频振荡型（检测各种金属）、永磁型及磁敏元件型、电磁感应型、电容型、光电型和超生波型等几种。常用的接近开关是高频振荡型，由振荡、检测、晶闸管等部分组成。常用的接近开关有1.J系列、SQ系列、CWY系列和3SG系列。3SG系列为德国西门子公司生产的新型产品。四、万能转换开关万能转换开关可同时限制很多条（最多可达32条）通断要求不同的电路，而且具有多个档位，广泛应用于交宜流限制电路、信号电路和测量电路，亦可用于小容量电动机的起动、反向和调速。由于其换接的电路多，用途广，故有“万能”之称。万能转换开关以手柄旋转的方式进行操作，操作位置有212个，分定位式和自动复位式两种。“助M点XUdX助融点第六节接触卷一、沟通接触器1 .沟通接触器的结构图为沟通接触器结构原理图。主要由三部分组成。（1）触头系统：采纳双断点桥式触头结构，一般有三对常开主触头。（2）电磁系统：包括动、静铁芯，吸引线圈和反作用弹簧。图沟通接触器的外形及结构（3）灭弧系统：大容量的接触器（20A以上）采纳缝隙灭弧罩及灭弧栅片灭弧，小容量接触器采纳双断口触头灭弧、电动力灭弧、相间弧板隔弧及陶土灭弧罩灭弧。2 .沟通接触器的工作原理当吸引线圈两端加上额定电压时，动、静铁芯间产生大于反作用弹簧弹力的电磁吸力，动、静铁芯吸合，带动动铁芯上的触头动作，即常闭触头断开，常开触头闭合：当吸引线圈端电压消逝后，电磁吸力消逝，触头在反弹力作用下复原常态。二、直流接触器宜流接触器主要用于远距离接通和分断直流电路，还用于直流电动机的频繁起动、停止、反转和反接制动。三、接触器的主要技术指标1 .额定电压2 .额定电流3 .吸引线圈额定电压4 .通断实力5 .操作频率6 .交直流接触器的额定操作频率：7 .寿命四、接触器的选择接触器的选择原则：1 .依据电路中负载电流的种类选择接触器的类型。一般宜流电路用宜流接触器限制，当宜流电动机和直流负载容量较小时，也可用沟通接触器限制，但触头的额定电流应适当选择大些。2 .接触器的额定电压应大于或等于负载回路的额定电压：圈的额定电压应及所接限制电路的额定电压等级一样:4 .额定电流应大于或等于被控主回路的额定电流。依据负载额定电流，接触器安装条件及电流流经触头的持续状况来选定接触器的额定电流。第七节继电器一、电磁式继电器作用：起限制、放大、联锁、爱护和调整作用。分类：直流继电器和沟通继电器：电压继电器、电流继电器、中间继电器和时间继电器。1 .电磁式电流继电器电流继电器的线圈串接于电路中，依据线圈电流的大小而动作。这种继电器的线圈导线粗匝数少、线圈阻抗小。图1.14电压鞋电图的符号tttt(b)XCE（八）过电流继电器(b)欠电流继电器2 .电磁式电压继电器电压继电器线圈匝数多，导线细，工作时并联在回路中，依据线圈两端电压的大小接通或断开电路,>3 .中间继电器中间继电器的电磁线圈所用电源有直流和沟通两种。常用的中间继电器有JZ7和JZ8两系列。二、热继电器热继电器有多种型式，其中常用的有：(1)双金属片式：利用双金属片受热弯曲去推动杠杆使触头动作。(2)热敏电阻式：利用电阻值随温度变更而变更的特性制成的热继电器。(3)易熔合金式：利用过载电流发热使易熔合金达到某一温度值时，合金熔化而使继电器动作。1 .热继电器的结构及工作原理热继电器是利用电流的热效应来切断电路的爱护电器，主要由发热元件、双金属片和触头及动作机构等部分组成。图热继电器结构原理图（八）结构原理图（b）差动导板（C）符号2 .热继电器的运用及选择热继电器的选择应满意：IeR>IedIeR：热继电器热元件的额定电流:Ied：电动机的额定电流。三、时间继电器时间继电器用来依据所需时间间隔，接通或断开被限制的电路，以协调和限制生产机械的各种动作，因此是按整定时间长短进行动作的限制电器。时间继电器种类很多，按构成原理有：电磁式、电动式、空气阻尼式、晶体管式和数字式等。按延时方式分：通电延时型、断电延时型。四、速度继电器速度继电器是以速度的大小为信号及接触器协作，完成笼型电动机的反接制动限制，故亦称为反接制动继电器。速度继电器常用于铳床和镣床的限制电路中。（八）外形结构（C）符号图1.18速度继电器外形、结构和符号图第八节、电动机一、什么是电动机电动机（Motor）是把电能转换成机械能的一种设备。它是利用通电线圈（也就是定了绕组）产生旋转磁场并作用于转了（如鼠笼式闭合铝框）形成磁电动力旋转扭矩。电动机按运用电源不同分为直流电动机和沟通电动机，电力系统中的电动机大部分是沟通电机，可以是同步电机或者是异步电机（电机定子磁场转速及转子旋转转速不保持同步速）。电动机主要由定子及转子组成，通电导线在磁场中受力运动的方向跟电流方向和磁感线（磁场方向）方向有关。电动机工作原理是磁场对电流受力的作用，使电动机转动。二、电动机的分类异步（感应）电动机：应用广泛。沟,同步电动机：用于功率较大，不须要小E4调速，长期工作的电动、直流：他励，并励，串励，复励。三、三相异步电动机基本结构Mt*1）.三相异步电动机的基本结构三相异步电动机由定子和转子构成,定子和转子之间有气隙.（1）定子定子由铁心,绕组,机座三部分组成.铁心由O.5mm的硅钢片叠压而成;三相绕组连接成星形或三角形;机座一般用铸铁作成,主要用于固定和支撑定子铁心.转子转子由铁心和绕组组成.转子同样由硅钢片登压而成,压装在转轴上;转子绕组分为鼠笼式和线绕式两种线绕式异步电动机还有滑环，电刷机构.四、工作原理简介(1)三相正弦沟通电通入电动机定子的三相绕组,产生旋转磁场,旋转磁场的转速称之为同步转速；(2)旋转磁场切割转子导体,产生感应电势；(3)转子绕组中感生电流；(4)转了电流在旋转磁场中产生力,形成电磁转矩，电动机就转动起来了.电动机的转速达不到旋转磁场的转速，否则,就不能切割磁力线,就没有感应电势，电动机就停卜来了.转子转速及同步转速不一样,差那么一些,称之为异步.
