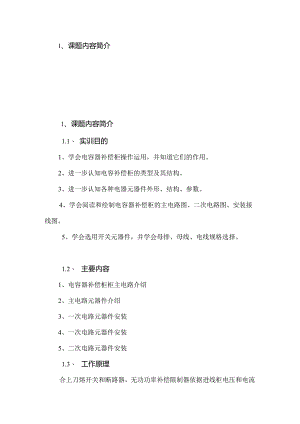

1、课题内容筒介1.U实训目的21.2, 主要内容21.3, 工作原理22、电容器补偿柜的及其作用2.1、 电容器柜功能及其结构32.2、 电容器补借柜的作用33、一次电路原理分析及安装1.1、 电容器柜一次电路原理介绍41.2、 一次电路的工作原理过程41.3、 元器件的作用分析51.4、 一次电路的的安装图91.5、 一次电路连接母线安装及其安装实物图104、二次回路原理图分析及安装4. 1、二次原理图164.1、 二次电路工作原理的过程174.2、 二次电路元器件布置图174.3、 二次电路安装接线图184.4、 二次电路的安装工艺184.5、 安装步骤195、绝缘电阻测试、介电强度试验5. 1、以500伏绝缘摇表测试法测试绝缘电阻205.1、 工频及冲击耐压20附1图表21爱护电路有效性绝缘电阻及沟通耐压6、心得体会227、结束语231、课题内容简介1.1、 实训目的1、学会电容器补偿柜操作运用，并知道它们的作用。2、进一步认知电容补偿柜的类型及其结构。3、进一步认知各种电器元器件外形、结构、参数。4、学会阅读和绘制电容器补偿柜的主电路图、二次电路图、安装接线图。5、学会选用开关元器件，并学会母排、母线、电线规格选择。1.2、 主要内容1、电容器补偿柜柜主电路介绍2、主电路元器件介绍3、一次电路元器件安装4、一次电路元器件安装5、二次电路元器件安装1.3、 工作原理合上刀熔开关和断路器，无功功率补偿限制器依据进线柜电压和电流的相位差输出限制信号，限制沟通接触器闭合和断开，从而限制电容器投入和退出。2、电容器补偿柜的及其作用2.1、 电容器柜功能及其结构外部结构功率囚致去蝇表万踹g瓯料无功补偿画亘4刀丽关J_K.Ii1<1一内部结构WI电容2.2、 电容器补偿柜的作用电容补偿柜的作用是提高负载功率因数，降低无功功率，提高供电设备的效率：电容柜是否正常工作可通过功率因数表的读数推断，功率因数表读数假如在0.9左右可视为工作正常。3、一次电路原理分析及安装3.1、 电容器柜一次电路原理介绍主电路图800*800*22003.2、 一次电路的工作原理过程合上刀熔开关和断路器，无功功率补偿限制器依据进线柜电压和电流的相位差输出限制信号，限制沟通接触器闭合和断开，从而限制电容器投入和退出。3.3、元器件的作用分析HH15-160A刀熔开关HH15(QSA)系列开关熔断器组集负荷开关和熔断器短路爱护功能于一体，结构紧凑，运用平安，主要用于具有高短路电流的配电和电动机电路中作为电源开关和应急开关，并作电缆的短路爱护，由于开关手柄为旋转操作，特殊适用于抽屉式开关柜中安装运用。本开关系列全封闭结构，由接触系统、操作机构、手柄三部分组成。由动、静触头及灭弧装置组成的接触系统均组装在由新型耐孤工程塑料制成的封闭壳体内，达到零飞弧；其工作性能的稳定、牢靠，并在寿命期内无需用户维护或更换零件。配用的高分断实力刀型触头熔断体串接在触头之间，当开关处于断开位置时，其外露导电部件均不带电，确保修理和更换熔断体的平安性(打开柜门开关处于断开状态开关具有弹簧储能的操作机构，手柄操作方式系旋转操作，开关分、合动作麓弹簧力完成，均与人力无关，保证其动作的牢嵬与稳定。HY1.5低压避雷器HY1.5W-0.28/1.3,HY1.5110.5/2.6低压氧化锌避雷器,产品用于爱护沟通电力系统电气设备的绝缘免遭大气过电压和操作过电压的损害,适合于配电箱内,电源频率50HZ或60Hz。安装时，先将避雷器固定在托架或横担上，下部接地端子干脆接地，然后将上引线固定在接线端子上。HY氧化锌避雷器也叫做硅橡胶氧化锌避雷器，也叫有机金属氧化物避雷器。DZ47-63/D32塑壳断路器DZ47系列小型断路器主要适用于沟通5060Hz,额定工作电压为240V/415V及以下，额定电流至60的电路中，该断路器主要用于现代建筑物的电气线路及设备的限制、过我、短路爱护，亦适用于线路的不频繁操作及隔离。DZ47系列小型断路器由测料外壳、操作机构、触头灭弧系统、脱扣机构等组成。脱扣机构由双金属片过我反时限脱扣机构和短路瞬动电磁机构二部分组成.。触头灭孤系统则采纳特殊的导弧角和过道灭室，并具有显著的限流特性BSMJ-0.4-10-3电容器"BSMJm自愈式低电压并联电容器是采纳先进的金属化膜作为材料，引进国外先进技术、设备，严格依据国家标准及IEC标准组织生产的；主要用于低压电网提高功率因数，削减线路损耗，改善电压质量，是国家举荐运用的新型节电产品。体积小、重量轻：由于采纳金属化聚丙烯膜材料作为介质，体积、重量仅为老产品的1/4和1/5»损耗低：实际值低于0.陶，所以电容器自身的能耗低，发热少、温升低、工作寿命长、节能效果佳。优良的自愈性能：过电压所造成的介质局部击穿能快速自愈,复原正常工作，使牢匏性大为提高。平安性：内装自放电电阻和保险装置。内装放电电阻能使电容器上所带的电能臼动泄放掉：当电容器发生故障时，保险装置能刚好断开电源，避开故障的进一步发展，确保运用平安。不漏油：本电容器采纳先进的半固体浸渍剂，滴熔点高于70,在运用过程中不漏油，避开了环境污染，电容器也不会因失油而失效。CJ19-32沟通接触器触头应用CJ19-32/系列切换电容器接触器，主要用于沟通50Hz或60Hz,额定工作电压至380V的电力线路中，供低压无功功率补偿设备投入或切除低压并联电容器之用。接触器带有抑制涌流装置，能有效地减小合闸涌流对电容的冲击和抑制开断时的过电压。运用环境条件：安装地点的海拔不超过2000no安装条件：安装面与垂直面倾斜度不大于±5。四周空气温度:-5°C+40°C,24小时的平均值不超过+35°Co大气相对湿度：在四周空气温度为+40。C时不超过50%,在较低的温度下可允许有较高相对湿度。接触器为直动式双断点结构，触头系统分上下两层布置，上层有三对限流触头与限流电阻构成抑制涌流装置。当合闸时它先接通经数亳秒之后工作触头接通，限流触头中永久磁块在弹簧反作用下释放，断开限流电阻,使电容器正常工作。CJ19-25-43的接触器有两对协助触头,CJ19-6395的接触器有三对协助触头。接触器接线端有绝缘罩覆盖,平安牢竟。线圈接线端带有标出电压数据，可防止接借。CJ19-25-43接触器可用螺钉安装，也可借底部的滑块扣装在35mm标准卡轨上。面罩上有一个可拆卸的长方形白色小牌,用户可用它打印项目代号等。R电容投切用接触器原理示意图JR36-20效继电器JR36系列双金属片式热过载继电器（以卜简称热继电器）适用于沟通50Hz,主电路额定工作电压至380V,额定工作电流0.25160A的电路中，对沟通电动机的过载和断相进行爱护。热继电器具有整定电流可以调整、温度补偿、断相爱护、自动复位和手动复位随意选择、能进行线路动作敏捷性检查、可F动断开常闭触头（常开触头不闭合）等功能，其外形尺寸和安装尺寸与JH16B系列完全一样，是新一代较为志向的产品。电流互感器BH-0.66150/5BH-O.66电流互感器为册料外壳，全封闭，户内型产品.适用于额定频率50HZ或60HZ、额定电压为0.66KV及以下的电力系统中作电能计量、电流测量和继电爱护用。BH-O.66电流互感器为母线型塑料壳式绝缘，产品下部有安装板供固定安装用，中间窗孔供一次母线通过用。3.4、 一次电路的的安装图3.5、 一次电路连接母线安装及其安装实物图水平母排垂直母排母排连接一U-母排的作用是*1:流和电流安排。水平母排规格一般依据进线柜额定电流进行选择，但要满意动稳定和热稳定要求；垂直母排额定电流一般为1000o常用的母线结构型式有矩形、槽形和管形等。单片矩形导体具有集肤效应系数小、散热条件好、安装简洁、连接便利等优点，一般工作电流小于或等于2000,多片矩形导体集肤效应系数比单片导体的大，所以附加损耗增大。因此载流量不是随导体片数增加而成倍增加的，尤其是每相超过三片以上时，导体的集肤效应系数显著增大。在工程手册中多片矩形导体适用于工作电流W4000A的网路。4000A以上时，应选用有利于沟通电流分布的槽形或管形的成形导体。槽形或管形的成形导体的集肤效应系数小，电流分布比较匀称，散热条件好，机械强度高，但造价较高，安装也不便利。母线的截面积选择原则A分支母线的截面积原则上可按断路器额定电流的大小来选取。B在仅有一路进线状况下，主母线（水'F母线）截面可与进线柜分支母线截面相等或稍大些。C若进线回路有两条，状况稍为困难一些。此时通常将两回进线柜支配在主母线的左右两端，这样电流的流向分布更为合理，主母线的截面就可以不按两进路电流之和来选取。这时，主母线截面应在较大进路电流至两路电流之和的电流范围内考虑，详细取多大要看进出柜布置状况，分析电流流向分布后确定。开关柜中母线规格的选择要考虑以下条件A按导体长期发热允许载流量选择截面；B热稳定性的校验；C动稳定性的校验：D导体共振的校验铜、铝排母线长期允许的电流值1）“*”号为低压元件特殊用材，一般不举荐。2）表中是空气温度为35°C时的长期允许电流值。3）当母线'F放时，宽度W60mm电流降低5%,宽度60mm则降低8%。4）低压抽屉式开关设备长期允许电流值应按表1中电流的0.8倍配置。中性导体（Y）的选材一相导线的截面积10mm2,则等于相导线截面积的一半，其截面积最小为10mm2O一相导线的截面积WIoInnI2,中性线截面积等于相导线。爱护导体（PE）的截面积不应小于下表给出值相导线的低面积相应爱护导体的最小藏面积SpS6S16<S351635<S400S/2400<S800200S>800S/4开关设备的柜体应设置接地母线，一般选取4X4OTMY铜母线和6X60TMY铜母排。母线制作工艺流程（1）铜、铝排母线（简称扁形母线）制作工艺流程选材一模拟T落料一划剥一冲孔（钻孔）T搪锡（镀锡）T弯制一冲孔（钻孔）一压平（花）一安装一涂漆一检查注：采纳镀锡母排的，据锡工序取消。（2）铜芯绝缘圆母排（简称电缆母线）制作工艺流程选材f模拟一落料一剥头f冷冲（冷压）接头一安装一整理一检查（3）热缩套管绝缘母线（简称绝缘母线）的工艺流程成型母线一（套绝缘管一加热一固化成型）一安装一检查铜、铝排母线制作工艺要求（1）母线除必要的弯头及斜度外，不允许有弯曲和歪扭现象，要求母线宽面弯曲度每米不大于2mm,窄面每米不大于3mmo（2）母线表面不得有明显的锤痕、铿痕、划痕。（3）母线与电器元件搭接，母线应按电器元件接线端子孔径和孔数要求。（4）母线与电器元件接线端根部应有不小于5mm的空出位置。（5）母线搭接长度应大于等于母线宽度或接线端子宽度，并应保证母线与接线端子的接触面不小于母线横截面积的1.5倍。（6）与电器元件搭接的母排，应避开锐角弯折，制作弯曲角度一般不小于90度，见下图。(7)母线起先弯曲处，距母线搭接位置不应小于30mm,距最近绝缘子的母线支持夹板边缘不应小于50mm,但不应大于25Omnb见下图。(8)母线宽度大和长度短都不能曲立弯，进出线母排宽度差比较大时，可在不影响搭接面积的前提下，允许有过度母排，偏向母线的一侧或变更母线的连接.见卜.图
