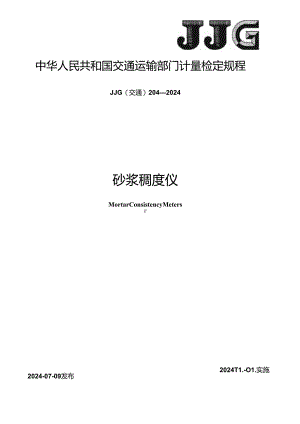

中华人民共和国交通运输部门计量检定规程JJG（交通）2042024砂浆稠度仪2024T1.-O1.实施MortarConsistencyMetersV2024-07-09发布中华人民共和国交通运输部发布本规程主要起草人：孙小男（山东省交通科学研究院）李吴忱（交通运输部天津水运工程科学研究所）唐超（苏交科集团股份有限公司）高辉（交通运输部天津水运工程科学研究所）吕承举（山东省交通科学研究院）高栋（山东省交通科学研究院）毕金强（交通运输部天津水运工程科学研究所）目录引言III1范围I2概述13计量性能要求I3.1 试锥及滑杆总质量I3.2 试锥、盛浆容器尺寸13.3 稠度示值误差24通用技术要求24.1 外观24.2 铭牌25计量器具控制25.1 检定条件25.2 检定项目25.3 检定方法35.4 检定结果的处理45.5 检定周期4附录A砂浆稠度仪检定记录表格式5附录B砂浆稠度仪检定证书内页格式6附录C砂浆稠度仪检定结果通知书内页格式8本规程依据JJF1.Oo22010国家计量检定规程编写规则编写.砂浆稠度仪检定规程1题本规程适用于砂浆稠度仪的首次检定、后续检定和使用中检查。2雌砂浆稠度仪是一种施工过程中测量砂浆潦动性的仪器，用于确定砂浆配合比或判断砂浆的酬度,按读数方式可分为指针式、数显式。砂浆稠度仪由盛浆容器、试惟、滑杆、读数装置、支架和底座组成，结构示遨图见图1。图1砂浆倜度仪结构示意图1.一一盛浅齐器I2试傩：ftH：4ttH三支架：6底座砂浆稠度仪的工作原理为：盛浆容器中倒入砂浆，试俳以自身重量自由沉入砂浆中,将试锥在砂浆中的沉入深度作为砂浆稠度值。3计性能要求1.1 试推及滑杆总质量砂浆稠度仪试锥及滑杆总质量应为(300±2)g.1.2 试锥、盛浆容器尺寸砂浆稠度仪试锥、盛浆容器尺寸应符合表1的规定。表1试工鹿例尺寸要求检定项目技术要求试锥高度Grm)145±2锥底径(三)7Sf1.试锥惟角(°)8±1表1皿曲涛尺俊）检定项目技术要求盛浆容器上口内径（mm）15O±1.盛浆容器深度（n）180±21.3 的度示值误差眇浆稠度示值最大允许误差±1mm。4通用技术要求4. I外观砂浆稠度仪外观应无变形，试锥和滑杆外表面光滑，试锥锥尖无演伤，依靠自重自由卜落时无萦涩和晃动现象，读数装置显示正常。4.2铭牌砂浆稠度仪应有清晰的铭牌，标明制造商、型号、出厂编号及H1.厂日期等内容.5计M具控IM5.1检定条件5. 1.1检定环境条件环境条件要求如下：a）温度：（1525）C;b）相对湿度：应不大于80%;C）环境清洁且周围无强电磁场干扰、振动等影响.6. 1.2检定设备检定设备及要求如下：a）电子天平：圾大秤量为500g.实际分度值0.1g.中准确度等级：b）游标卡尺：测量范围O1.rnI200rm,最大允许误差±0.0311rn;C）万能角度尺：测量范围0°320°,最大允许误差±5'd）深度卡尺：测量范0nm200rrm,最大允许误差±0.03imn：e）量块：测量范围1nm100mm.5等。5.2 检定项目检定项目见表2,检定记录表见附录A.表2检定嗯目Tg表检定项目首次检定后续检定使用中检杳外猊与铭牌+十I-试锥及滑杆总质*II试锥高度I推底宜径t*2椅炳目Ta（W检定项目首次检定后续检定使用中检杳试锥锥角I盛炭容器上口内径十盛浆容器深度捌度示值误差III注：表示需要检定.,”表示无须检定.5.3 检定方法5.3.1 外观与铭牌采用目测和手检的方法检杳外观与铭牌。5.3.2 试锥及滑杆总侦量试锥及滑杆总质量检定步骤如下：a）符电子天平放置在平整、稳固的平台上调平至天平指示器水泡居中并预热30min,b）用电子天平对试锥及滑杆总质量进行称至，测量3次，计算鸵术平均值作为检定结果。5.3.3 试锥高度试锥高度检定步骤如下：a）在砂浆倒度仪试俳推底101周上间隔120°均匀选取3个测量点并进行标记。b）将游标卡尺端卡至试推锥尖，另端卡至锥底平面11过底面圆心和锥底标记的测量点。锥底卡尺测量爪应紧贴锥底平面，测量锥尖与锥底平面之间的矩齿，分别沿标记点测量3次，计鲸算术平均值作为检定结果。5.3.4 推底直径用游标卡尺分别沿惟底标记的3个测量点对直径进行测量，共测量3次，计算算术平均值作为检定结果。5.3.5 试锥锥角将万能角度尺的直尺端分别沿标记的3个测量点至推尖处卡住，基尺与试推另一恻母线紧密贴合后读数，共测量3次，计算算术平均值作为检定结果。5.3.6 盛浆容上口内径盛浆容器上口内径检定步骤如下：a）将盛浆容器水平放置，在其圆周上间照120°均匀选取3个测地点并进行标记。b）用游标卡尺沿标记测量点对盛浆容器上门内径进行测量，共测量3次，计算算术平均值作为检定结果。5.3.7 盛浆容器深度用深度卡尺沿5.3.6a）中标记对盛浆容器深度进行测量，共测量3次，计算手术平均值作为检定结果。5.3.8 倒度示值误差隅度示值误差检定步骤如下：a旗下盛浆容器，在底座上放置一块垫块，保证垫块基准面水平。b）在垫块I.放置30mm:块，量块中心应过徒心轴线，调节试锥高度，使其底部与量块紧密接触，调整读数装置并置零。C）取出30mm量块，调节试椎高度使其底部与垫块接触，调整读数装置，读取砂浆稠度仪示值。按公式计算示值误差：I=H（1）式中：1.砂浆稠度仪稠度示值误差，11m:1, 砂浆倜度仪第i个测量点实测值，m;Io-第i个测量点量块的标准值，1111cd）重发b）、C）步骤，分别测量60mm、90mm、12Omm、145nm阚量点的示值误差,取所有测量点示值误差中绝对值最大的值作为稠度示值误差检定结果。5.4 检定结果的处理经检定合格的砂浆稠度仪，发给检定证书，检定证书内页格式见附录B;检定不合格的砂浆稠度仪，发给检定结果通知书，并注明不合格项目，检定结果通知书内页格式见附录C。5.5 检定周期砂浆徜度仪的检定周期一般不超过1年。附录A砂浆稠度仪犍记录表格式记录编号:仪器名称制造商送检单位规格型号仪器编号检定胞点检定依据温度相对湿度序号检定项目技术要求结果123平均值1外观与铭牌2试锥及沿杆总质量(g)300+23试帆盛明容器尺寸试锥高度(11三)145±2锥底宜径(m»)75±1武锥锥角O30±1盛浆容器上口内径(Imo15O±1.盛浆容器深度(m三)1M）±24稠度示值度差(«)±1标准值306090120145实测值示值误药检定日期检定证书号检定员核蕤员附录B砂浆WS仪蜂证书内页格式检定证书第2页证柠编号XXXXXX-X×.检定机构授权说明检定环境条件及地点：淑度r地点相对湿度%其他检定使用的计量（基）标准装置名称测量范的不确定度/准确度等级/最大允许误差计量（基标准证书编号有效期至核定使用的标准器名称测盘范围不确定度/准确度等级/般大允许误差检定/校准证书编号有效期至检定证书第3页ii1.片编号XXXXXX-XXXX检定结果序号被检项目检定结果结论外观与铭牌2武推及滑杆总版fit(g)3试锥高度GUn)4锥底直径GUn)5试G）6盛浆容器上口内径(M1.)7褴浆容器深度Gnn)8的傻示(ft误差Gnn)注：1本报告检定结果仅对该计量器具有效：2本证书未加矗-XXXXXXw无效：3下次检定时请携带(出示)此证书.未经授权,不褥蕊分发印本证书.以下空白附录C砂浆稠度仪检定结果通知书内页格式检定结果通知书第2页证书编号X×X×××-××<X检定机构授权说明检定环境条件及地点：温度r地点相对湿度%其他检定使用的计玳（基）标准装置名称测量范困不确定度/准确度等缎/最大允许误差计量（基标准证书编号有效期至核定使用的标准器名称测限范围不确定度,雕确,度等级/最大允许误差检定/校准证书编号有效期至检定结果通知书第3页证书编号X×X×××-×X××检定结果序号校检项目检定结果结论外观与铭睥2武推及滑杆总版fit(g)3试锥高度GUn)镀底宜径GUn)5试推一角C)6盛浆容器上口内径(M1.)7盛浆容器深度Gnn)8的度示值误差Gnn)注：1本报告检定结果仅对该计及端具有效：2本证书未加蛊*×××××X"无效：3下次检定时清携带(出示)此证书。未经授权,不得留分发印本证书.附加说明说明检定结果不合格项以卜空白第3页共3页
