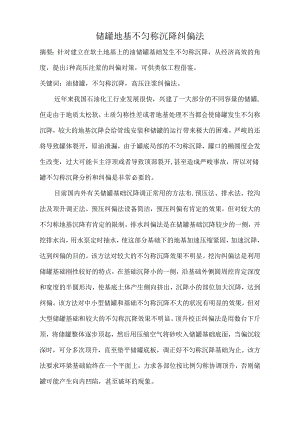

储罐地基不均匀下沉纠偏技术论文].docx

储罐地基不匀称沉降纠偏法摘要：针对建立在软土地基上的油储罐基础发生不匀称沉降，从经济高效的角度，提出i种高压注浆的纠偏对策，可供类似工程借鉴。关键词：油储罐，不匀称沉降，高压注浆纠偏法。近年来我国石油化工行业发展很快，兴建了一大部分的不同容量的储罐,但走由于地质太松软，土质匀称性差或者地基处理不当都会使储罐发生不匀称沉降，较大的地基沉降会给管线安装和储罐的运行带来极大的困难，严峻的还将导致罐体裂开，原油泄漏，由于罐底局部的不匀称沉降，罐口的椭圆度会发生改变，过大可能卡主浮顶或者导致顶部裂开,甚至造成严峻事故，所以对储罐不匀称沉降分析和纠偏是非常必要的。目前国内外有关储罐基础沉降调正常用的方法布.预压法、排水法、挖沟法及顶升调正法。预压纠偏法设备简洁，预压纠偏有肯定的效果，但对较大的不匀称地基沉降有肯定的限制。排水纠偏法是在储罐基础沉降较少的一侧，开挖排水沟，用水泵定时抽水，使这部分基础下的地基加速压缩紧固，加速沉降，达到纠偏的目的。该方法对较大的不匀称沉降效果不明显。挖沟纠偏法是利用储罐基础刚性较好的特点，在基础沉降小的一侧，沿基础外侧圆周挖肯定深度和宽度的半圆形沟，使基底土体产生侧向挤出，沉降小的部位加大沉降，达到纠偏。该方法对中小型储罐和基础不匀称沉降不大的状况有明显的效果，但对大型储罐基础和较大的不匀称沉降效果不明显。顶升校正纠偏法是用数台下斤顶，将储罐整体逐步顶起，然后用压缩空气将砂吹入储罐基础底面，当偏沉较深时，可分多次顶升，直至垫平储罐底板，调正好不匀称沉降基础为止。该方法要求环梁基础始终在一个平面上，力求各部位按比例匀称协调顶升，否则储罐可能产生向内凹陷，甚至破坏的现象。我单位在施工过程中综合考虑到以上各种纠偏法的优点与缺点，通过向公司各专业人士请教和一些老工人师傅的阅历，我单位确定采纳一种叫高压注浆纠偏的方法，就是通过高压注浆泵向储罐基础不匀称沉降较深的一侧注浆，通过高压注浆泵将储罐沉降较深的一侧顶升，达到垫平罐底的效果，由于高压注浆泵运用的是稀浆，稀浆具有流淌性，这样可以尽量使整个罐底在一个平面，达到整体顶升的效果。一、工程地质状况及沉降缘由分析该储罐位于广西钦州泰兴石化工业白油及溶剂油项目原料罐区内，为搭接式拱顶油罐.油罐储量为5000m3,软土地基条件，CFG桩与砂桩复合桩处理方案，基础采纳钢筋混凝土环梁，管式冲液密封装置。该油罐区于2010年3月开工，2011年4月完工，始终未投料运行。2011年12月发觉其中D-3203BD-3201B,D-3202B,D-3201C.D-3101B,D-3101C储罐地基压缩变形较大，不满意石油化工储罐地基变形要求，需对地基进行加固。图17,1-2为油罐D-3203B注浆沉降平面图和剖面图，图示数值分别为沉降量，山图可以看出，油罐西北侧沉降量大，南侧和罐中间沉降量小，从图1-2中可以分析出，该油罐中间为原土，未经挖机挖掘，而且经过夯实，而环梁四周均为回填土，且部分地方没有夯实，经过雨水的长期浸泡，导致油罐不匀称下沉。二、加固依据1、石油化工钢储罐地基与基础施工及验收规范SH/T3528-20052、建筑地基处理技术规范JGJ79-2002三、加固方案：1、 依据现场实际状况探讨分析，本方案采纳高压注浆工艺对D-3203B.D-3201B.D-3202B、D-3201C.D-3101B.D-3101C储罐地基进行加固。2、 注浆采纳纯水泥浆，水泥采纳32.5一般硅酸盐水泥，水灰比为0.45-0.5,注浆压力为0.30.6MPa,注浆的流量为7101.min,注浆体强度220MPa.3、 注浆采纳钢花管，钢花管采纳33*3焊接钢管制作，花管壁上出浆孔间距为100Omb交织对称开孔，孔径为68mm.4、 施工依次：先外后内，对称施工的原则，采纳隔孔跳注的依次进行，当第一依次孔内浆液初凝起先其次依次注浆。1-1注浆平面布置图四、优点(1)高压注浆纠偏法，加固质量牢靠，并充分利用原有地基础，工期短,见效快：(2)工艺简洁，适用范围广，施工操作连贯、流畅，可有效节约工期。五、结语高压注浆纠偏法是实际工程中依据详细状况提出的，实践证明是平安可行的，并且工艺流程简洁，成本低。纠偏时需严格检测基础沉降量,以防纠偏过度，并且防止环梁变形，因此在选择纠偏对策时，肯定要考虑综合多方面的因素，无论采纳哪种方式，都要保证既经济有有效。
