Y583 热解式自洁烤炉火花发生器操作规程.docx

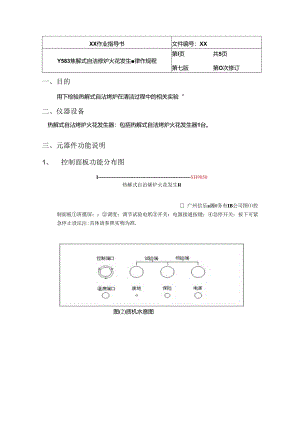

XX作业指导书文件编号：XXY583焦解式自洁修炉火花发生律作规程第I页共5页第七版第O次修订一、目的用下检验热解式自沾烤炉在清洁过程中的相关实验“二、仪器设备热解式自沾烤炉火花发生器：包括热解式自洁烤炉火花发生器1台。三、元器件功能说明1、控制面板功能分布图ISH9850热解式自治烯炉火花发生R含停压O-开关°广州信乐a蠲务有IB公司图控制面板班摸屏：调度：调节试验电纸开关：电源接通按键：急停开关；按下可紧急停止设法注:具体请参照实物为准.图(2)质机水意图XX作业指导书文件编号：XXY583焦解式自洁修炉火花发生律作规程第2页共5页第七版第O次修订1 .温度：热电偶，接K型热电偶2 .控制始口：电机控制信号及电源3 .校准：进行电压、电流校准时的而压输出端4 .试验:进行电压、电流试验时的高压愉出端注明：此;力£子仅用于被备校准计量时使用，当仪衰n示有高压,出时，该0子一宣有离压，读M1.子回路未通过设备高压回路的5M的内阻，若将该子期按，可能会烧坏设备元，H正常试验时禁止使用该万5 .电源跳：设备电源输入线(AC22OV.50HZ)6 .接地湘广：设备接地海于7保险丝：设备保险丝(3A)图(3)电报结构示超图I.电极2 .连接块3 .陶在绝缘座4 .底座I.支架座2.调节沿座(可调高低安装：把图3的部分从电机祖件上卸卜安装在调节清座上,再使用用高湘线连接到电极上XX作业指导书文件编号：XXY583焦解式自洁修炉火花发生律作规程第3页共5页第七版第O次修订第四章软件界面说明一、主界面:图(5)主界面h温度曲线：启动后显示熠炉的温度曲践:2、温度：烤炉的实时温度，点击进入校准界面，密码123：3、电压：显示就出电压，点击进入校准界面,密码123：4、电流：显示就出电流,点击进入校准界面,密码123：5、左体行：手动左右点动运行滑台：6、启动/停止：试验启动/停止：7,校验：校验时用,点动：8、参数设置：进入参数设置界面：XX作业指导书文件编号：XXY583焦解式自洁烤炉火花发生撵作规程第4页共5页第七版第O次修订二、参数设置界面:图(6)设，界面1 .火花施加时间：设置火花拉弧的时间:三、校准界面：图校业界向1.工位流Ift实时显示值；KJB值出厂己校好，不要轻易更改。2 ,K：流fit系数;3、B：流量底点:第四章使用说明XX作业指导书文件编号：XXY583焦解式自洁修炉火花发生律作规程第5页共5页第七版第0次修订试验流程1 .仔细阅读GB4706.22相关条款.然后参阅木说明书进行试验.2 .做22.109试验时,将试验用热电偶置于电烤炉内适当位置,（熄炉起始温度应当为当前室温）将电极固定在移动机构上（移动机构电机滑轨部分不得置于高温箱内）,并使整个机构置于烤炉通风口附近.3 .将电极用海压导线连接到火花发生器设备的高压输出试验端口（潮湿或容易导电的地方不能用带直珠的离压线）。然后启动火花发生器,调节高压调节旋钮.使电压达到最高输出电压6KV或其他所需电压值.4,然后启动烤炉加热系统,火花发生器在测培温度达到300C时,每隔50度择放火花一次,并且蜂鸣器响一声，直到温度超过600度时停止，蜂呜器响三声.试验结束后逆时针调节高压调节旋钮到最小电压，然后关机。5 .试验结束停止给烤炉加热,待烤炉内温度降低到室温后,可按22.1IO继续实验.将电极结构从移动机构上拆下,安装至滑座组件上,待安装完成之后,将滑座组件与电极结构放入烤炉内,启动火花发生器,同上步骤,待预置参数结束后,启动烤炉加热系统.火花发生器自动在相应温度点糅放火花.6 .试验结束务必调节高压旋钮到最小,停止烤炉加热系统,关闭试验机电源.检杳烤炉试验结果.第五章注意事项1 .火花发生器属高压发生设备.使用人员需要定电气常识。2 .启动设备前应使测量点温度为室温,启动火花发生器后方可给烤炉加热.3 .烤炉升温到600度后,火花发生器不再有火花发生,即使温度下降后回升也不会有火花发生。4 .试验过程有击穿电流超过5.5mA会有报警器蜂鸣,并会自动切断回路高压.5 .试验完毕后,要J1.i新做试验时,要将火花发生器关机.将燃炉停止加热,并使烤炉内温度降至室温,然后重新打开火花发生器继续试验。编制：审核：J1.t准：批准日期:
